UG怎么将工程图导出到CAD中?

很多时候在UG中编辑工程图不是很方便,需要将工程图导出到CAD中进行编辑,那么UG的导出功能是怎么操作的?跟着小编来学习下吧!

操作方法

  • 01

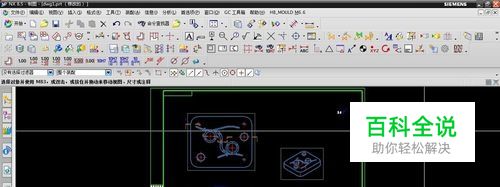

    在UG中打开需要编辑的图纸,进入工程图模块。

  • 02

    单击“文件”-“导出”-“AutoCAD DXF/DWG”,弹出对话框。

  • 03

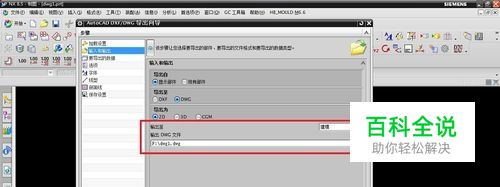

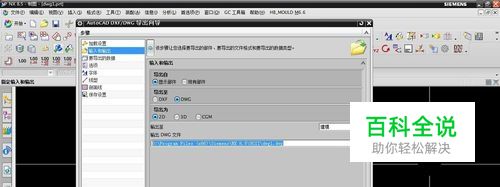

    修改保存路径,在“导出至”选项中将路径改为自定义的地方。

  • 04

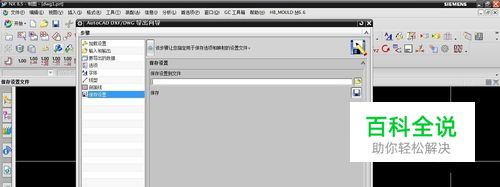

    一直单击下一步,直至完成。

  • 05

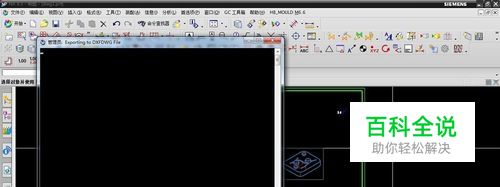

    单击完成,弹出转换窗口,后台自动进行转换。

  • 06

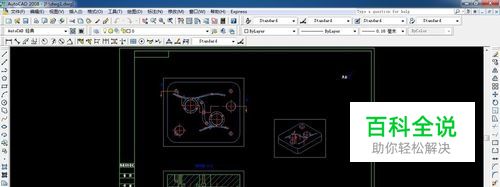

    转换完成后,在保存路径下找到CAD文件,打开它就可以看得转换出来的效果。
