打印CAD图纸线条不清晰

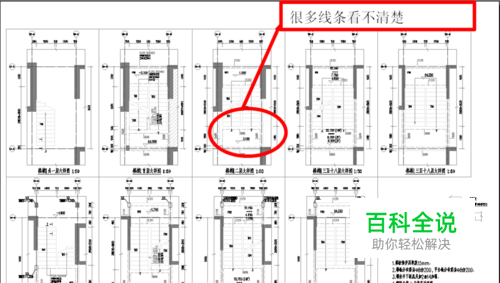

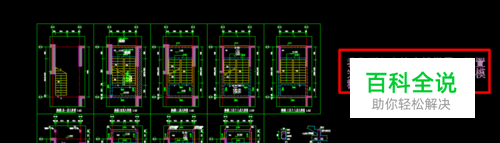

很多人在打印CAD图时，由于设置不完善，导致打印出来的CAD图纸线条不清晰。其实这是由于CAD图纸的线条颜色是五颜六色的，打印的时候，线条是黑色或者白色是最清晰的，其他颜色的线条打印时是按线条颜色打印的，它就会变淡不清晰，影响效果。

操作方法

  • 01

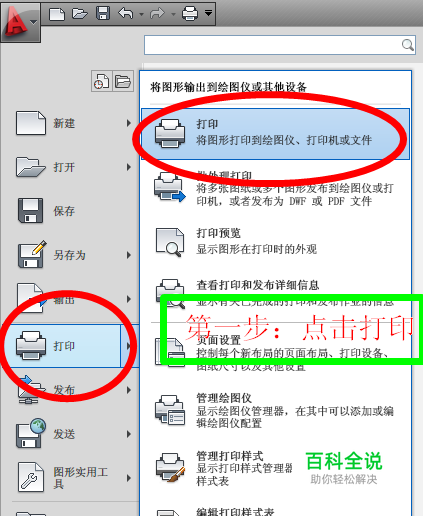

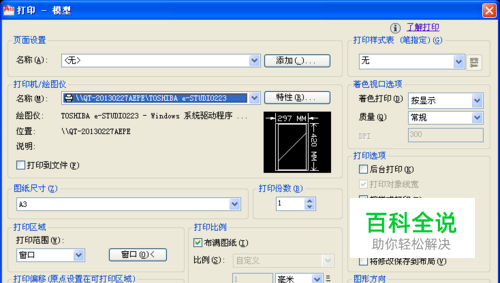

    第一步：点击打印

  • 02

    第二步：进行打印基本设置，主要进行打印区域、打印偏移、打印比例和图形方向进行设置。

  • 03

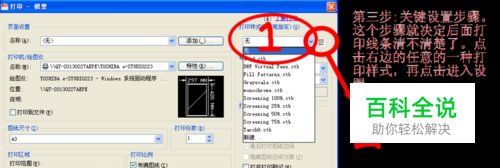

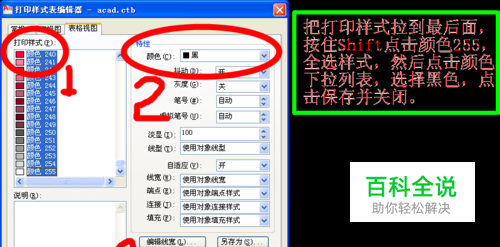

    第三步：进行关键设置。点击打印设置框右上角的打印样式，随便选择一个打印样式，再点击选择框旁边的打印样式设置按钮进行设置。把打印颜色那框中的颜色拉到最后，按住Shift键，单击最后的颜色，就是全选颜色，然后点击右边颜色，在下拉选框中选择黑色，保存关闭。就是三步： 1、全选颜色； 2、把全部线条打印颜色设置成黑色； 3、保存并关闭
