CAD点划线显示不出来怎么办怎么画点划线

在使用CAD绘制图形时，我们常常需要使用很多线型来绘制不同的图形，下面我们就来看看在CAD中是如何画点画线的吧。

操作方法

  • 01

    在桌面上双击CAD的快捷图标，打开CAD这款软件，然后进入到CAD的操作界面如图所示：

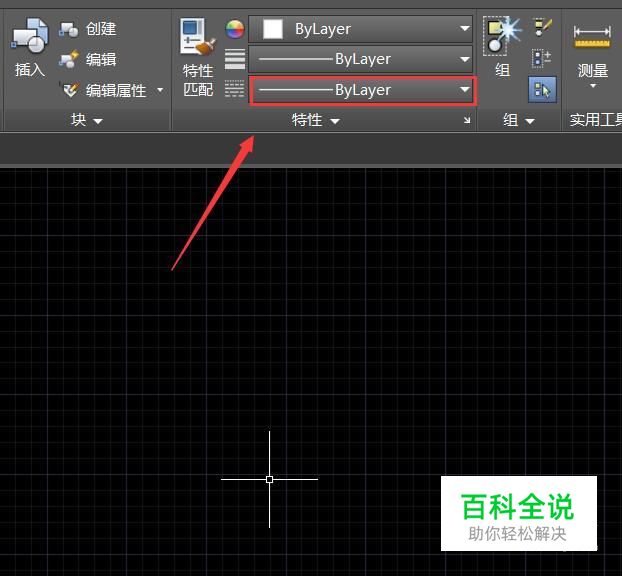

  • 02

    打开CAD之后在特性里找到线型选项，如图所示：

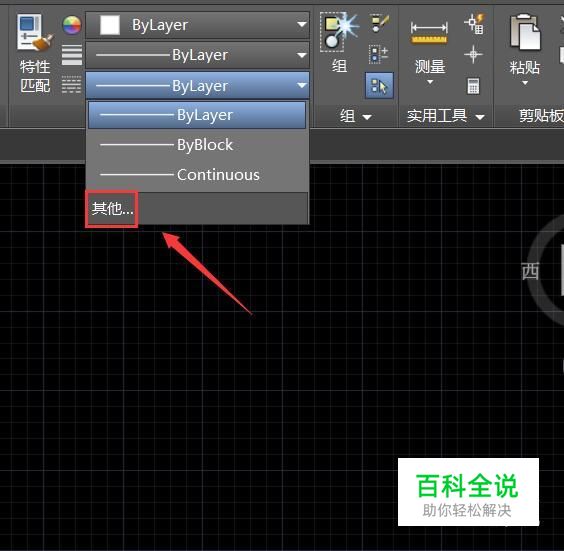

  • 03

    点击线型选项在其内找到其它选项如图所示：

  • 04

    点击其他选项在弹出的对话框内我们找到加载选项，如图所示：

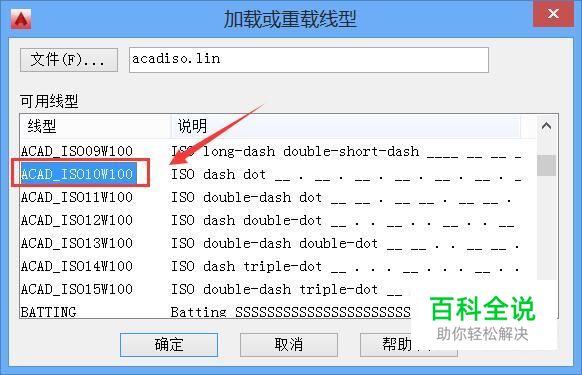

  • 05

    点击加载选项在弹出的对话框内我们选择需要的点画线选项，如图所示：

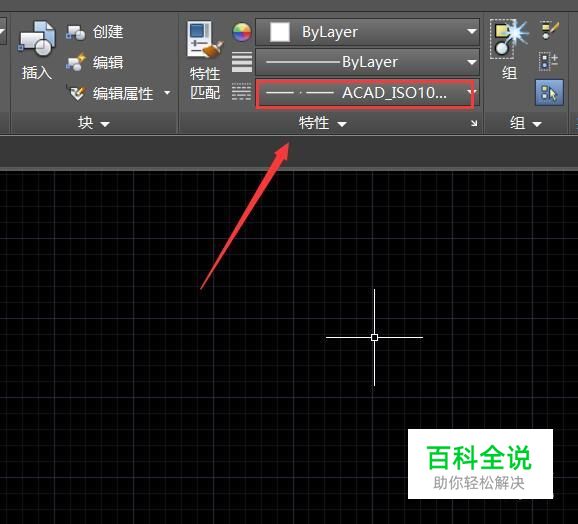

  • 06

    设置好之后点击确定再在特性里设置线型刚刚加载的点画线，如图所示：

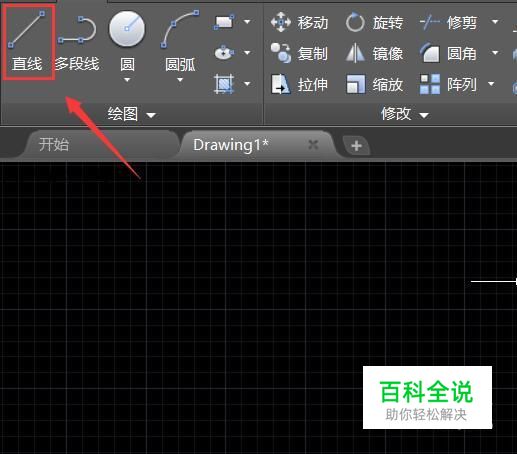

  • 07

    再在工具区里找到直线命令，如图所示：

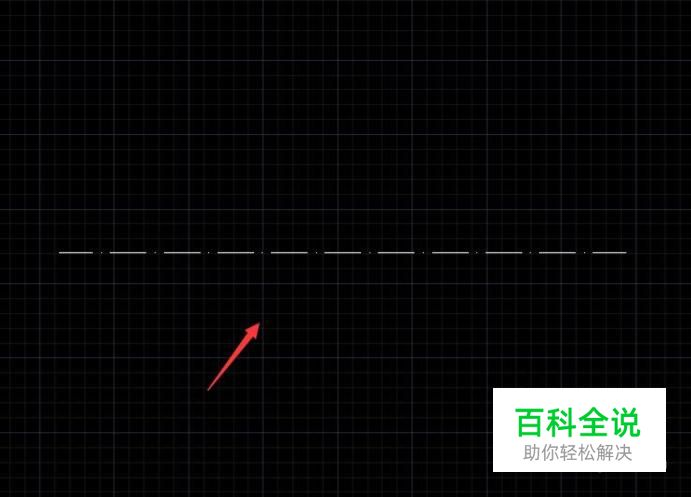

  • 08

    选择直线命令这样我们在绘图区就能够画出点画线了，如图所示：
