教大家使用Console口连接配置设备的具体步骤
教大家使用Console口连接配置设备的具体操作步骤
操作方法
- 01
对网络设备进行初始化配置，或者设备无法通过网络访问时通常会使用Console 口进行设备配置。在使用Console 口连接配置设备时需要使用专用的设备配置线，如图1所示。
- 02
配置线一般有两个接头，其中RJ-45接头用于连接网络设备的Console接口，如图2所示
- 03

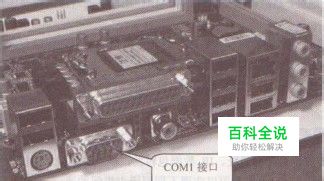

另一头的232 COM 接头用于连接计算机的COMI口，如图3所示。
- 04

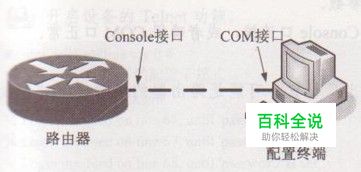

以Cisco路由器为例，介绍使用Console 口连接配置设备的具体操作步骤如下。 1、使用Console线连接计算机C0M1 口与路由器的Console 口，如图4所示。 2、在计算机中选择【开始】 >【程序】 >【附件】> 【通讯】 >【超级终端】命令，弹出【连接描述】对话框，在【图标】选项中随意选择一个图标，并在【名称】文本框中输入本次设备连接的连接名，单击【确定】按钮，如图5所示。
- 05

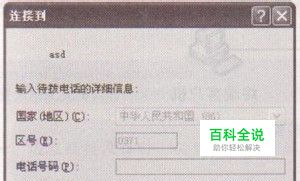

3、弹出【连接到】对话框，在【连接时使用】下拉列表中选择【COM1】，单击【确定】按钮，如图6所示。 4、弹出【COM1属性】对话框，显示了使用COM1 口连接的属性。通常路由器在出厂时, 传输率为9600bit/s,所以要为COM1 口设置相匹配的参数，单击【还原为默认值】按钮即可。设置完成后，单击【确定】按钮，如图7所示。
- 06

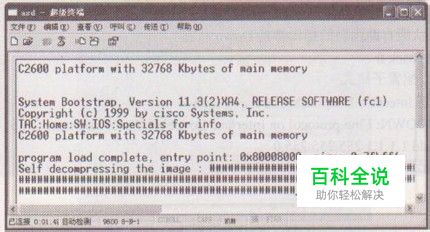

5、开启路由器，在【超级终端I窗口中会显示路由器的开机启动信息#号表示从闪存中加载IOS映像，如图8所示。
- 07
如果超级终端无法连接到路由器，可参照以下顺序检查。 1、win7系统用户检查计算机和路由器之间的连接是否松动，并确保路由器已经开机。 2、在图6中，是否选择了增强的计算机COM口。 3、是否按照图7中设置了正确的通信参数。 4、用计算机的另一 COM 口和路由器的Console 口连接，或者确保COM 口正常。 5、换下Console线，看看结果怎样。 6、如果仍无法排除故障，而路由器非出厂设置，可能是路由器的传输速率被修改而非 9600bit/s,则逐一测试通信速率。 7、与供应商联系。
