Thinkpad T430拆机教程
操作方法
- 01

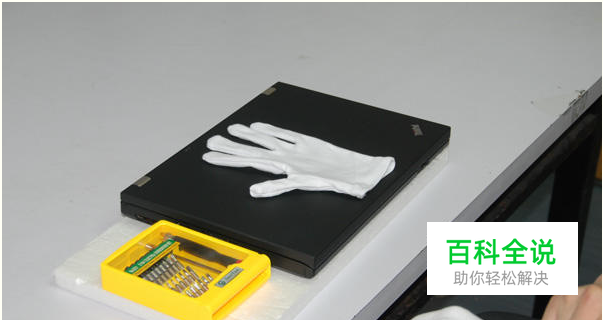

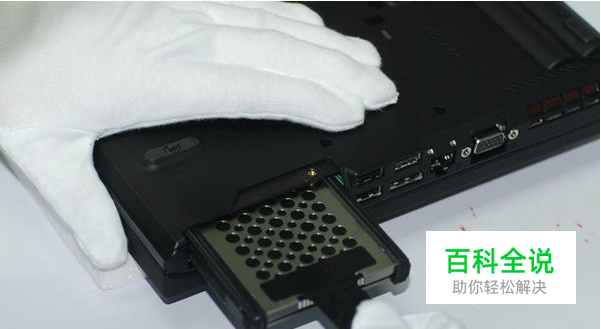

很多黑友拿着机器想清理一下风扇却不知道从何下手，下面我为大家上传一个T410的拆机教程吧，在T410 拆机过程中，是比较好拆的，主要是T410的机器螺丝不是很多，所以装上去还原问题也不大的，下面上ThinkPad T410 拆机高清组图! 为了拆机特意去电子市场买了白手套，可惜没有买到防静电的那种，只有用这种布制的白手套充充门面了~！ 关机后拔掉电池，然后用螺丝刀把硬盘上的螺丝拧开，保护盖去掉后硬盘就可以直接抽出来了，很简单。 日立250GB的硬盘，两边还有软塑胶材质保护~！开始逐一拧开机身背部的粗细长短不同的螺丝，分门别类的摆好，一定要注意啊，不然安装回去的时候会发现多出或者少了螺丝~！那样可就悲剧了~！螺丝逐一取出中。。。注意正上方白纸上的螺丝，都是按方位摆好的，利于拆机完后的装回工作。 螺丝都拧完了后，转战到机身键盘区，拆解键盘后才能进行下一步动作。ThinkPad的机型都是这样的，键盘取下来的时候需要小小的一点蛮力，注意不要过劲儿啊，不然横容易损伤机体的~！里面的键盘下方的防滚架设计，好多的孔，既能减轻重量又能保证足够的安全性。上图露出部分的下方是安置可拔插光驱仓位~！键盘左侧的散热模块设计粗的是处理器散热铜管，细细的是显卡散热铜管。整个键盘下方的全局图，基本上就是uzhege设计，硬件们安置的很紧凑~费了很大劲，终于把触摸板和掌托部位的外壳取下来了，这个外壳与机身卡的相当紧，费了足足20分钟时间。（只要是因为，新机器不敢用太大的力气去蛮力敲开，拍损坏外观和卡口）。拆除后的散热模块构造，注意左侧边缘部位，扬声器单元，直接与导热的模块接触，很担心日常散热会不会有影响。想取出散热模块，必须要把上方的扬声器单元拆下来才可以。转轴处的排线（红圈部分）。前一段时间看T410的评测，发现两个网友的对话很有意思，在这里解答一下，T410的转轴确实比之前的T系列稍大一下，转轴为实心型。加粗后并不是为了走更多的线缆，在最右侧的部位才是空心的，刚好能容屏幕与无线的排线穿过。左侧的转轴空心部分在内部右侧，右侧的转轴空心部分在内部左侧。取出的扬声器单元，扬声器的线缆较长，拆起来金额布线很麻烦，索性就不单独取下来了~！反正也不影响拆解这里还要注意，光拆掉扬声器部分是不行的，你还要把金属铰链由底端的螺丝拧开并拔出~！注意：此处铰链是有线缆的，是用来链接屏幕等其他硬件的，不可用蛮力直接拽出。拧开散热模块上的螺丝后很轻松就可以取下来。注意出风口，一个是用于进风，一个是用于出风，便于散热。下面有硅胶涂抹的部分便是两大核心硬件，显卡与处理器，保护的很严实，上面还有黑色的塑料薄膜层，中间位打孔型，只为露出部分便于与散热模块直接接触~！处理器是酷睿i5-520的。酷睿i5-520处理器，金手指部分存部分，另一面还有一个内存插槽。一处细节，防滚架上凸起型的设计，下面是芯片，我才这种设计有利于散热，并且能提升安全性。
