如何设置CAD模板，把设置好的图层保存下次使用
施工图的线型有很多种，CAD出图的时候，要根据根据线型的粗细，类型来画，线型的规定每个公司都不一样。那么怎么做一个CAD模板，系统出图以规范化呢？今天小编教一下大家如何新建CAD模板。
操作方法
- 01

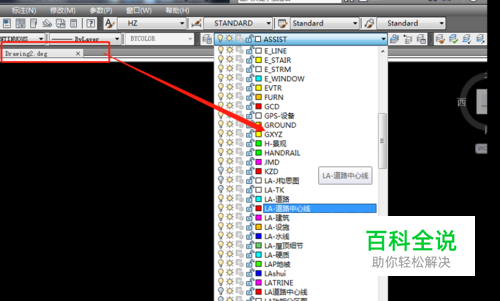

新建一个CAD，把需要的图层、图层对应的线型、样式、粗细、颜色等参数都设置好。
- 02

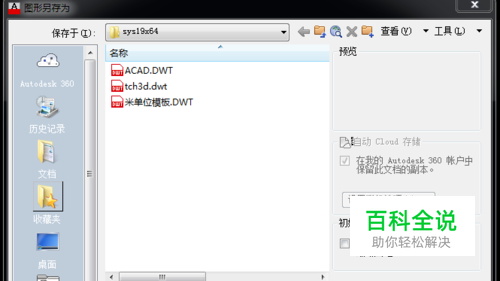

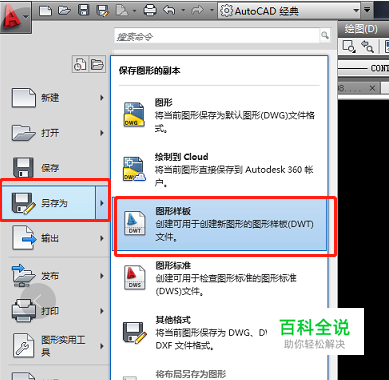

单击大【A】的图标，【另存为】--【图形样本】，文件后缀为.dwt
- 03
在弹出的【图形样本】对话框中，给你的图形样本命名（名称可以为任意）
- 04

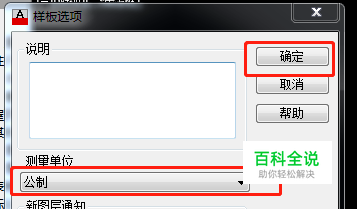

在样板选项中，可以添加说明（可不写）、设置测量单位---【确定】
- 05

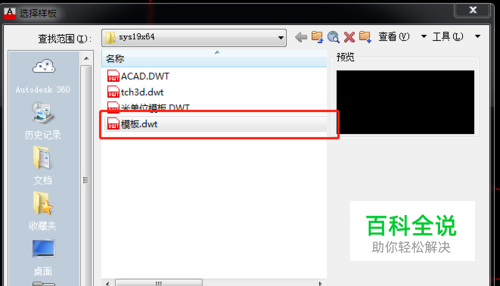

下次新建文件的时候，在弹出的样板文件中就可看到你所保存的样板文件，单击【打开】，则就可以了
方法2/步骤1
- 01
把设置好参数的那个文件取名为acad.dwt（这是AutoCAD默认的英制模板，公制模板是acadiso.dwt），以后只要打开就可以了。
