proe5.0草绘显示截面不完整怎么办

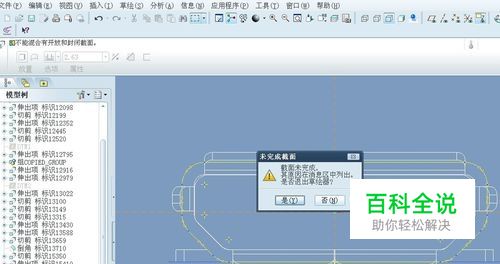

proe5.0拉伸或者其他实体命令要草绘时，我们的截面是完整的，但是显示还是截面不完整怎么检查哪里出了问题？
原因分析
- 01

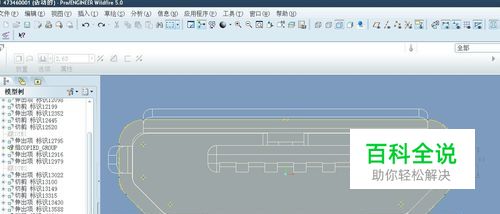

proe5.0实体命令进行草绘截面或者草绘图形，经常会发现错误。发现错误一般的2种情况，一个是草绘截面多画了一部分，另外一部分就是没有形成一个封闭环。闭合后一个阴影面积出现。
没有形成封闭环的解决办法。
- 01

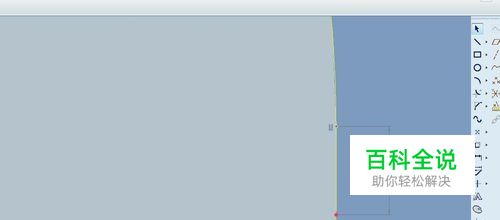

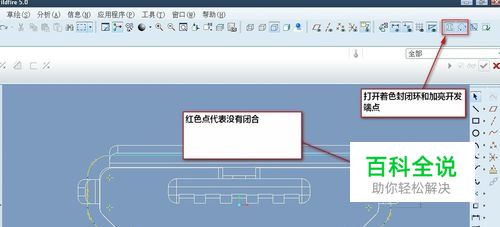

使用“着色封闭环”和“加亮开发端点”工具检查，如果有红色端点出现，就是这个地方没有闭合。
- 02

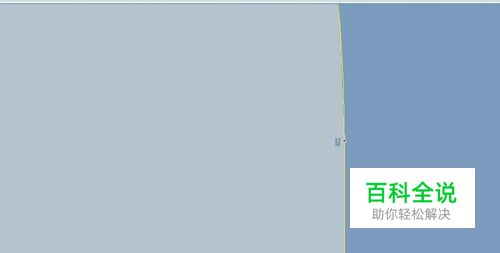

使用“拐点工具”，选择两条线，就会自动闭合了。
草绘封闭了还是出现不完整。
- 01

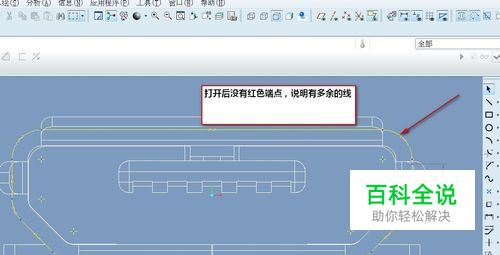

这种情况打开“着色封闭环”和“加亮开发端点”工具检查，是没有红色点，只能坚持多余的线条出现。建议重新删除重新选择。
