NX11.0都可以装的UG官方标准件重用库，想装吗？

Siemens官方标准件库包括：轴承，螺栓，螺母，螺钉，销等，涵盖了GB，AIA_NAS, ANSI Inch, ANSI Metric, DIN, DLA, GOST, ISO, JIS, SAE, UNI等标准。

UG标准件安装、简介、使用

  • 01

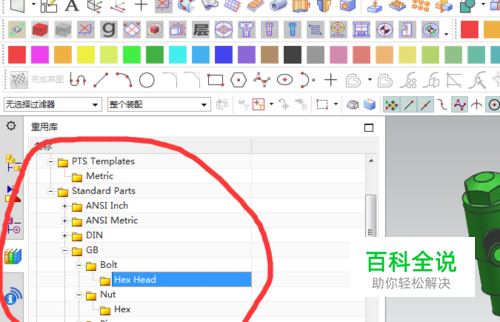

    UG软件安装过标准件库后可以在导航器中查看；也可以自己创建标准把其加入到重用库中；

  • 02

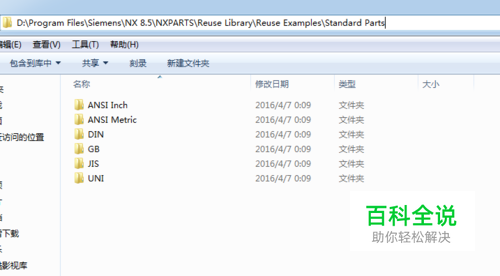

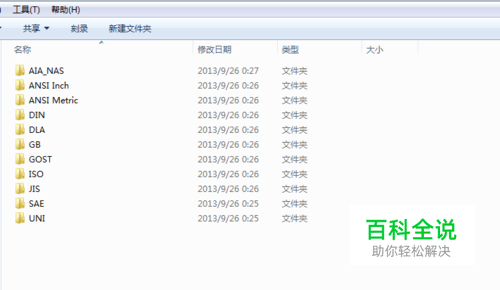

    复制软件包中的文件到UG的安装目录中进行覆盖；比如我的路径：D:\Program Files\Siemens\NX 8.5\NXPARTS\Reuse Library\Reuse Examples\Standard Parts

  • 03

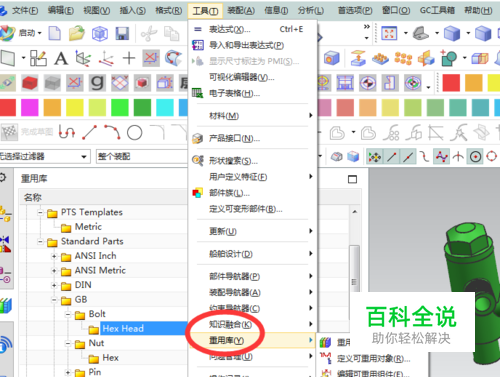

    本标准件库为NX通用的标准件库，不但可以安装在NX4.0\UG5.0\UG6.0\NX7.0\NX7.5\UG8.0\UG8.5、NX9.0\NX10.0,最重要的在UG11.0都是可以使用的。使用方法为－工具－重用库－选择零件即可。

  • 04

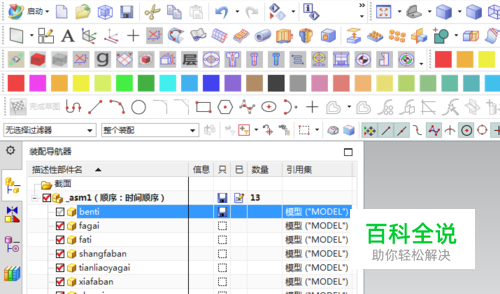

    使用UG官方的标准件库一定要在装配模式下，否则调用不成功，因为标准件都是组装图档；

  • 05

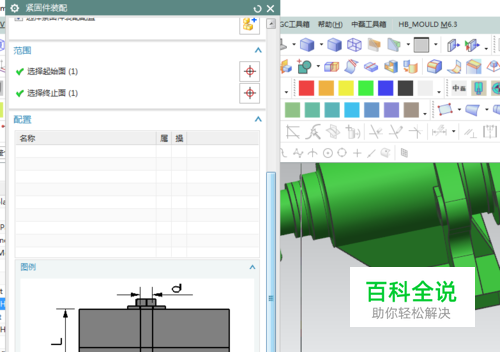

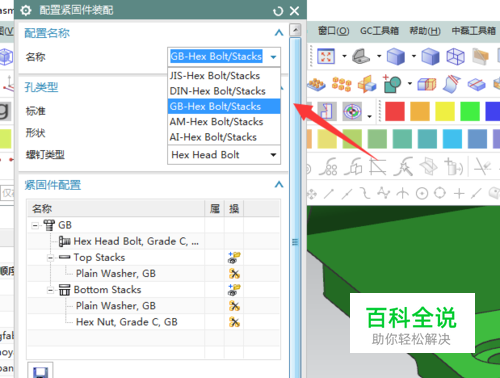

    在调用UG标准件时，其弹出的对话框可以选择不同的标准；也可以根据自己的需要来修改标准件、

  • 06

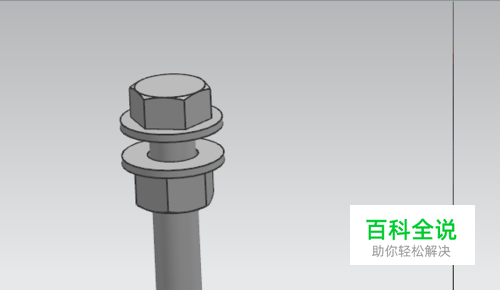

    如下图，调用了一个螺栓及螺母的紧固型标准件。通过调用UG的标准件，可以节省绘图时间，提高工作效率。
