CAD中如何进行上标标注？

2024-04-01 10:42:15

在CAD制图中，常常需要输入一些常见的上标，比如平方米，立方米等等。在CAD中可以利用多行文字的编辑来实现这一操作，其具体步骤如下：

操作方法

01

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

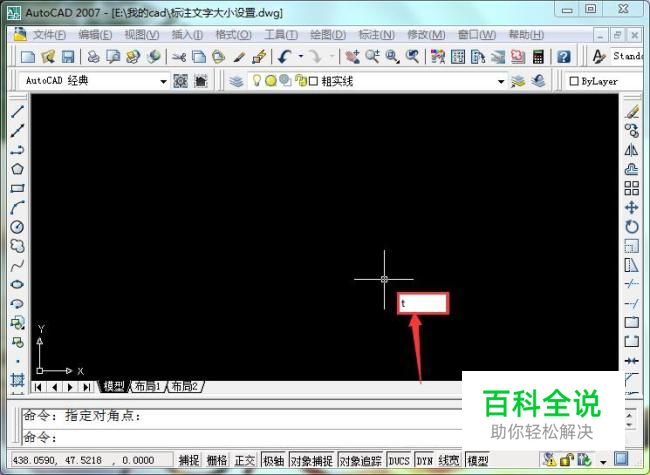

输入多行文字创建快捷键“t”，点击空格或者回车键执行多行文字创建命令，如图所示：
03

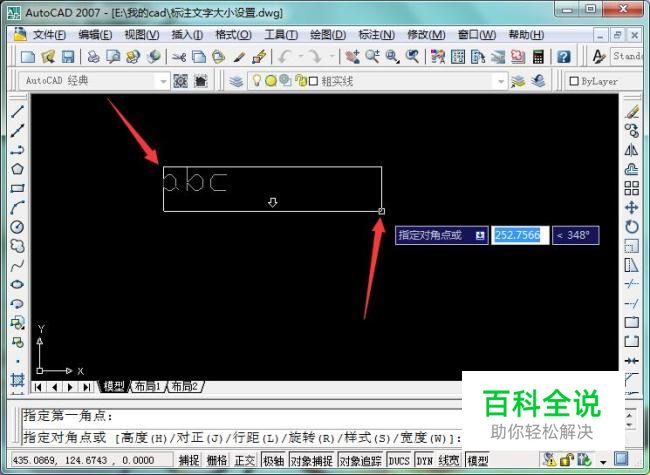

根据系统提示指定第一角点，找到适当位置后，鼠标左键点击确定，然后指定对角角点，点击确定，如图所示：
04

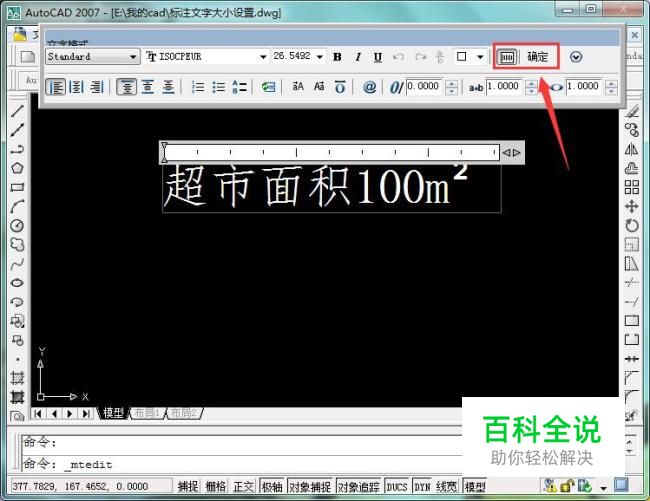

这里以输入平方为例来说明如何输入上标，在文本框里面输入“超市面积100m2^”（其中的^符号为键盘上的Shift+6），如图所示：
05

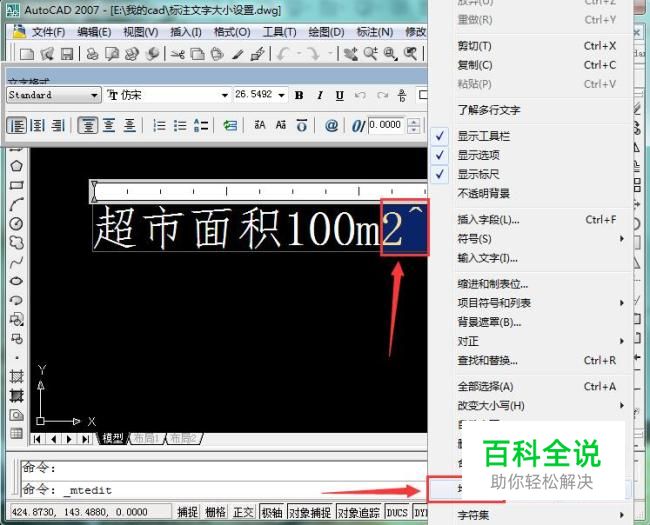

然后将“2^”框选，点击鼠标右键，在里面找到“堆叠”选项，点击确认，如图所示：
06

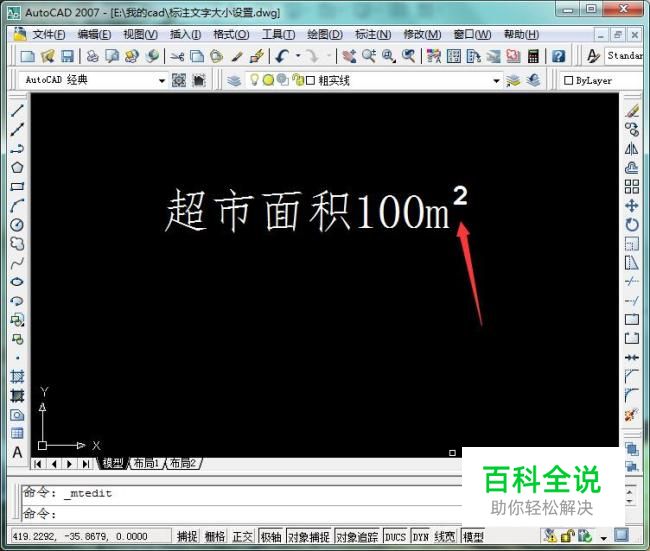

点击工具栏上方的确认退出该操作，输入上标操作完成。可以看到平米符号就出现在图形中了，如下图所示：

操作方法2

01

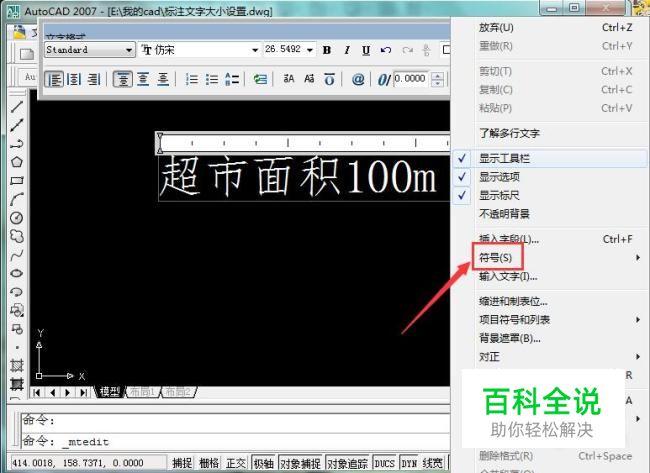

在文字框内输入“超市面积100m”，不用输入平米符号，然后直接点击鼠标右键，在里面找到“符号”选项，如图所示：
02

点击符号选项，直接在其子菜单中找到“平方”选项，鼠标左键点击确认，如图所示：
03

点击工具栏上方的确认退出该操作，输入上标操作完成。可以看到平米符号就出现在图形中了，如下图所示：
