cad中的块怎么创建与使用！
在使用CAD绘图时，我们常常需要将经常使用的图形标注来制作成图块，以提高我们绘图的工作效率，下面小编就带领大家来看看cad中的块怎么创建与使用的吧。
操作方法
- 01

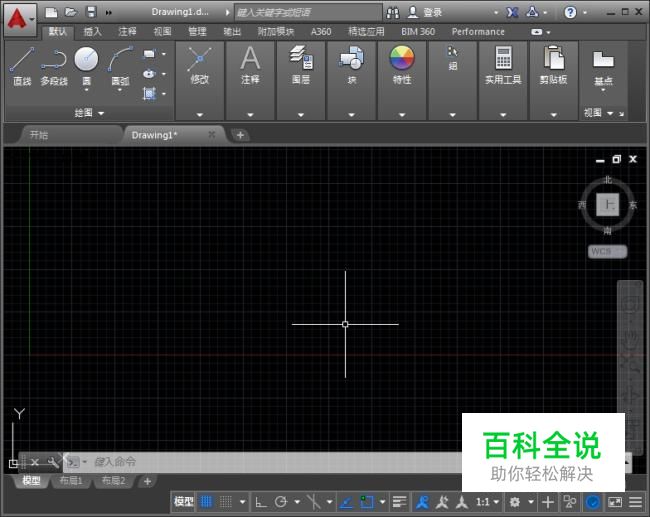

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

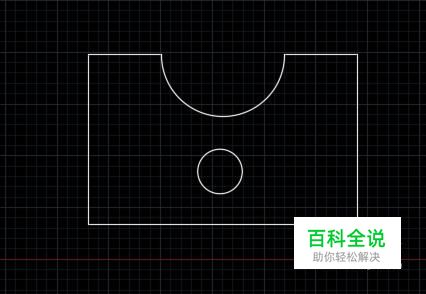

在绘图区里绘制一个图形，如图所示：
- 03

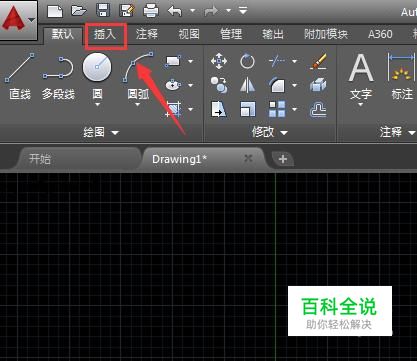

然后在菜单里找到插入菜单，如图所示：
- 04

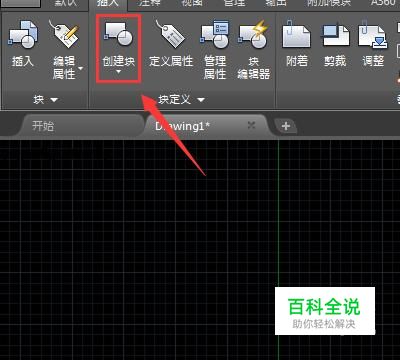

点击插入菜单，在其内找到创建块选项，如图所示：
- 05

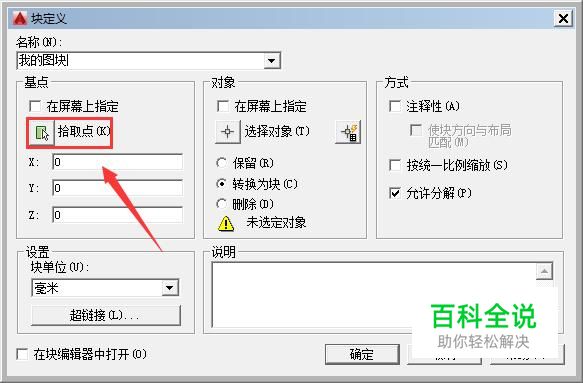

点击创建块选项，在弹出的对话框设置块的名称，并找到拾取点选项，如图所示：
- 06

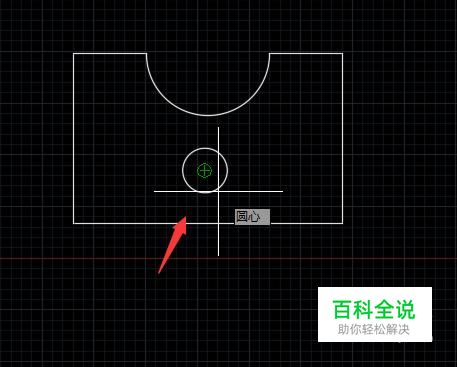

点击拾取点进入绘图区，在绘图区里拾取小圆的圆心作为基点，如图所示：
- 07

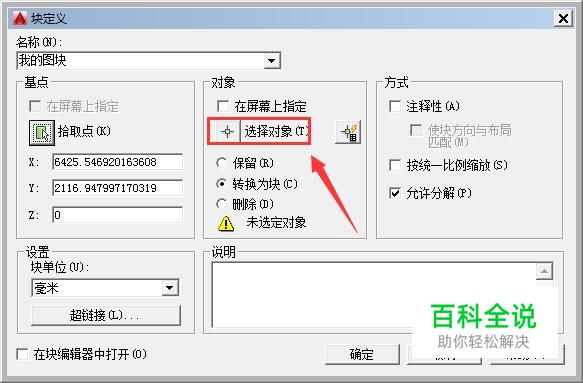

拾取点后返回到块定义对话框，再找到拾取对象选项，如图所示：
- 08

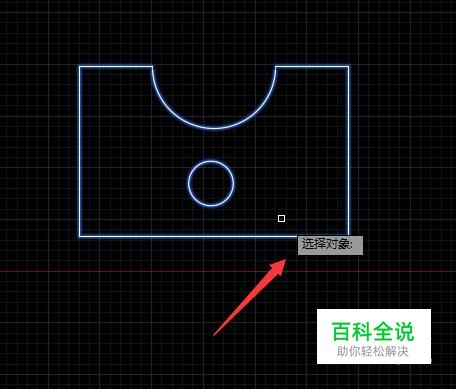

在绘图区里选择所有的图形，如图所示：
- 09

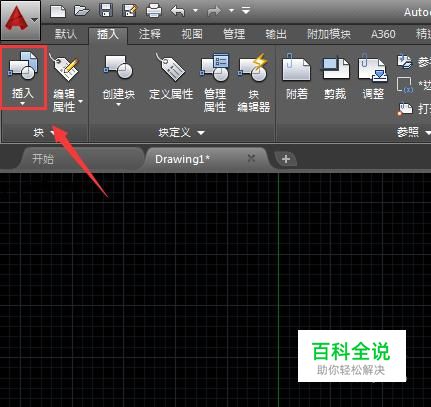

选择好图形后按下回车我们就将块创建好了，然后再在菜单区里找到插入选项，如图所示：
- 10

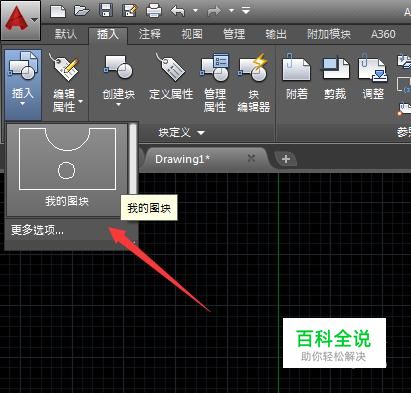

点击插入找到我们创建的块，如图所示：
- 11

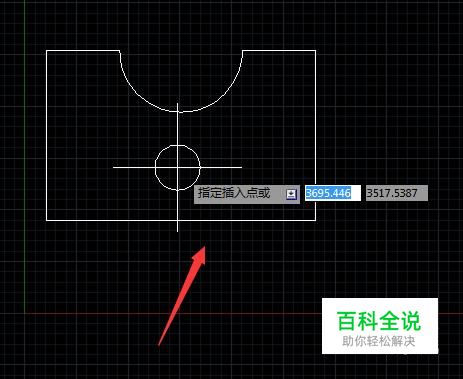

选择该块在绘图区里我们只需指定点就将该图形画出来了，如图所示：
