CAD怎么画平行线？
在CAD绘图软件中，并没有专门为画平行线而设置的命令,但我们却完全可以用一些其它的工具命令来代替画平行线，在这里，介绍两种常见的平行线画法：
操作方法
- 01

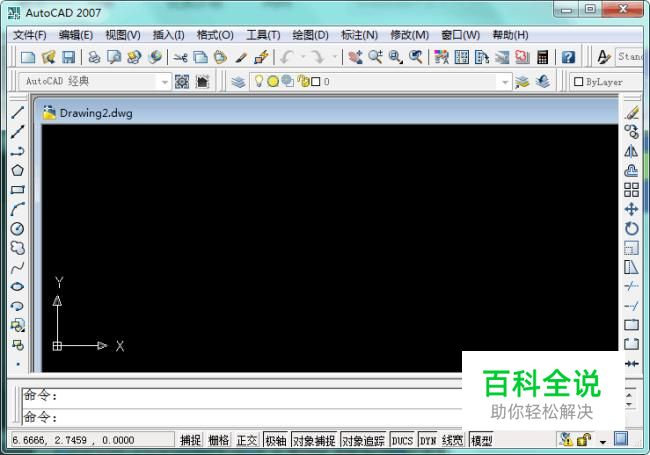

在桌面上打开CAD制图软件，出现如图所示的操作界面：
- 02

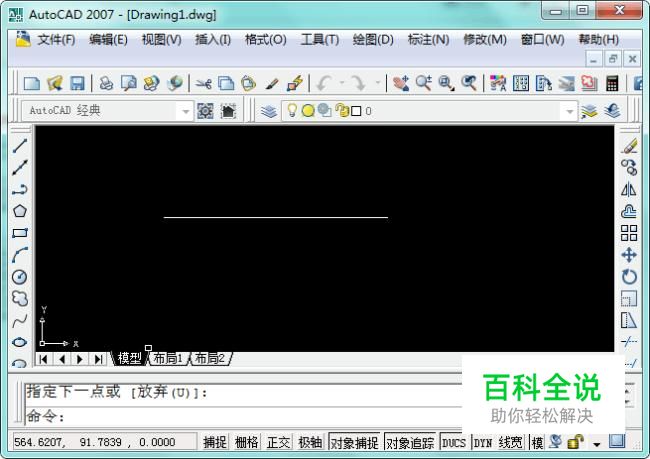

第一种方法，利用正交画平行线：点击画直线图标，画出一条直线，如图所示：
- 03

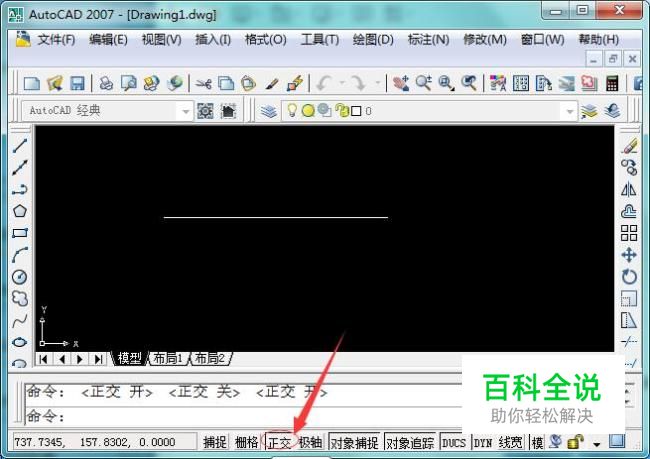

找到下方的正交工具，点击工具，如图所示：
- 04

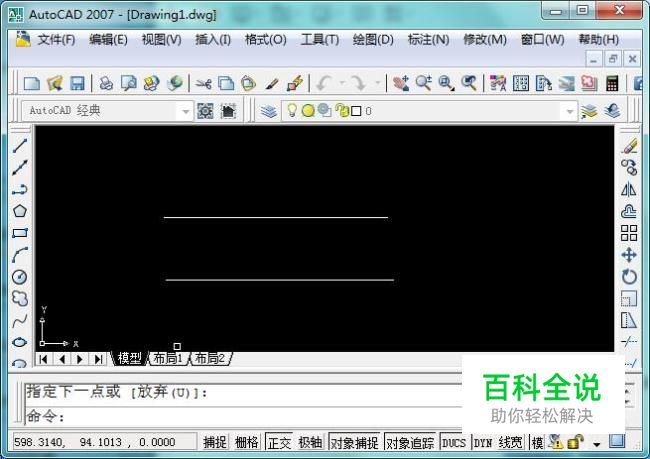

然后在直线一侧画出一条直线，既是该线的平行线，如图所示：
- 05

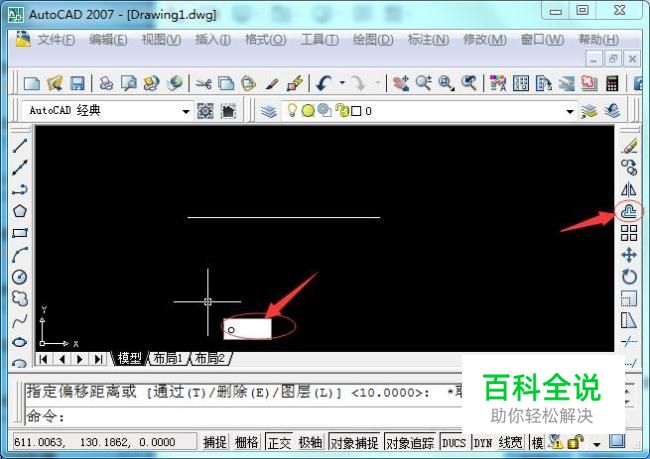

第二种方法，利用偏移工具，仍以上方直线为例，输入偏移快捷字母"o"点击回车，或者点击偏移图标，如下图所示：
- 06

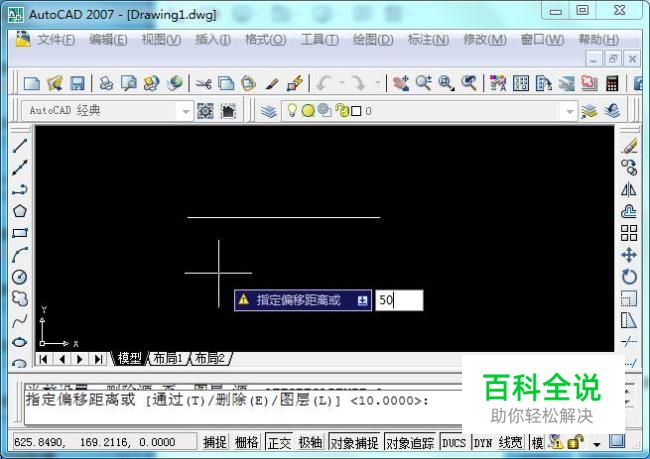

输入指定偏移距离，这里输入50为例，如图所示：
- 07

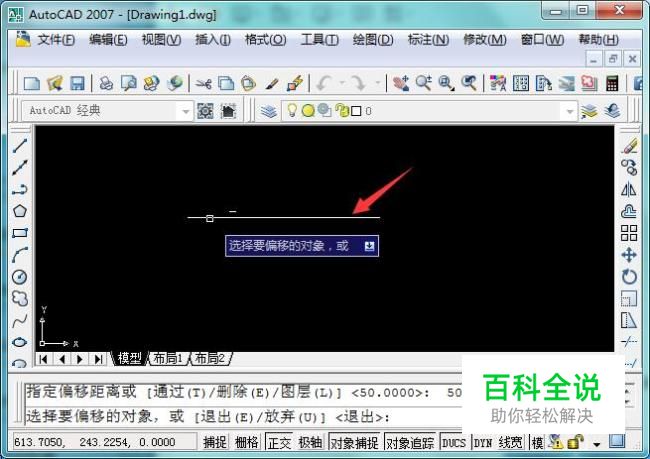

选择偏移对象，点击该直线，如图所示：
- 08

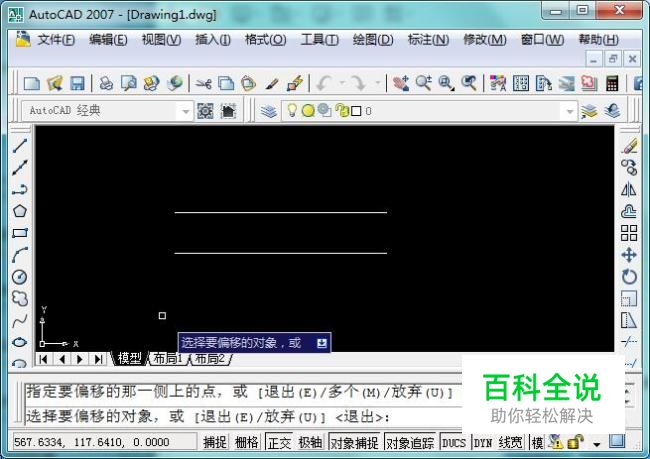

最后点击需要偏移那一侧上的点，即可得到我们需要的平行线，如图所示：
