CAD中画一条超过1000厘米的直线无法显示怎么办

相信很多用AutoCAD绘制图片的小伙伴都遇到过当绘制比较大尺寸的直线时CAD工作界面无法完全显示该直线，那么此时我们该怎么处理让其显示呢？

操作方法

  • 01

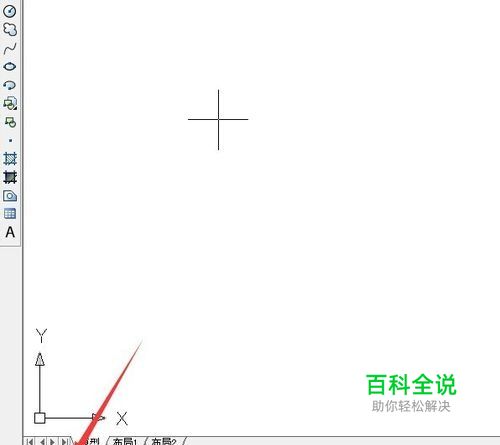

    在命令行中输入直线的快捷命令“L”，敲击回车，在工作区域中随意点击一下左键确认第一点

  • 02

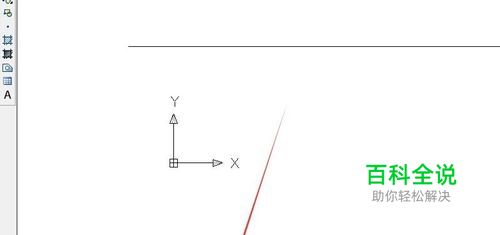

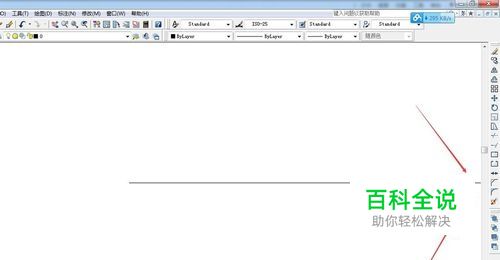

    在指定下一点的提示下输入“1000”，这时候我们会发现CAD的绘图界面中不能完全显示该直线。

  • 03

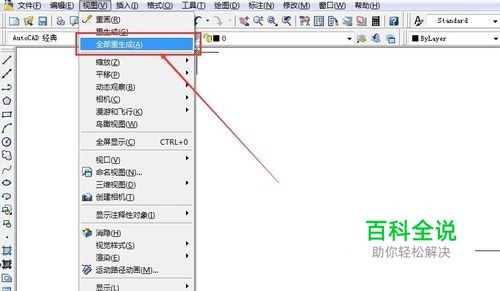

    点击【视图】中的【全部重生成】后在按住鼠标中间拖动或者直接滚动鼠标中间即可让该直线全部显示。

  • 04

    除此之外，我们还要确定在绘图之前我们设置的目标图形单位为毫米。

  • 05

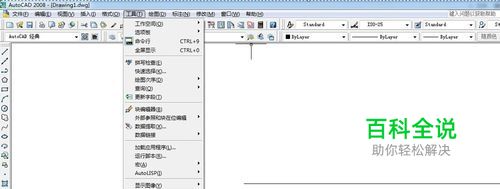

    点击【工具】，在出现的下拉菜单中点击【选项】

  • 06

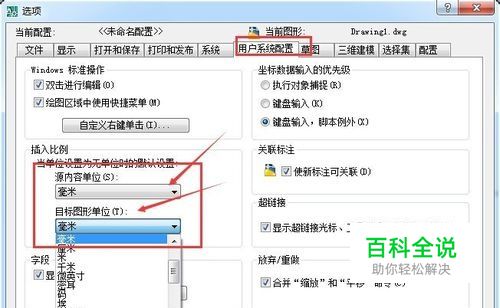

    在【选项】对话框中点击【用户系统配置】，将该页面中的源内容单位和目标图形单位都设置为毫米。

  • 07

    保证绘制上千毫米尺寸的图形能够正常显示还可以在绘图前设置图形界线。 在命令行输入“limits”,然后敲击回车，在接下来出现指定左下角点（0，0）提示下敲击回车，然后在指定右上角点的提示下输入你需要的尺寸比如（5000，5000）.
