555定时器的作用（数字电路）

在数字电路学习中，很多工程设计都离不开555定时器的使用。下面给大家介绍555定时器的几个作用。

操作方法

  • 01

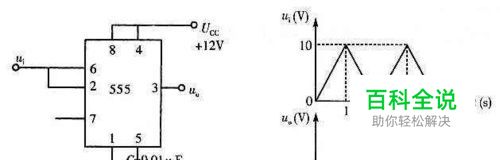

    555定时器可以经过内部链接构成施密特触发器。（它的作用可以整流，整幅，以及整波。）

  • 02

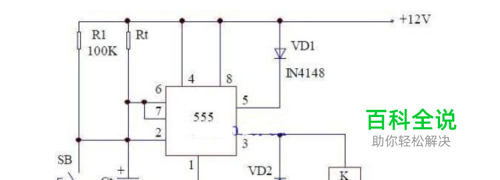

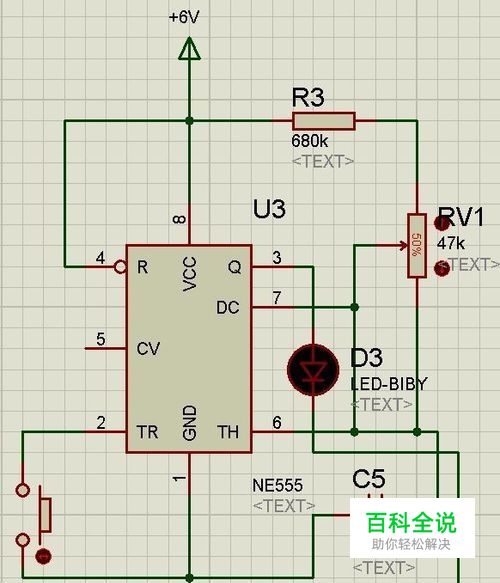

    555定时器可以通过与R1.R2.C,利用自身的几个引脚与其相互连接构成单稳态电路。输出单稳态波形（一个稳态，一个暂稳态。没受到外界干扰时保持稳态，当受到外界刺激时变成暂稳态，一段时间后变成稳态。）

  • 03

    555定时器可以通过与R1.R2.C利用自身的几个引脚与其相互链接构成多协振荡器。输出矩形波，为电子门铃以及各种芯片提供输入信号。同时它的频率是可调的。T=1/F  T=(R1+2R2)Cln2  .

  • 04

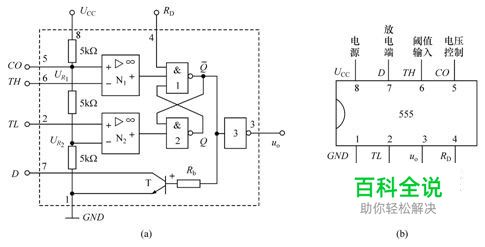

    最后给大家介绍一下555定时器的功能。（555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为低电平。）

  • 05

    555定时器最后还可以用来制作电子门铃，利用555定时器上述的四个原理就可以制作。
