如何使用MATLAB/SIMULINK中的Scope模块

通常情况下,MATLAB/SIMULINK模型仿真的结果可以用数据的形式保存在文件中,也可以用图形的方式直观地显示出来,这样我们就需要了解其Scope(示波器)模块的使用方法,下面将具体介绍它的使用过程

操作方法

  • 01

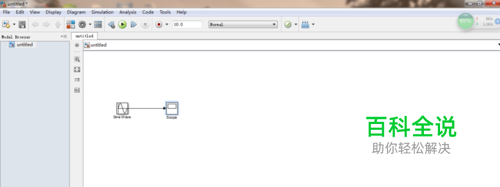

    在MATLAB/SIMULINK元件库中选取Sine Wave和Scope模块,进行连接

  • 02

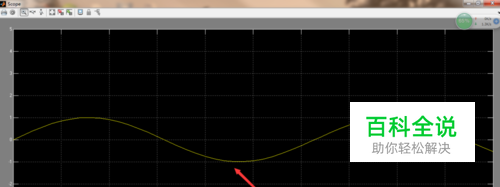

    接着运行模型,结果数据会写入到Scope中,只需鼠标左键双击Scope模块,就会看到其操作界面及仿真波形

  • 03

    如果想要放大对波形进行X、Y轴放大则可以选择X、Y轴放大按钮

  • 04

    如果感觉放大效果不好,可以选择自动缩放按钮返回原来波形

  • 05

    还有最重要的就是进行Scope参数的设置,选择参数设置按钮,会出现参数设置操作界面

  • 06

    在这个界面可以输入识破器界面的数目,以及是否将数据写入MATLAB工作空间等操作
