ug工程图怎么标注径向尺寸

下面介绍下ug如何标注圆的直径、半径尺寸。

操作方法

  • 01

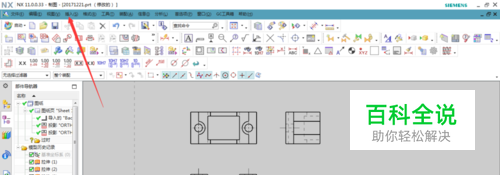

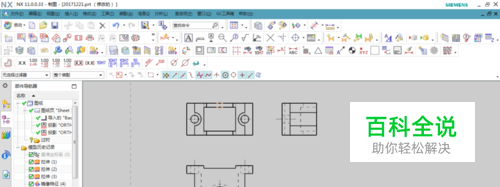

    ug软件生成工程图。

  • 02

    点击菜单栏中插入命令。

  • 03

    选择尺寸-径向标注。

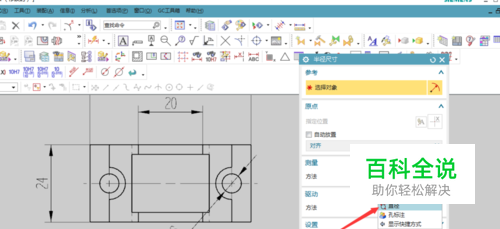

  • 04

    点击选择标注直径命令。

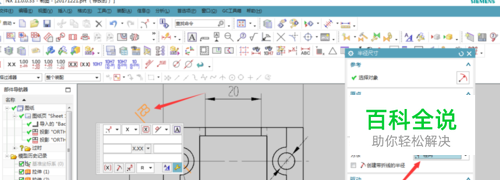

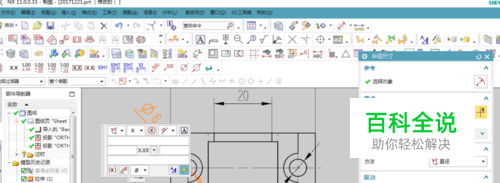

  • 05

    选择需要标注直径的对象。

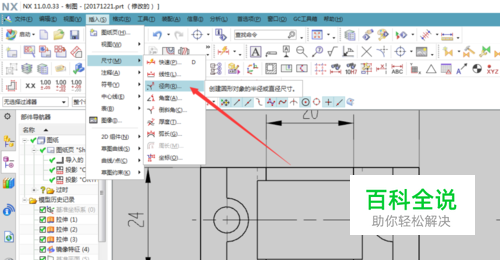

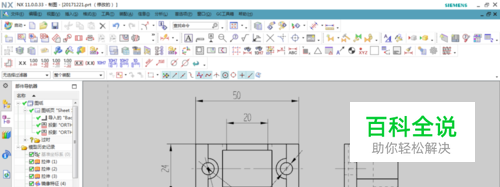

  • 06

    选择半径命令,可以选择标注半径的对象。

(0)
