solidworks绘制工程管道

solidworks常用于工程管道绘制,然而工程管道是空间纵横交错,甚至有的是非直角转弯,这时候如何绘制呢?

操作方法

  • 01

    首先,打开solidworks,新建零件,任意取一基准面绘制草图,此时需要注意的是,这里应选择绘制3D草图,在草图工具栏的草图绘制命令处,点击草图绘制下方的小三角,选择3D草图。

  • 02

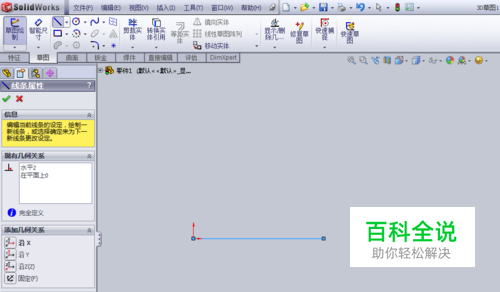

    接着,选择直线命令,绘制第一条直线。

  • 03

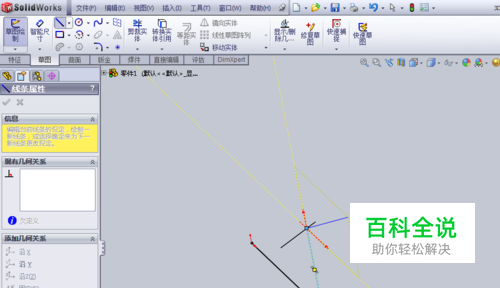

    然后,按住鼠标滚轮键,转动界面,可以看到直线末端出现了一个坐标系,沿着任意方向绘制第二条直线。

  • 04

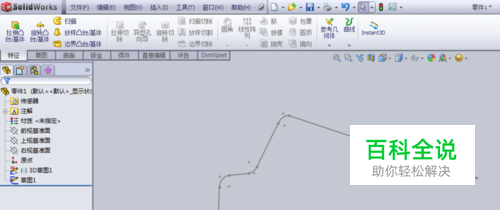

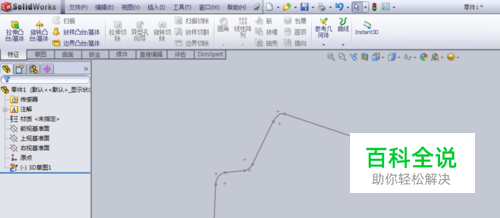

    同样的方式绘制任意角度的直线,倒圆角,这样就形成了空间管道的轨迹了,退出草图。

  • 05

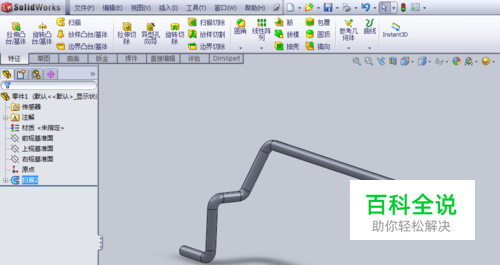

    接着在起始点处绘制一个环形草图,圆心与3D草图起点重合,完成后退出草图,然后点击特征工具栏的扫描命令,将两个草图进行扫描。
