如何在UG中将模型的数据放大
如何在UG中将模型的数据放大?不是用鼠标滚动的放水哦。是所有数据都进行了相应的缩放。
操作方法
- 01

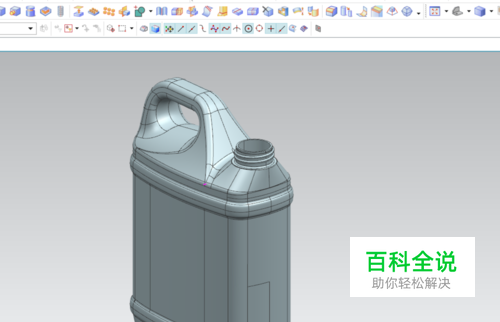

首先,拿一个模型来说明。为什么要放大或缩小模型呢。在生产中,特别是塑胶产品会有个缩水率。设计出来的产品与实际生产出来的产品要一致就要用到缩水率了,而放大或缩小设计的产品就能得到加了缩水率的模具图了。来看看怎么做动吧。
- 02

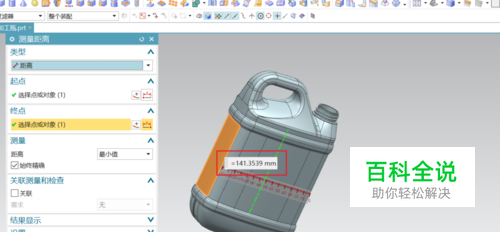

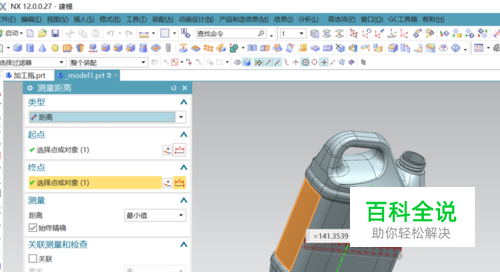

先来测量一下,原模型的宽度:141.3593.
- 03

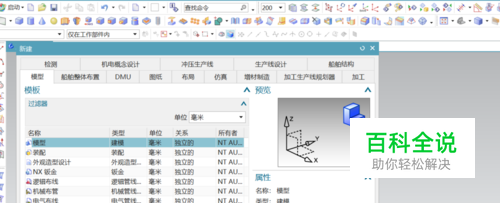

建立模具产品图,将原模型导入新建的文件进行缩放。导入的模型确保没有变形。
- 04

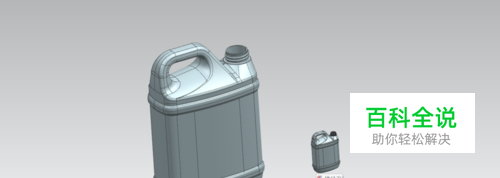

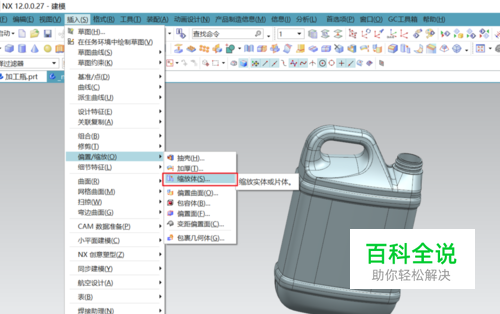

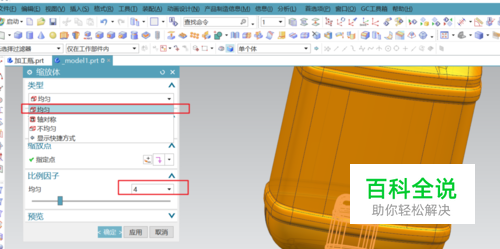

选择插入菜单栏,从偏置和缩放中找到缩放体;从弹出的对话框中可以看出需要设定的参数并不多,主要有类型、缩放点和比例因子;建立模具产品图,一般是要均匀缩放的,比缩放点默认为坐标原点就可以了。这里的比例因子就是相应的缩水率,这里为方便设定为放大4倍。确定后即可得到放大的产品模型了。
- 05

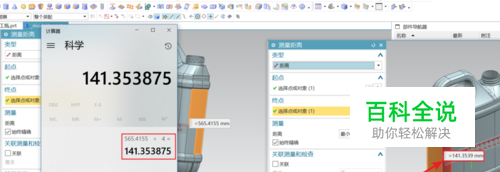

验证放大是否正确 测量出放大后的宽度除去放大倍数得到的结果与原模型是一致的。缩水率是个很小的数,但如果忽略了这个数得到的产品会有比较大的差别哦。
