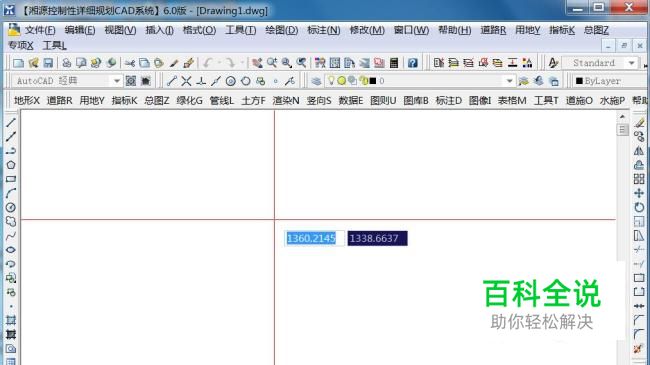

湘源控规CAD——市政设施配置知多少
湘源控规CAD是CAD的一个插件，广泛应用于城市规划的总体规划和控制性详细规划中，可以大大提高制图效率。市政设施是城市规划的重要组成部分，那么市政设施配置有哪些呢？看下面的介绍吧
操作方法
- 01

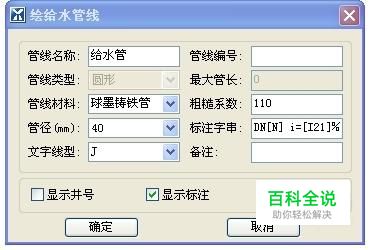

“绘给水管” 功能：绘制给水管。 菜单：“管线”→“给水管线”→“绘给水管”。
- 02

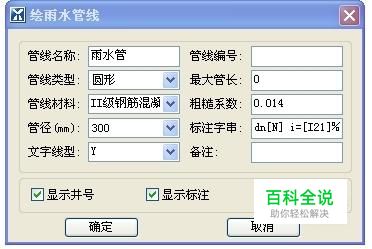

“绘雨水管” 功能：绘制雨水管。 菜单：“管线”→“雨水管线”→“绘雨水管”。
- 03

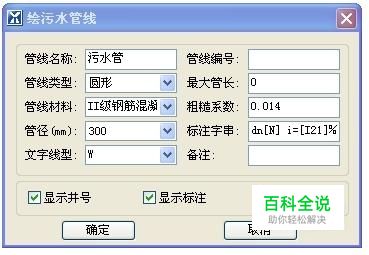

“绘污水管” 功能：绘制污水管。 菜单：“管线”→“污水管线”→“绘污水管”。
- 04

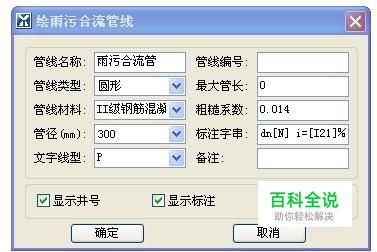

“绘雨污管” 功能：绘制雨污合流管线。 菜单：“管线”→“雨污管线”→“绘雨污管”。
- 05

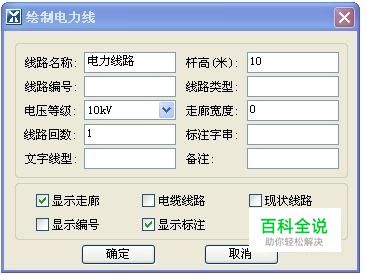

“绘电力线” 功能：绘制电力线。 菜单：“管线”→“电 力线”→“绘电力线”。
- 06

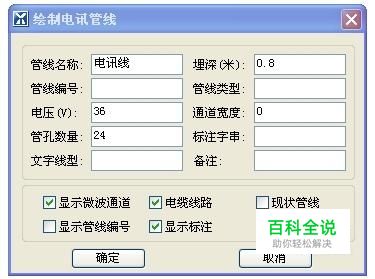

“绘电讯线” 功能：绘制电讯管线。 菜单：“管线”→“电 讯线”→“绘电讯线”。
- 07

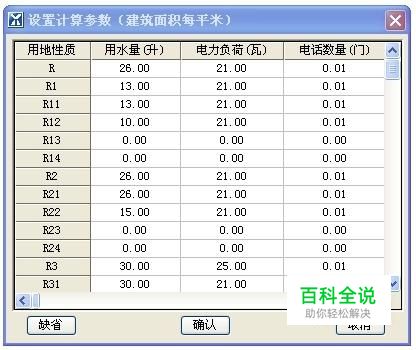

“指标测算” 功能：测算规划总水量、电力负荷、电讯户数等指标。 菜单：“管线”→“旧版命令”→“指标测算”。
- 08
“雨水计算” 功能：计算雨水量。 菜单：“管线”→“旧版命令”→“雨水计算”。
