CAD中如何对齐图形？对齐ALIGN命令怎么用？【百科全说】

经常有网友问我在CAD中怎么将两个对象对齐，其实从本文的标题就应经知道答案了。

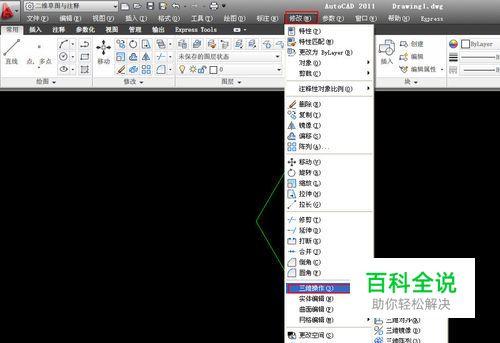

让两个图形对齐的方法不止一种，比如我们可以利用旋转的参照参数，也可以用对齐命令，对齐命令更方便，只是这个命令在菜单里隐藏的比较深，在修改菜单的三维操作下;

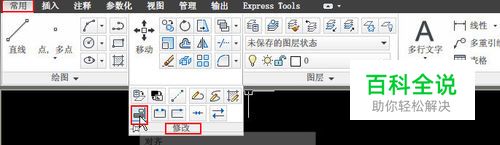

在RIBBON界面的工具面板中，也隐藏在修改命令的下拉面板中，如图所示。
从菜单和界面位置来看，大家会认为这个是三维的命令，而且不常用，大多数人用AUTOCAD这样的软件就是画二维图，所以很多用了多年CAD的人也没太注意这个命令。其实这个命令不仅可以在三维建模时使用，在二维绘图时也可以使用，不仅可以用他来对齐图形的方向，还可以缩放图形让图形尺寸匹配。下面就通过一些简单的实例介绍一下对齐功能的用法。

对齐并缩放

01

对齐的命令是ALIGN，简写是AL，你愿意输入AL或是到菜单工具栏去调用就看个人喜好了。用多边形（POL）命令分别绘制一个正六边形和一个正五边形作为练习图，如下图所示。
02

输入AL，回车，软件提示选择对象，选择要移动的对象，如五边形后回车，命令行会提示指定第一个源点，将光标及移动到五边形要对齐边的一个端点处，出现端点捕捉标记的时候单击，如下图所示。
03

软件提示指定第一个目标点，将光标移动到六边形的某个角点，出现端点捕捉标记时单击，如下图所示。
04

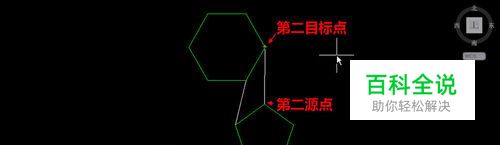

根据命令行提示继续指定第二个源点和目标点，如下图所示。
05

软件此时会提示指定第三源点或<继续>，也就是我们可以继续指定第三个源点和目标点，也可以直接回车进行下一步操作。回车，命令行会提示是否缩放图形，输入Y，回车，五边形将移动、旋转、缩放到与六边形对齐，如下图所示。
06

在指定源点和目标点时顺序也很重要，假如我们将两个目标点选择的顺序倒过来，五边形也会跟六边形对齐，只是会跑到六边形里面。

对齐并指定方向

01

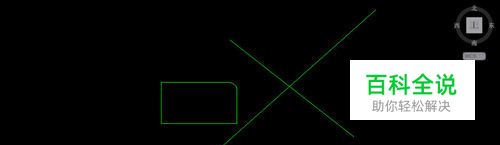

第三个源点和目标点的作用就是确定方向，下面我们通过另外一个练习来看一下。我们让下图中的矩形对齐一条斜边，如下图所示。
02

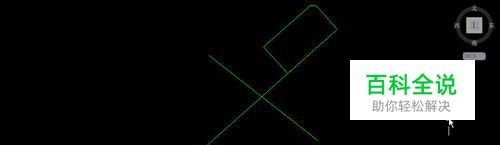

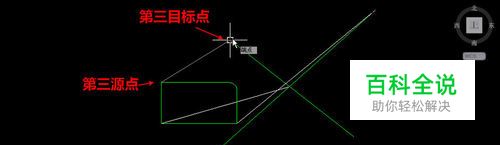

执行AL命令并选择好前两个源点和目标点后，我们选择不同的第三点，矩形将被定为到不同的位置，如下图所示。
03

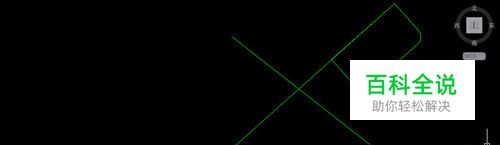

如果我们将第三目标点定位到下方，怎矩形将翻转到下方。

对齐三维图形

01

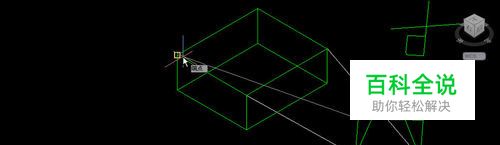

对齐既然作为三维操作里的一个命令，当然可以对三维模型进行操作了，操作步骤基本相同，只是需要将视图调整到合适的角度，让源点和目标点都可见，如下图所示

横向或纵向对齐

01

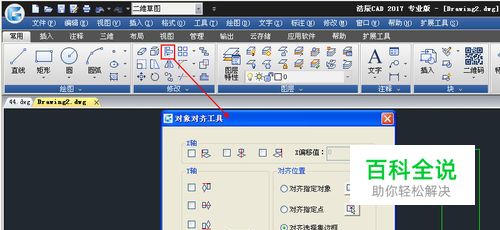

有时我们需要将图中多行文字或多个图例横纵向对齐，对齐AL命令没有办法满足这种需要。在人试过将这些图形都选中后到特性面板里去把X或Y轴坐标改成一样的，这个方法有时可行，有时不一定可以。浩辰CAD了倒是专门提供了一个对齐工具ALIGNTOOL，可以很方便地完成类似需求，大家可以找找AUTOCAD上有没有类似的插件。

小结

01

CAD很多命令隐藏得比较深，但并不表示它用得少，如果你经常有类似的定位需求的话，使用对齐命令显然比用其他命令组合来完成类似任务要方便得多。但如果只是想旋转图形的方向，不需要图形移动位置的话，建议选择旋转的参照选项。
