精雕软件JDPaint的入门基本操作
本篇主要介绍利用北京精雕软件编程，常用的入门基础操作讲解介绍。如何运用精雕软件进行精雕机所需的程序制作?
操作方法
- 01

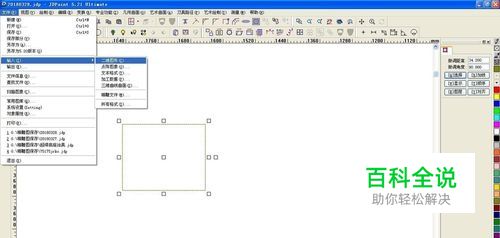

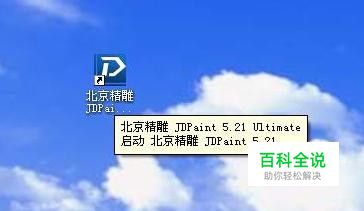

首先打开精雕软件，导入需要加工的图档。 依次点击“文件”——“输入”——“二维图形”；
- 02

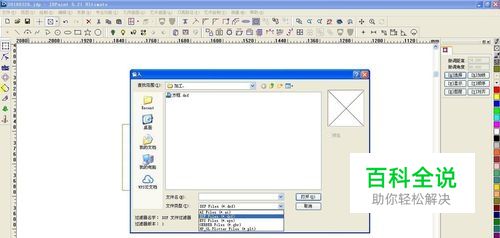

查找需要加工的图档，记得在CAD里面进行保存图档时，后缀要是“.dxf”格式，否则在精雕软件中无法导入。这里我们以“方块”为例；
- 03

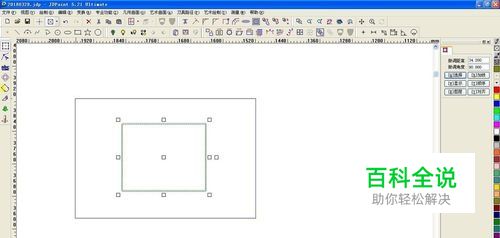

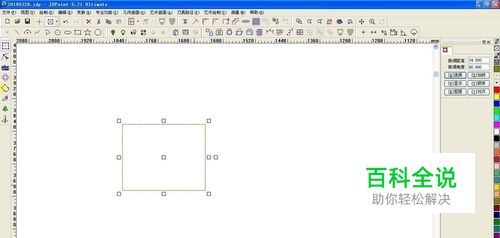

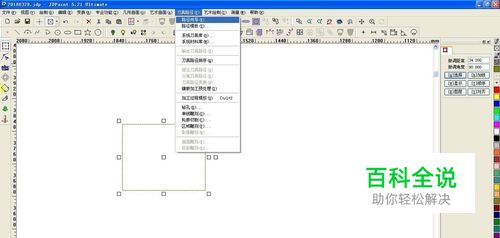

图形导入成功后，点击一下图形，看看图形在精雕软件中是否连接，有无断裂。接下来进行程序制作，依次点击“刀具路径”——“路径向导”；
- 04

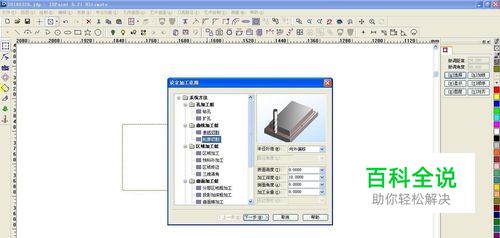

“设定加工范围”，也就是我们常说的应该如何加工，这里的例子是“方块”，也就是要进行外部切削；
- 05

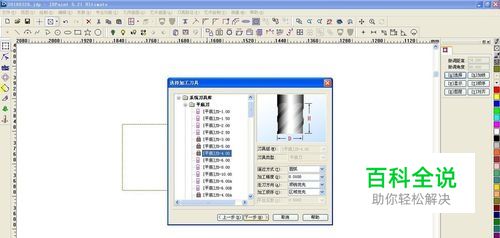

“选择加工刀具”，就以Φ4的刀来加工；如图蓝色底纹“【平底】JD-4.00” 点击“下一步”；
- 06

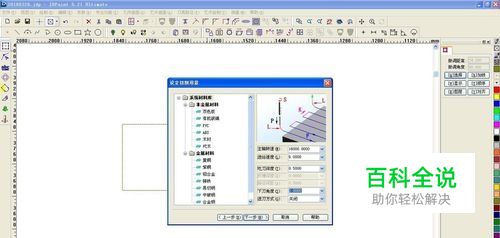

“设定切削用量”需要改动的是“吃刀深度”和“下刀角度”，点击下一步；
- 07

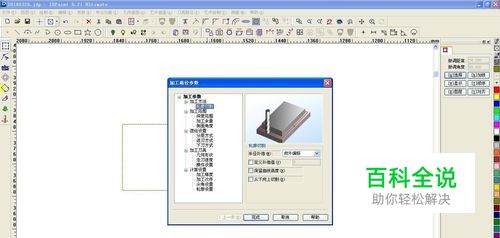

“加工路径参数”这里就是最后的一个检验过程， 点击完成
- 08
这时，会看到原来的红色方框外面有一圈蓝色的方框，这就是加工时的走刀路径
- 09

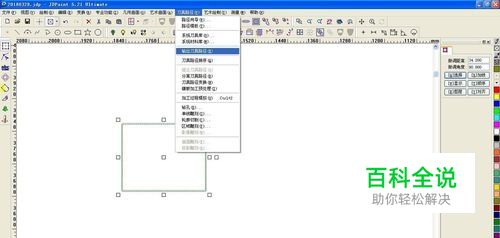

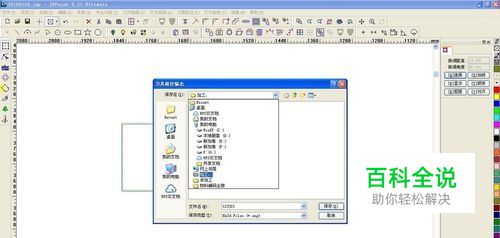

“转出刀具路径”也就是转出程序，最好保存在固定文件夹；
- 10

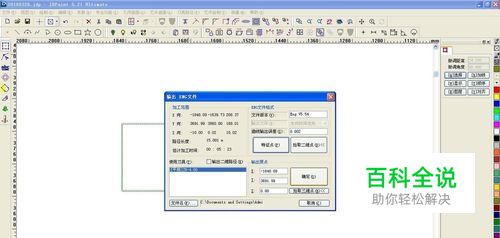

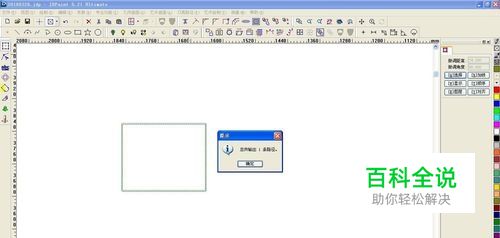

输出ENG文件，北京精雕软件输出的程序后缀就是“ENG”格式， 选择加工原点
- 11

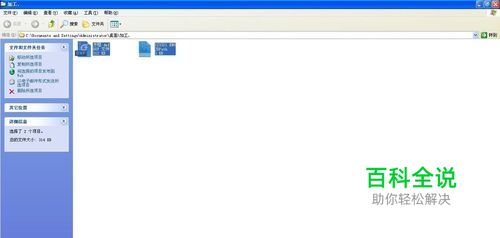

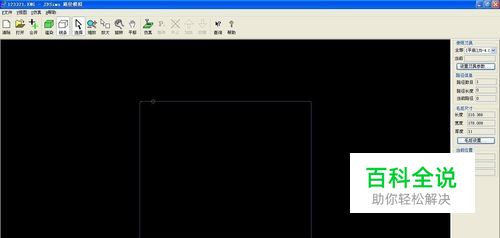

在保存程序的文件夹中找到刚才制作的程序，双击查看路径模拟
