CAD文件打开后文字成乱码怎么办？

2024-04-02 05:03:55

当我们打开CAD图形文件后文字出现了乱码，不能够正常显示，其原因是由于你正在使用的CAD字库里没有图形中使用的字体，或是高版本转低版本引起的，究其原因就是字体问题，下面小编就带领大家来看看该问题是如何处理的吧。

操作方法

01

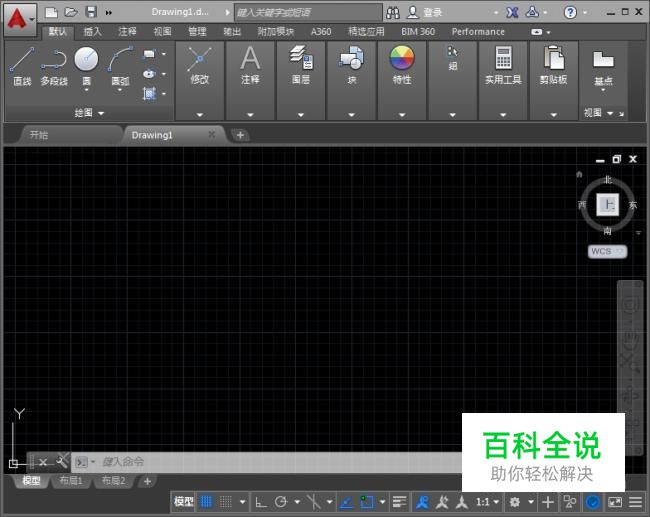

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：
02

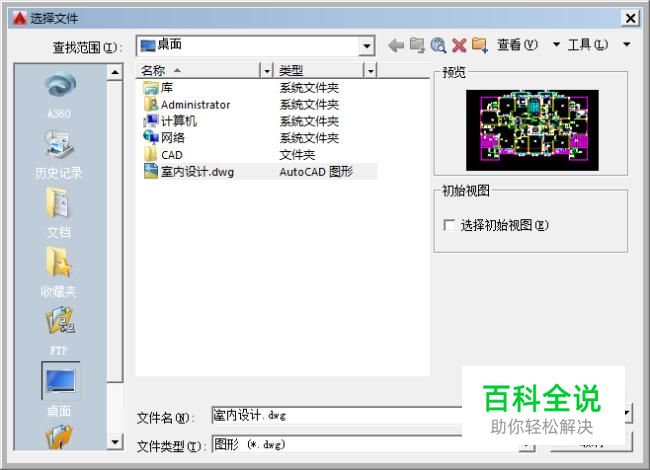

在该界面内按下快捷键Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：
03

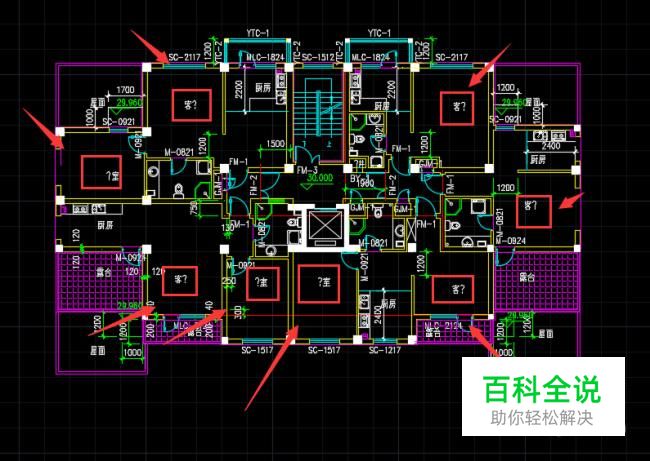

打开该图形文件后，可以看到图形里的文字就不能够正常显示，显示的是乱码，如图所示：
04

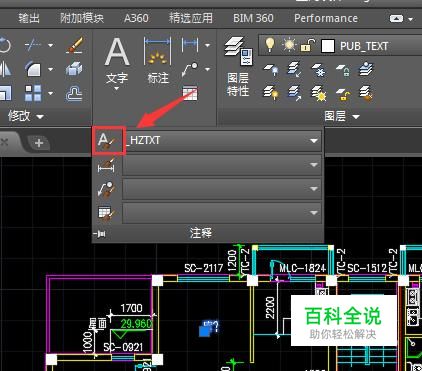

选择文字，在注释里找到文字样式选项，如图所示：
05

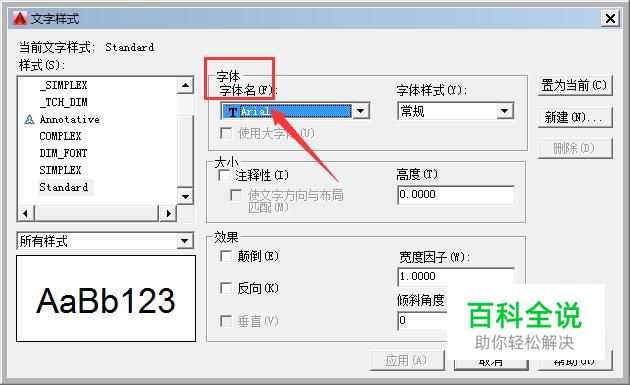

点击文字样式选项，在弹出的对话框内找到字体名称选项，如图所示：
06

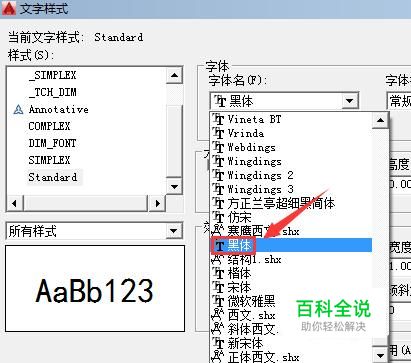

在字体名称的下拉列表里找到黑体选项，如图所示：
07

选择黑体后，在点击应用选项，如图所示：
08

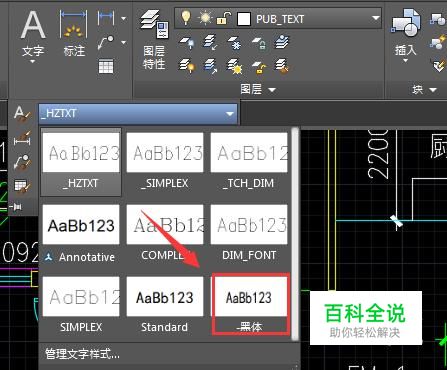

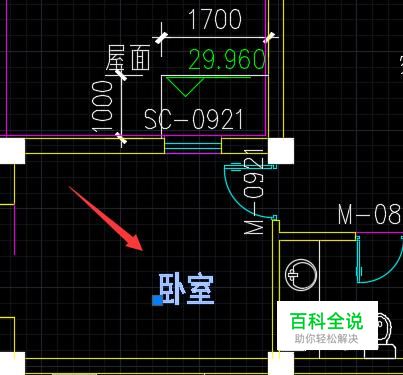

在文字样式里将该字体设置为黑体，可以看到文字就能够正常显示了，如图所示：
09

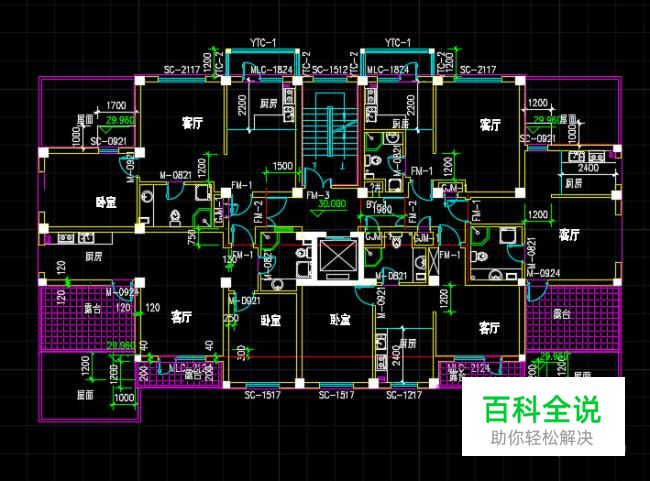

依次将所有的文字都设置为该字体，这样图形文字乱码的问题就解决了，如图所示：
