CAD中如何创建永久块？

2024-04-06 01:17:54

CAD中图块有两种建立方式，一种是临时块，一种是永久块。对经常需要使用CAD制图的人来说，则需要创建永久块来做成图库，减少重复操作，提高作图效率。使用“W”命令可实现这一操作，具体操作步骤如下：

操作方法

01

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

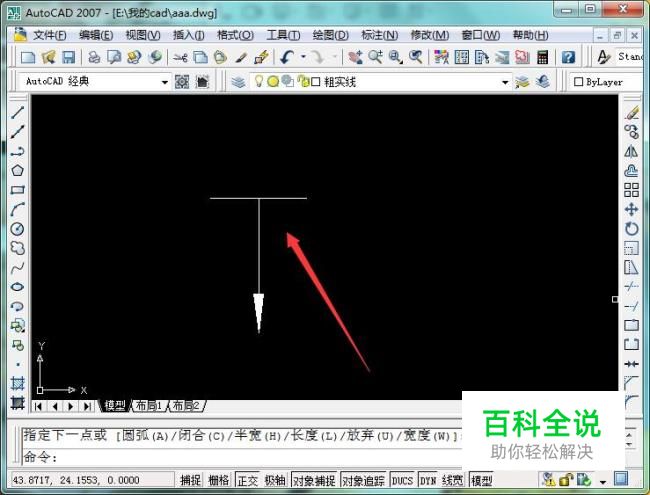

打开CAD软件后，先在绘图区域，绘制一个深度符号为例来说明永久块是如何创建的，如图所示：
03

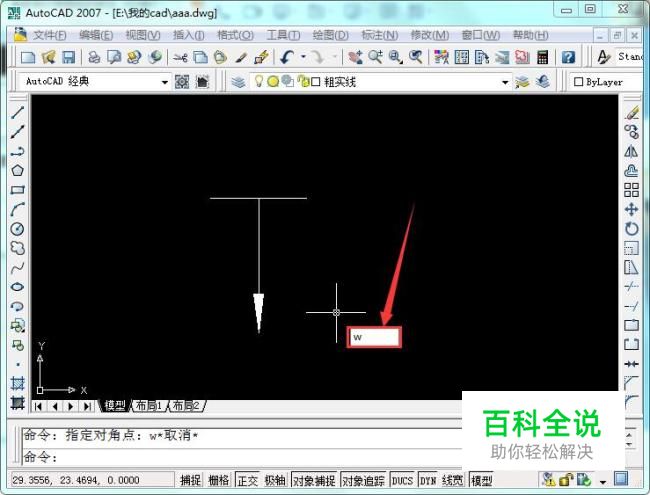

在命令栏中输入创建永久块的快捷键字符“w”，点击空格或者回车键确认，执行创建永久块的命令，如图所示：
04

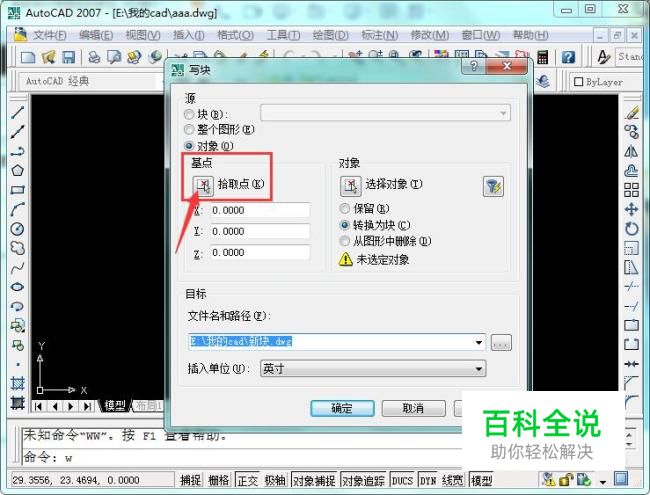

在弹出的界面中，在基点下方找到“拾取点”选项，鼠标左键点击打开，如图所示：
05

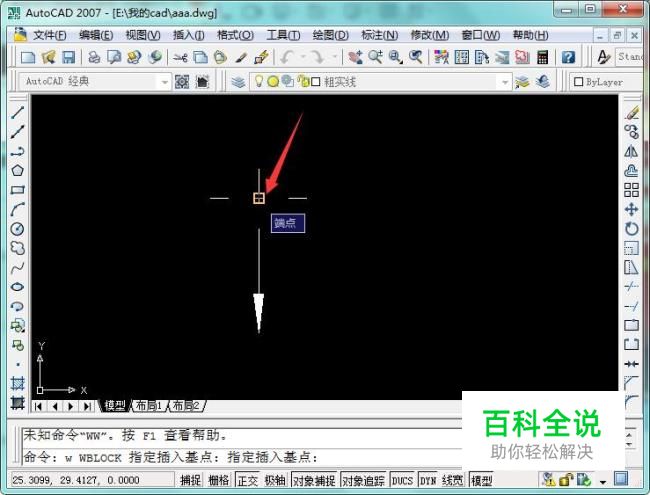

命令栏中提示我们指定插入基点。这里以两直线交点为基点，鼠标左键点击确认，如图所示：
06

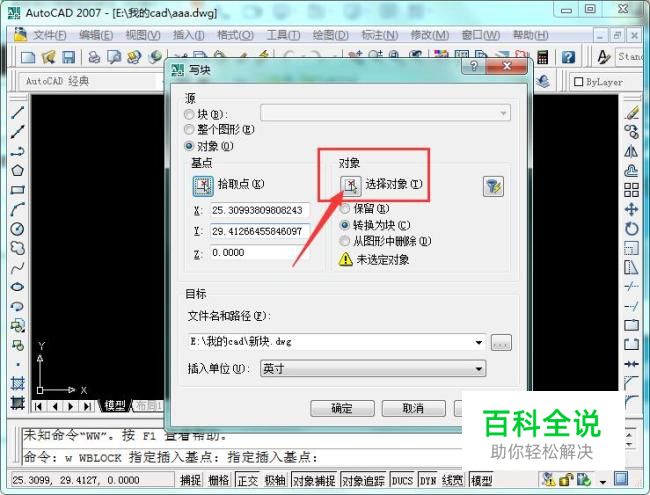

然后在弹出的界面中在对象下方找到“选择对象”选项，鼠标左键点击打开，如图所示：
07

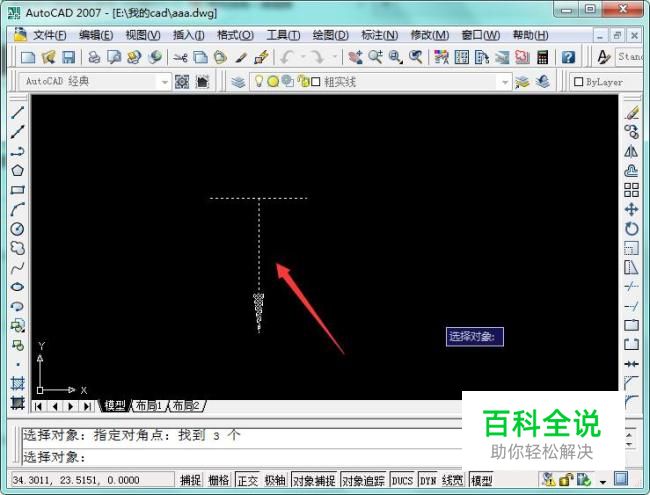

在绘图区域框选整个图形，这里框选整个深度符号，出现如图所示的蚂蚁线，则选择对象成功：
08

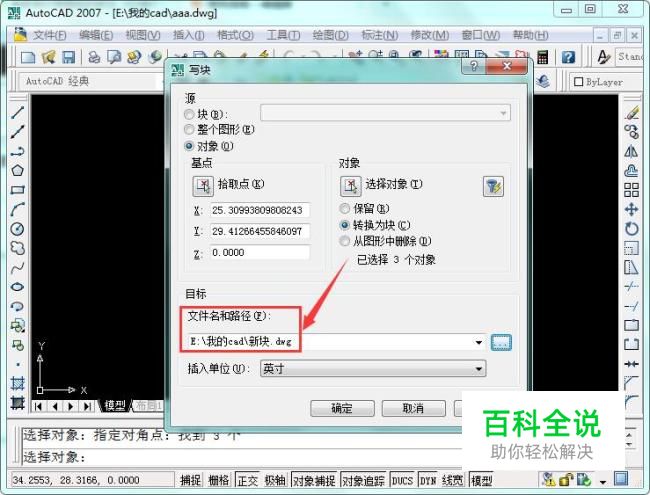

点击空格或者回车键确认，回到上一界面，输入我们需要保存块的文件名和保存的路径（注意要记住保存的路径，方便下一次的插入提取），如图所示：
09

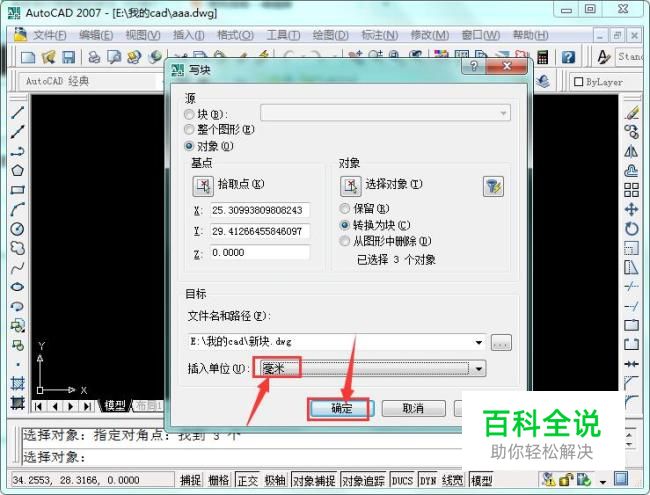

最后设置插入单位为毫米，然后点击确认键确认，创建永久块操作成功，如图所示：
