cad打印总是有较粗的顽固线条,该如何处理

cad打印总是有较粗的顽固线条,特别是飞时达等软件绘制的用地图等等,当线条赋予属性时,总会出现打印加粗现象,即使线条宽度为0,打印仍然较粗

操作方法

  • 01

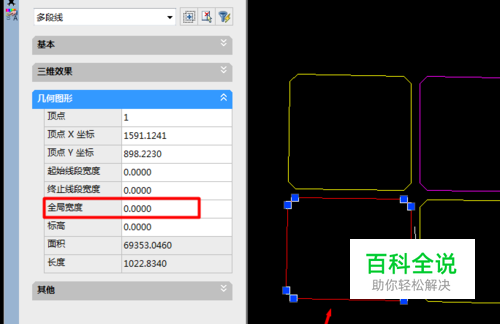

    打开CAD,Ctrl+1--查看线条粗细;

  • 02

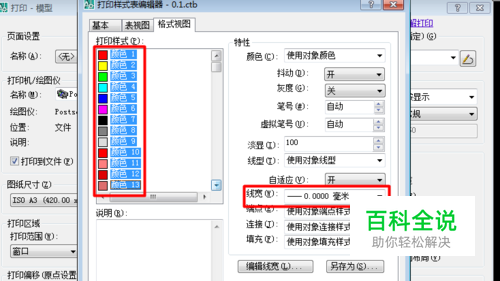

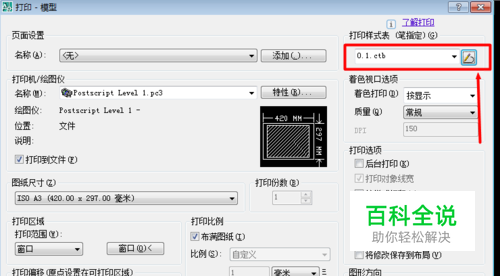

    打开打印机属性栏Ctrl+P,设置打印线宽;

  • 03

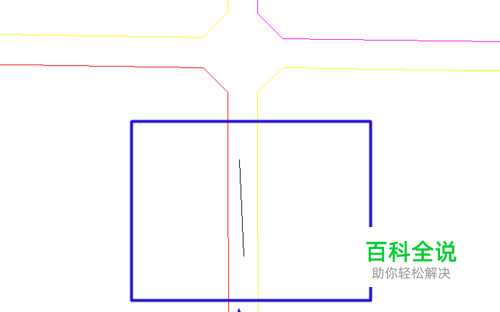

    打印预览,线条较粗;

  • 04

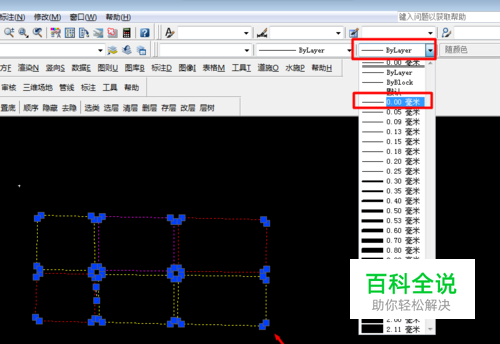

    当线条较少时,选取所有要打印的线条,将线宽控制调整为0.00毫米;

  • 05

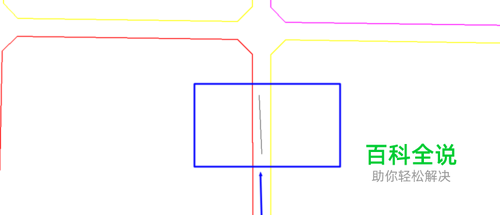

    再次打印预览,查看线条已经变细;

  • 06

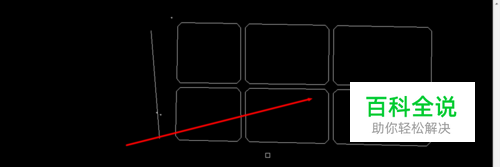

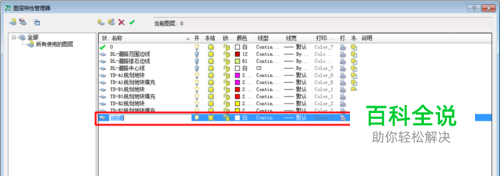

    当线条较多时,【LA】新建图层,并画一条宽度为0的线;

  • 07

    使用【MA】特性匹配,将要打印的线条刷成新画的线条;

  • 08

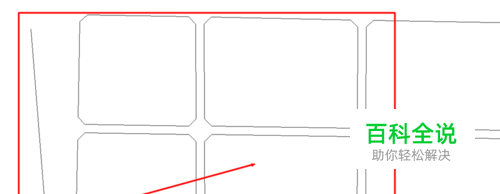

    使用打印预览,查看如下:
