使用CAD查询工具测量长度面积周长等信息

CAD是很好用的一个工程制图三维建模软件,我们经常要计算一些异形图形的尺寸、面积,周长,其实是最快最精确的。分享如下:

操作方法

  • 01

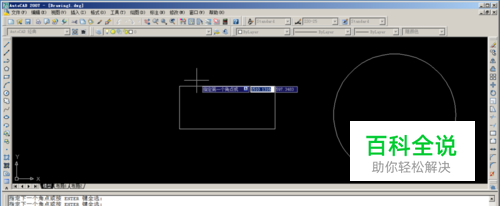

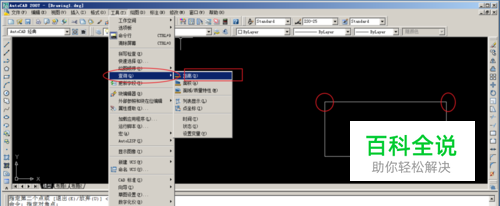

    首先我们来看一下简单的查询。查询距离,我们只需要选择两个点。

  • 02

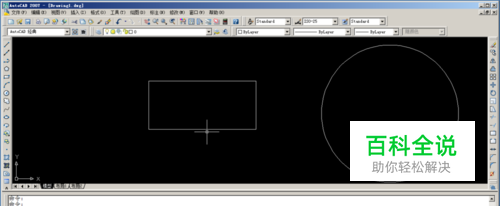

    在命令栏我们可以看到详细的距离信息。

  • 03

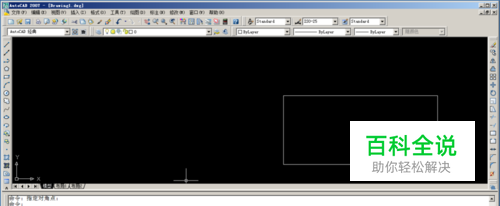

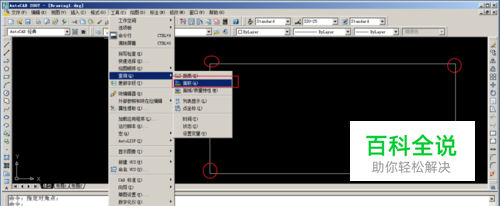

    如查询矩形面积,我们要选择5个点,要注意的是,必须是封闭的5个点。起始点重合。

  • 04

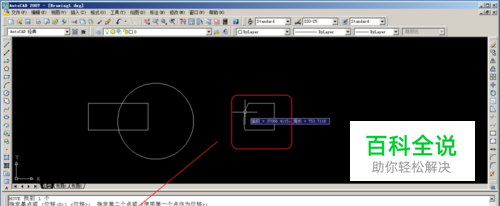

    这时,在命令栏显示出周长和面积信息。

  • 05

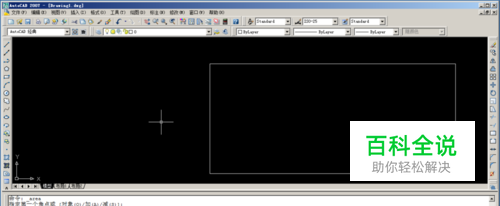

    测量面积,我们选择对象,可以测量圆周长和面积。

  • 06

    注意看命令栏中的过程,里面有个选择对象的过程。

  • 07

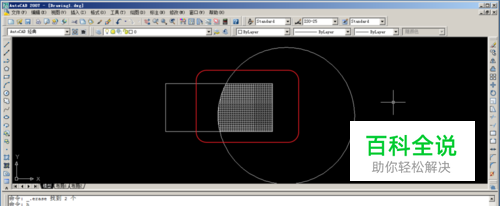

    那么,我们可以进行一些任意形状面积的测量了,如图阴影。

  • 08

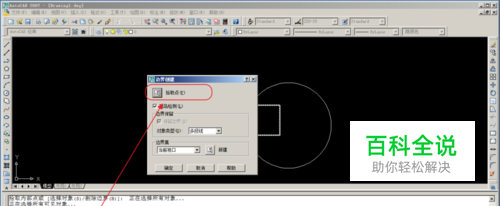

    我们利用边界创建命令来创建一个阴影部分的边界就可以了。

  • 09

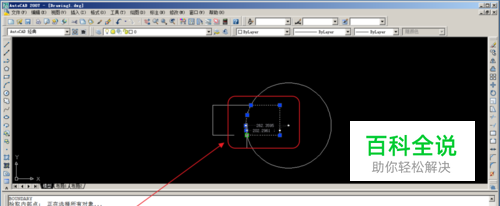

    图示显示已经创建成功。

  • 10

    这时,我们可以利用查询面积,选择任意形状的边界,就可以得出任意形状的面积和周长了,如图中测量。
