AutoCAD中如何将二维对象放样成三维对象

2024-03-24 11:40:20

在【功能区】选项板中选择【常用】选项卡，在【建模】面板中单击【放样】按钮，或在快速访问工具栏选择【显示菜单栏】命令，在弹出的菜单中选择【绘图】|【建模】|【放样】命令(LOFT)，可以在多个横截面之间的空间中创建三维实体或曲面，如果要放样的对象不是封闭的图形，那么使用【放样】命令后得到的是网格面，否则得到的是三维实体。接下来，小编在（0,0,0）、（0,0,50）、（0,0,100）3点处绘制半径分别为50、30和50的圆，然后以绘制的圆为截面进行放样创建放样实体。

操作方法

01

在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【视图】｜【三维视图】｜【东南等轴测】命令，切换到三维东南等轴测视图。
02

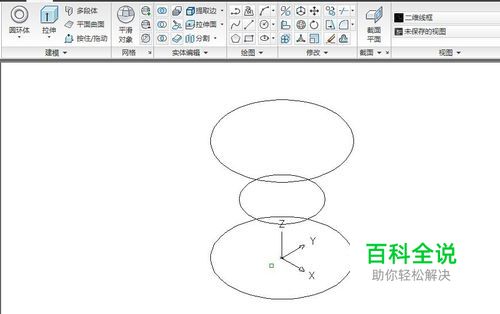

在【功能区】选项板中选择【常用】选项卡，在【建模】面板中单击【圆心，半径】按钮，分别在点（0,0,0）、（0,0,50）、（0,0,100）处绘制半径为50,30和50的圆，如图所示。
03

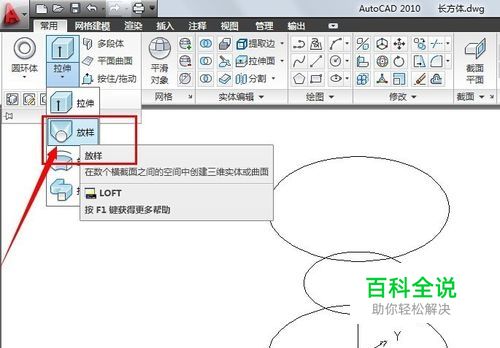

在【功能区】选项板中选择【常用】选项卡，在【建模】面板中单击【放样】按钮，发出放样命令。
04

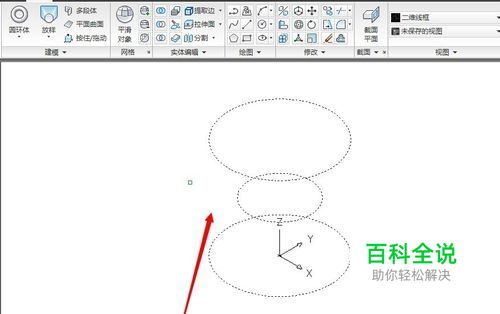

在命令行的【按放样次序选择横截面：】提示下，从下向上，一次单击绘制的圆作为放样截面。
05

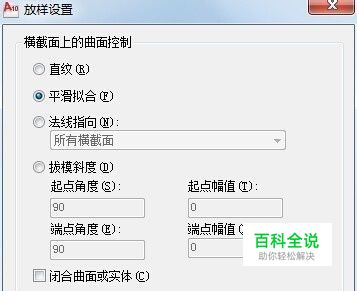

在命令行的【输入选项[导向（G）/路径（P）/仅横截面（C）]<路径>:】提示下，输入C，仅通过横截面来进行放样，此时将弹出【放样设置】对话框。
06

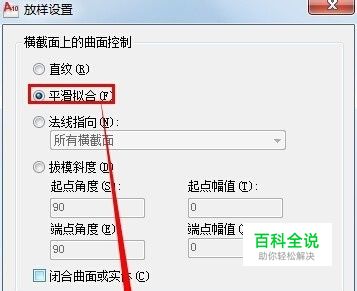

在该对话框中，选择【平滑拟合】单选按钮，然后单击【确定】按钮，即可生成放样图，如图所示。
07

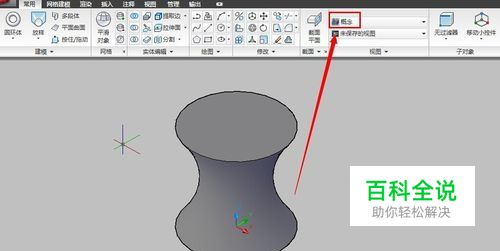

在快速访问工具栏中选择【显示菜单栏】命令，在弹出的菜单中选择【视图】｜【概念】命令，效果如图所示。
