PowerDesigner怎么在包中引用别的包中的表

2024-04-12 04:31:46

当我们使用PowerDesigner设计较大系统的数据库时，为了方便观看与设计，往往采用分包设计，对于基础表来说会经常在其他包中被引用，如果简单的粘贴则会出现重复的表，并且也不好维护和生成最终SQL语句，那么该如何操作嗯，接下来我将一步步为大家讲解：

操作方法

01

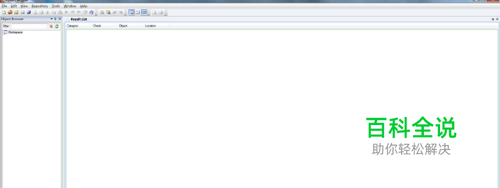

第一步，打开我们电脑中的PowerDesigner软件，进入软件主页面，如下图所示；
02

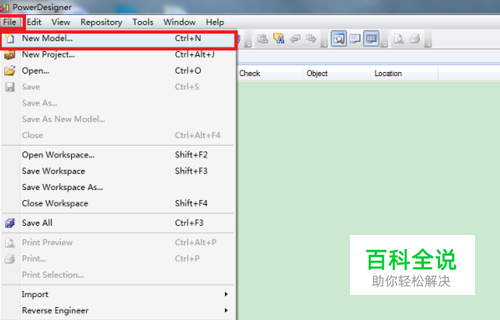

第二步，点击最上方File导航标签，选中“New Model...”，进行新建模块的操作，如下图所示；
03

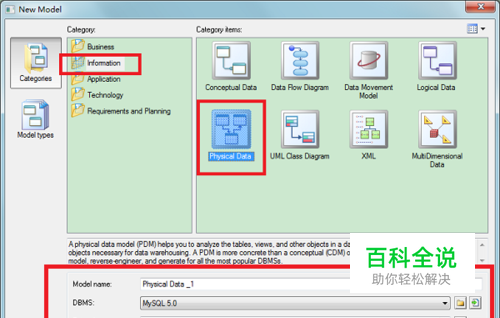

第三步，在弹框中的选择“Information”，然后点击“Physical Data”，然后在下方“Model name:”和“DBMS:”中分别输入我们想要的名字和数据库类型，点击“ok”，这样我们就成功建立了一个逻辑模型，如下图所示；
04

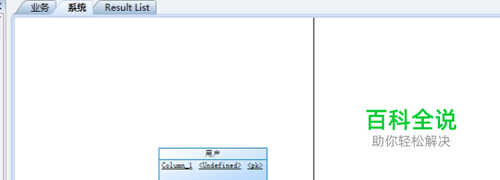

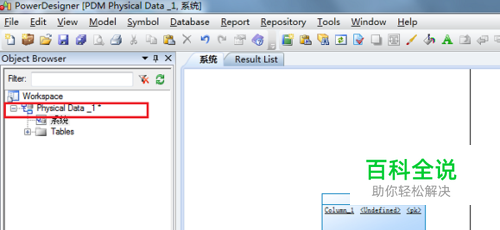

第四步，为了更好理解，我们将目前唯一的一个“图解”重命名，即鼠标右击后选中“Rename”或者直接在鼠标选中的情况下按F2，我将其命名为“系统”，如下图所示；
05

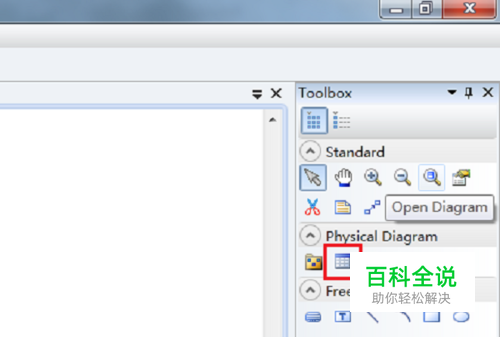

第五步，在右侧的“toolbox”处点击图上的表格，再在画布上点击，实现新建表操作，同时自行加入表格相关属性，如下图所示；
06

第六步，用鼠标右键点击模块名，在弹框中选择“New”>>“Physical Diagram”，进行新的图解创建（即另一个包），如下图所示；
07

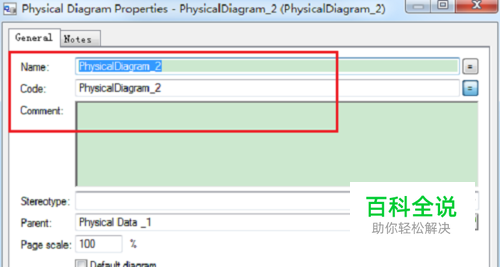

第七步，在弹框中对新创建的图解（包）命名，我将其命名为“业务”，如下图所示；
08

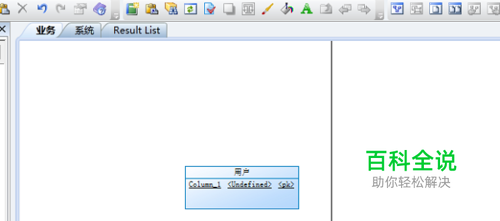

第八步，在“系统”图解页面选中“用户”表，进行复制（鼠标右键点击后点击“Edit”>>“Copy”或者用“Ctrl+c”），然后在“业务”图解页面点击右键，选择“Edit”>>“Paste as Shortcut”，这样就完成了在包里对另一个包里的表进行引用，这样随便编辑哪个表，另一个表会跟着改变，结果如下图所示。
