CAD图纸按比例缩放的方法

2024-04-08 15:05:28

在用AutoCAD 2014工作时会遇到各种各样的问题，比如需将CAD图纸按比例缩放。那么如何进行操作呢？下面小编与你分享具体步骤和方法。

操作方法

01

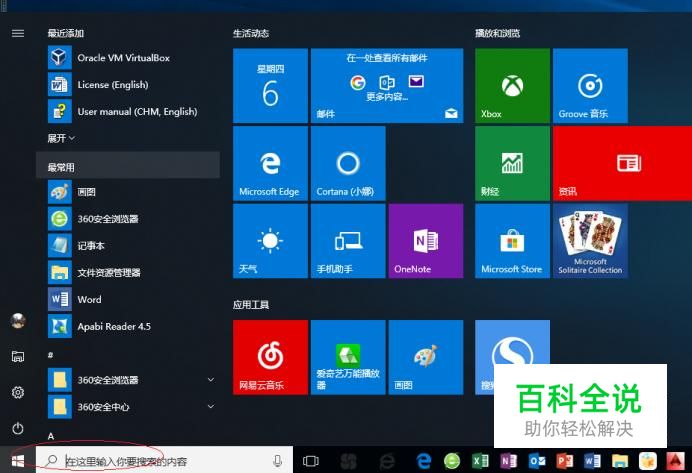

启动Windows 10操作系统，如图所示。点击任务栏"开始"按钮，用于弹出开始菜单。
02

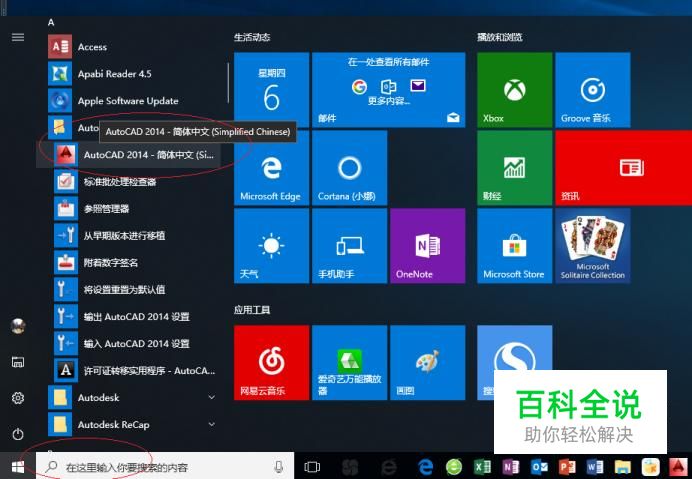

如图所示，拖动右侧垂直滚动条。展开"AutoCAD 2014-简体中文(Simplified Chinese)"文件夹，点击"AutoCAD 2014"项。
03

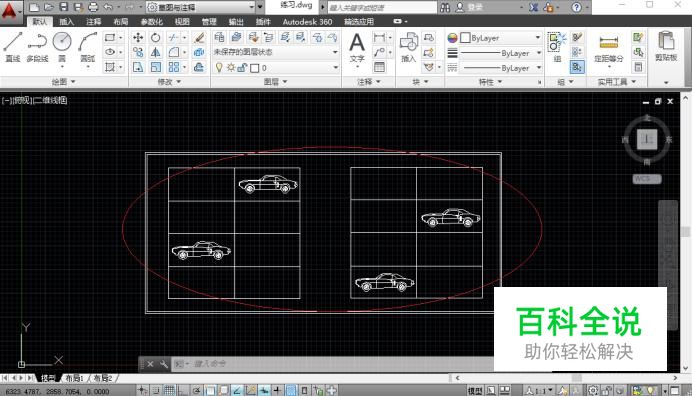

唤出AutoCAD 2014辅助设计程序窗口，如图所示。按照设计数据创建图形文件，本例要求将CAD图纸按比例缩放。
04

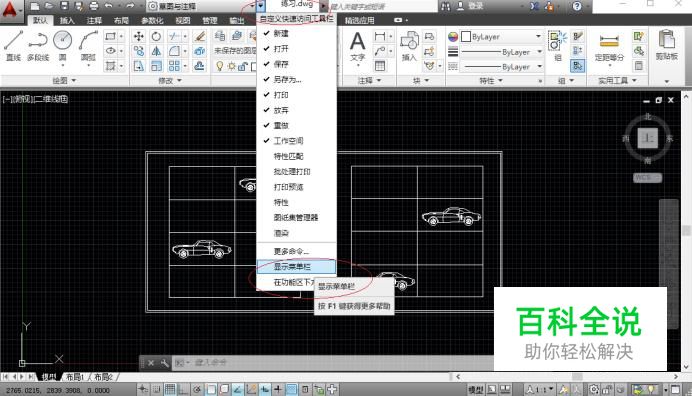

如图所示，点击自定义快速访问工具栏向下箭头。弹出下拉选项列表，选择"显示菜单栏"项。
05

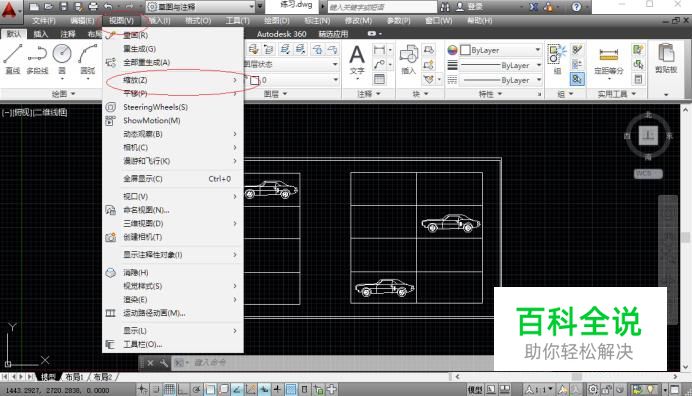

唤出"系统菜单栏"区，如图所示。点击"视图"标签，弹出下拉菜单列表选择"缩放"项。
06

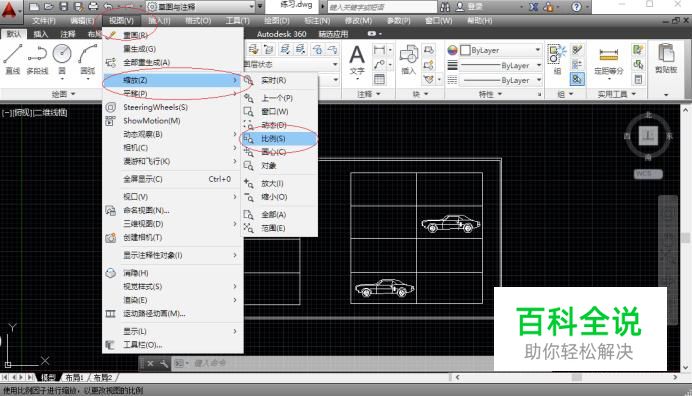

如图所示，点击"缩放"项右侧向右箭头。弹出级联菜单列表，选择"比例"项。
07

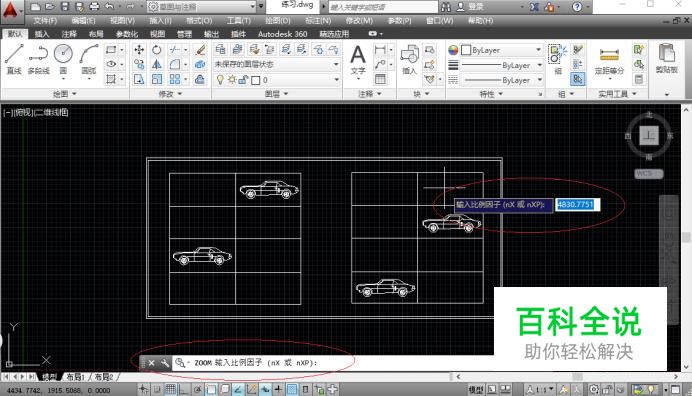

命令窗口显示"ZOOM 输入比例因子(nX或nXP)"，如图所示。文本框输入比例因子数值，按回车键确认。
08

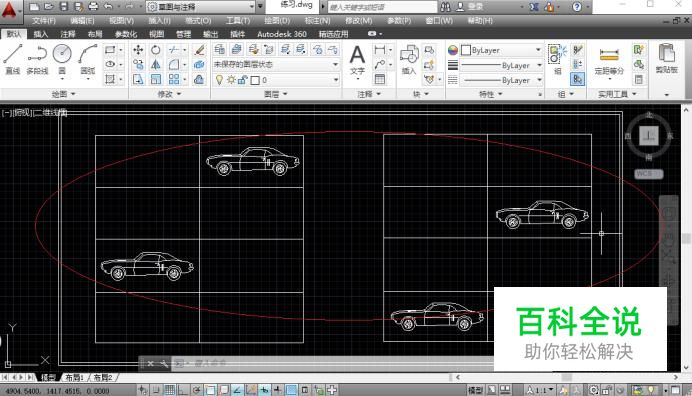

如图所示，完成将CAD图纸按比例缩放的操作。本例到此结束，希望对大家能有所帮助。
