AutoCAD增强型属性块制作和修改

AutoCAD制图过程中，经常将常用的图形做成块来调用；增强型属性块是一种带文字的块，在使用这种块时可以编辑文字；制图过程中如果用到大量相同图形时，调用增强型属性块可以提高制图效率。

操作方法

  • 01

    打开AutoCAD,绘制一个图形，这里以三相电机的电气符号为例。

  • 02

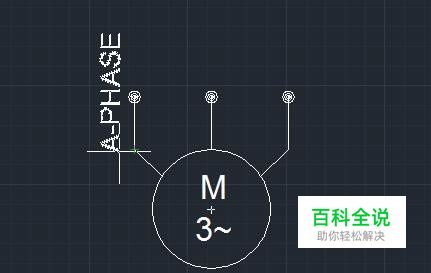

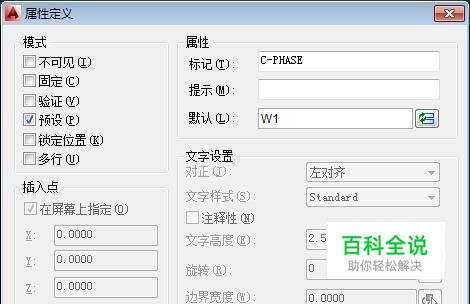

    在命令行输入ATT，按空格，打开属性定义框。“标记”表示这个文字的含义；“默认”是实际显示的值；设置文字高度和旋转角度；确定后把文字放到合适位置。

  • 03

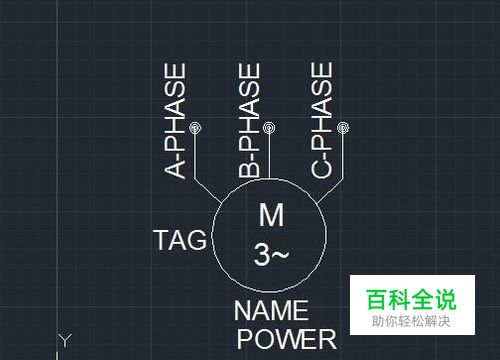

    重复使用ATT命令，将其他文字属性定义好；如果需要对齐的可以在“在上一个属性定义下对齐”前的复选框打钩。

  • 04

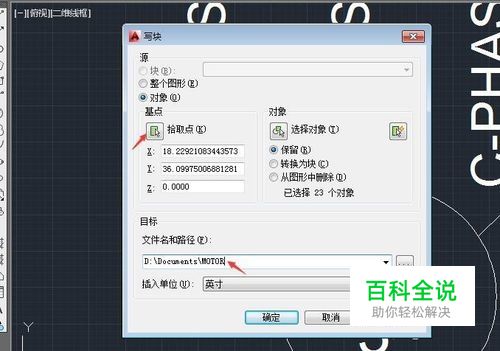

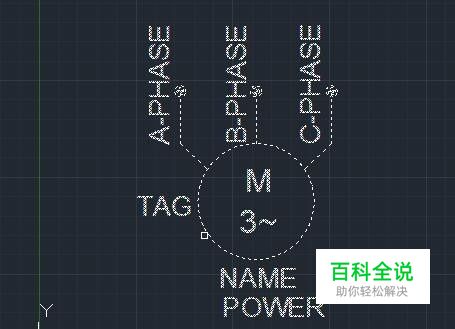

    使用wb命令打开写块窗口，“拾取点”选择图形移动的起点，“选择范围”选择全部图形，选择好保存路径和文件名。增强型属性块就制作好了

  • 05

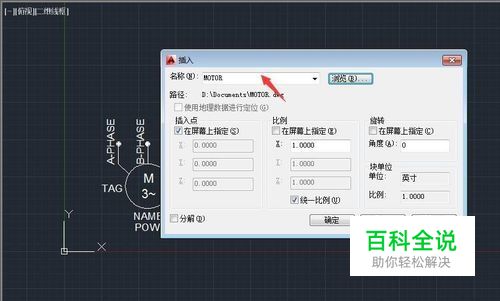

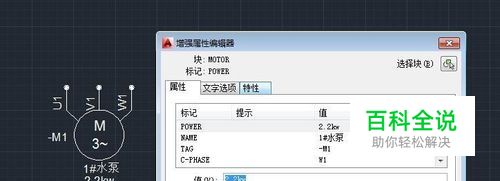

    用i命令插入块，选择制作的块，插入到图形中，双击块可以打开“增强属性编辑器”。

  • 06

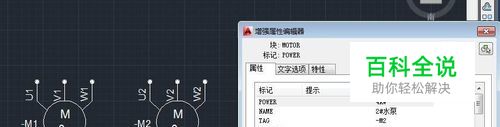

    如果想修改块的文字标注，在“增强属性编辑器”里修改相应的值，就得到一个新的图形了。
