CAD2014实例教程：[11]A3图框的绘制
A3图框的绘制
- 01

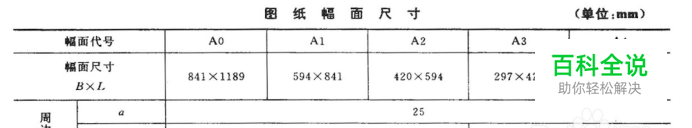

本节讲A3图框的绘制。 A3图框的大小是多少？从下面表中可以看出A3尺寸为420*297。
- 02
图纸装订和不装订参数？ 图纸有装订和不装订之分。
- 03

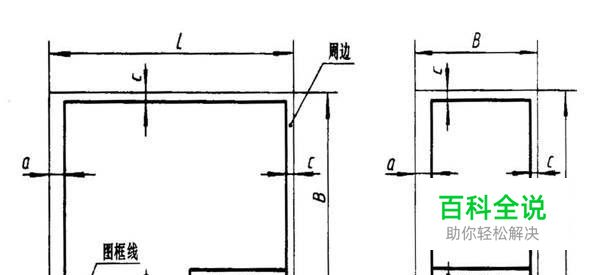

正常情况下是左边装订。需要装订的边是不是需要留更多的空间呀？上表中A就是装订边所需要留的距离。从上图（表）可以看出，需要装订的边，不管图纸大小都是25MM。而不需要装订的边，如上表C表示。对于A3、A4为5MM，而其他为10MM
- 04
如果整体图纸都不需要装订，那么我们应该按照字母E来绘制，即A2-A4各边均为10MM，A0、A1为20MM
- 05

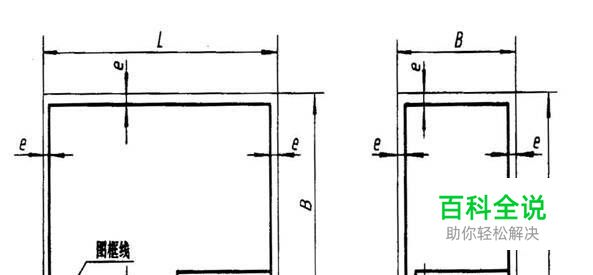

图纸的方向 图纸有横向和纵向之分。下图左图为横向装订，右图为纵向装订
