施工现场放样坐标怎么确定
第一次操作全站仪时,我们都需要确定现场放样坐标,有的点是图纸已经给出的,但是为了施工方便和精度,有时候我们会增加一些点,这些点的坐标怎么确定呢?这里用CAD给出简单的操作方法。
操作方法
- 01

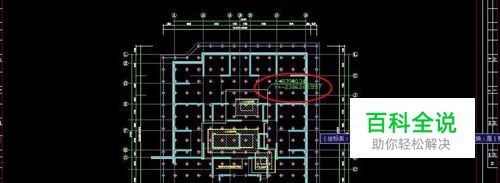

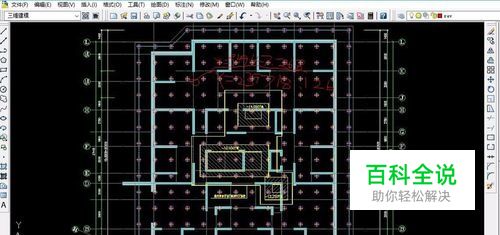

打开CAD施工图纸,最好是总图,首先核对一下电子图与蓝图的坐标是否相对应,至少选3个点核对,可以确定一个平面,点击直线按钮,移动鼠标到对应的点位,当捕捉到点时,我们确定了需要的坐标点,在CAD软件左下角有坐标点的动态显示。
- 02

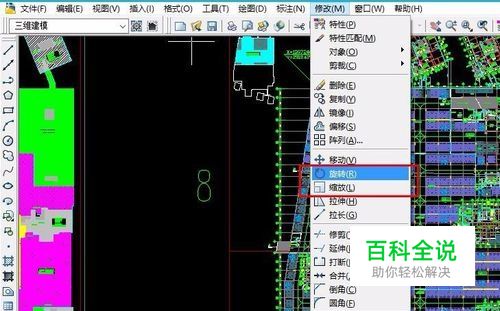

如果不对应我们要通过缩放、旋转命令,把图纸上的坐标点与蓝图给出的坐标点对应起来,我们可以多选几个点核对一下误差,一般没有误差或者误差1mm,当然,这一点误差,相对于整个工程来说,都是不值一提的。
- 03

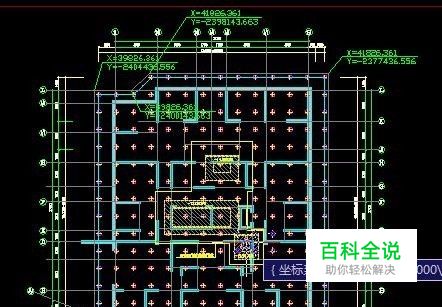

整个图纸的坐标确定后,其中的任意点的坐标我们都可以选取出来,用于放样了,但是在使用电子图坐标的时候一定要看透图纸各个部位的尺寸,有时候设计未标注坐标的,可能只是大样,如电梯井的开挖边线等;
- 04

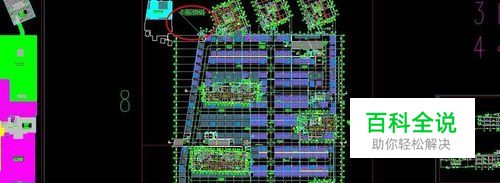

我们可以先打印图纸,然后再把需要的坐标通过点选的方式用笔写到相应的位置,这样比较灵活;但这样看起来不严谨,也有可能手误把数据抄错了;
- 05

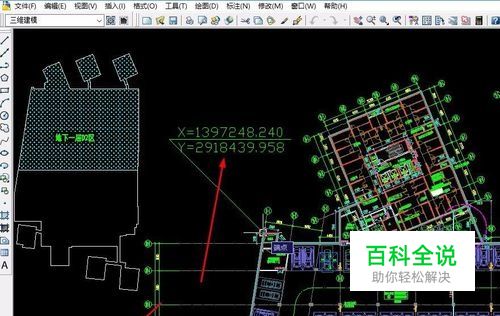

原始CAD里的坐标标注不能同时标出X、Y轴,我们可以通过安装CAD坐标插件,来实现坐标的标注。这样既美观又实用,适合大量坐标标注。
