cad的绘图教程之修改命令:分解

我们要如何在CAD中使用分解命令呢?下面我给大家讲解一下。

操作方法

  • 01

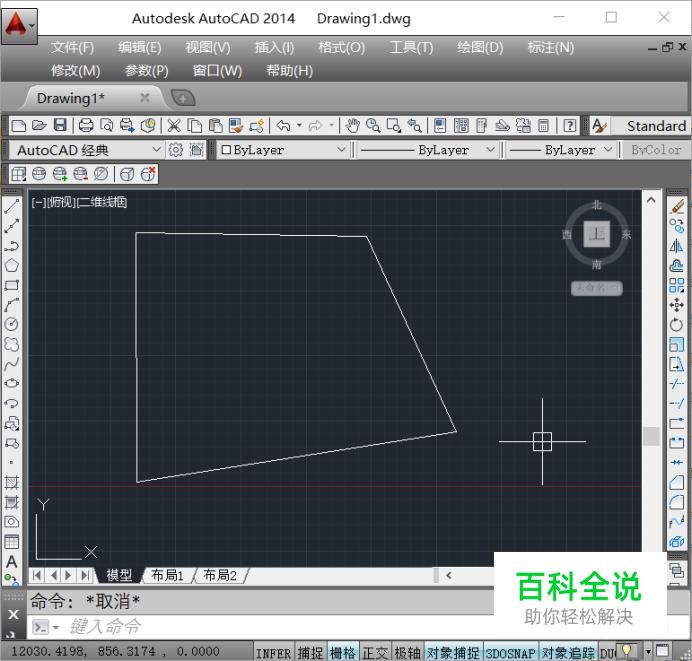

    我们先用选择工具对需要分解的块进行选择。

  • 02

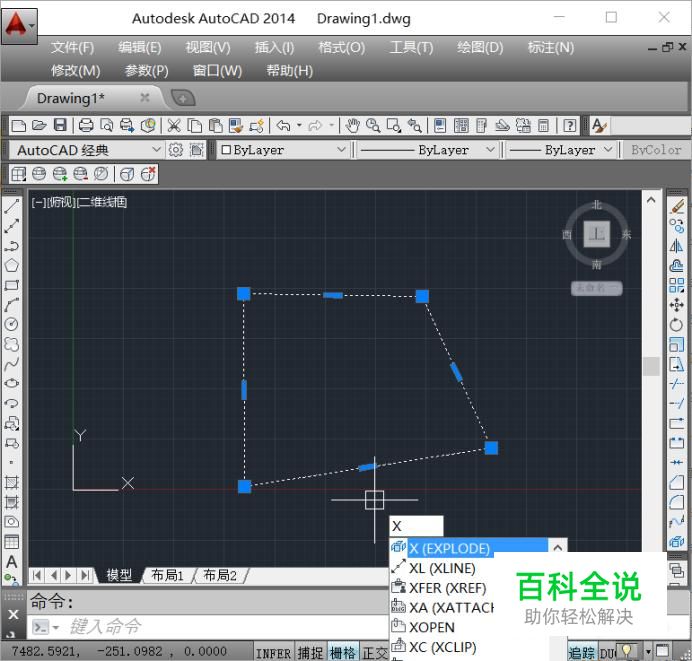

    我们输入“X”命令,空格。

  • 03

    这个时候命令已经生成但看起来没有任何变化。

  • 04

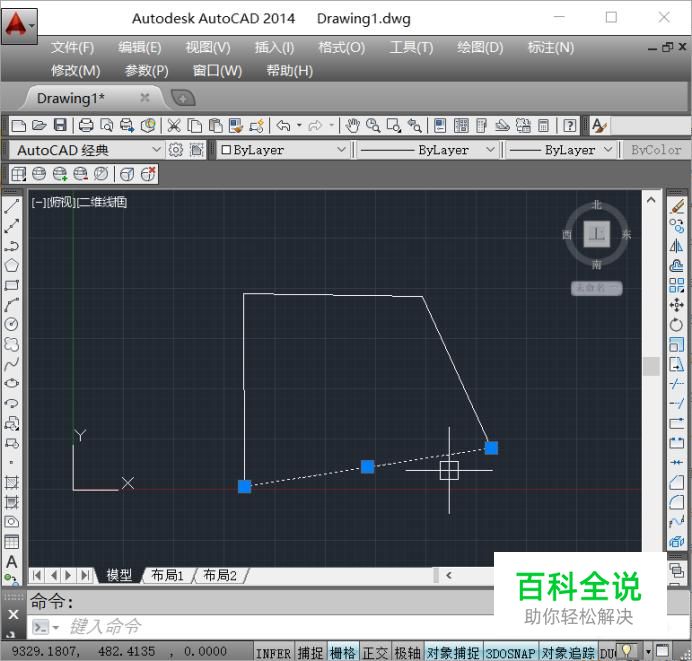

    当我们点击其中一条边的时候就会发现,四条线已经分解开了。已经不是完整的一条了。
