SketchUp如何画水管

草图大师(google SketchUp pro
)是一个用于室内设计,工程及机械上快速构图的一个软件,在这里小编为大家介绍使用SketchUp
绘制水管。这里制水管将用到路径跟随工具。

操作方法

  • 01

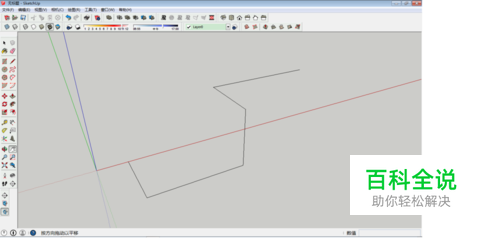

    绘制路径: 打开软件,新建场景,执行直线命令(L),画出如下图的直线,长度角度可以自由发挥,不会影响后期制图,该直线将作为后期的路径,如下:

  • 02

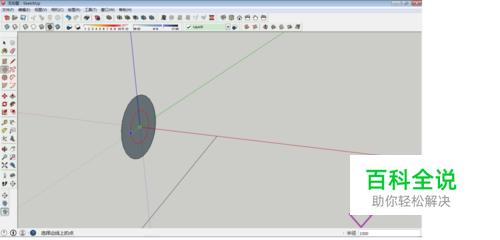

    画外圆: 执行圆工具命令(C),输入数值2000MM,该圆将作为水管的外半径;

  • 03

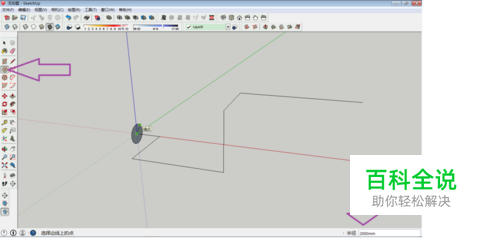

    画内圆: 执行圆工具命令(C),输入数值1500MM,该圆将作为内半径;

  • 04

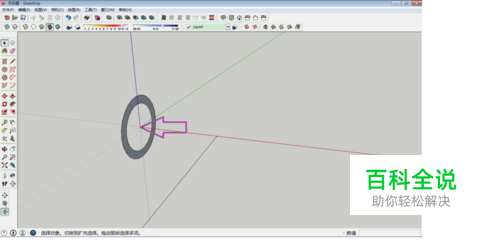

    绘制圆环: 点击圆中心的那个面,按DELETE删除,这样就形成外径2000、内径1500的圆环。

  • 05

    选择路径: 首先框选所有直线,将作为圆环的路径,即是圆环会沿着直线叠加,形成立方体。

  • 06

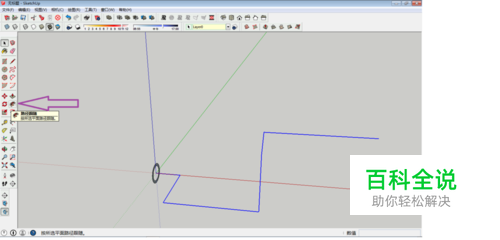

    选择工具: 然后点击路径跟随工具(F);

  • 07

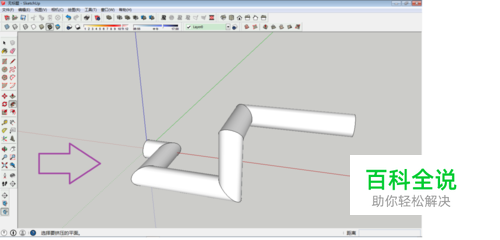

    立方体制作: 最后选择圆环,点击回车完成操作,水管效果如下:。
