在Origin的图例和纵坐标中如何写入特殊符号

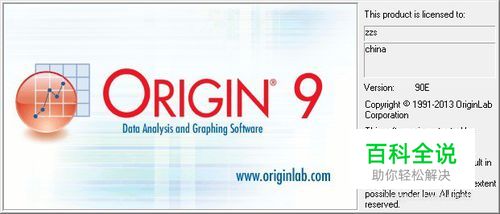

Origin是一款分析数据、处理数据、数据作图的专业性软件,应用及其广泛。同时在科学研究领域为区别各变量之间的不同,特殊符号也被广泛应用,但是作为该软件的新手和初学者,往往对于图例中特殊符号的输入不是很熟悉,小编以Origin9.0(如图所示)为软件平台,讲一下“图例和纵坐标中如何写入特殊符号”的方法与步骤

操作方法

  • 01

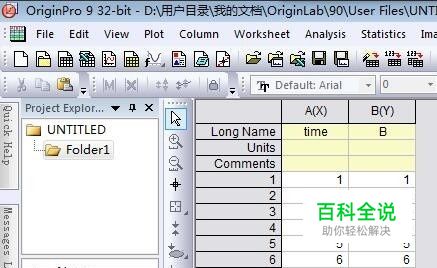

    打开Origin软件后,用自动生成函数在A,B两列中生成一串数列,具体步骤为,选中某一列,右击,单击set column value打开对话框,单击F(X)从下拉框中选定要生成数据的相应函数,生成数据如图所示

  • 02

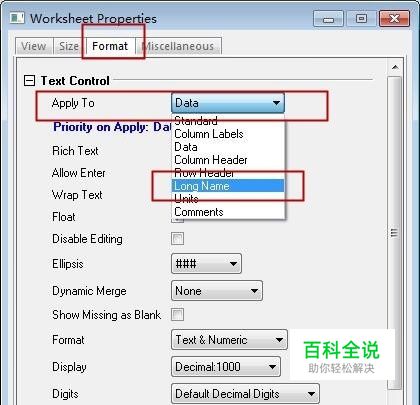

    按下键盘的F4键,出现Worksheet propertise对话框,选定Format选项卡,点击Apply to后面的下拉框,选定Long Name,然后选中Rich text 选项,点击Apply,再点击Ok,亦可直接点击ok按钮,如图所示

  • 03

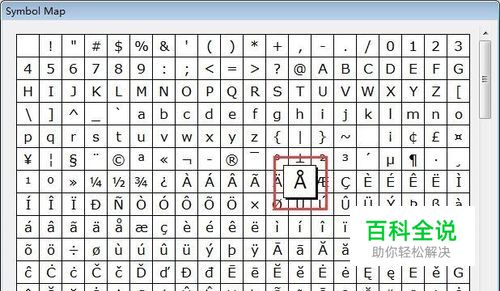

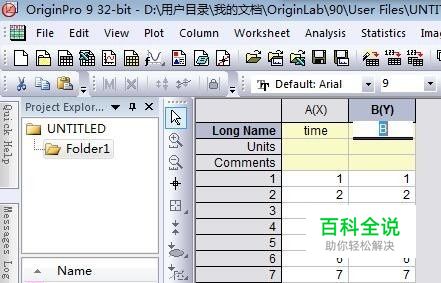

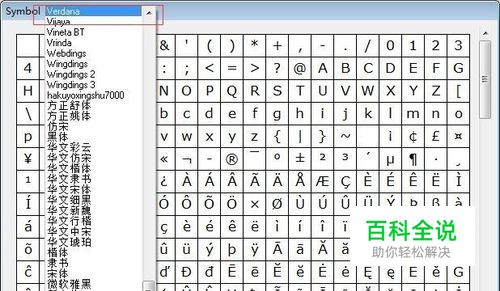

    然后回到主页面,双击对应的Long name单元格(如图1所示),再按Ctrl+m组合件出现Symbol Map对话框如图2所示,在此对话框的下方点击Font一侧的下拉框,选中相应的字体(本例选中的是Verdana),再一侧的的Unicode可选可不选,选中特殊字符后(如图3所示),然后点击insert按钮,即可在Long Name中输入特殊符号(注意,一个单元格里特殊符号 可以输入多个),输入完之后,然后单击close退出,达到主界面

  • 04

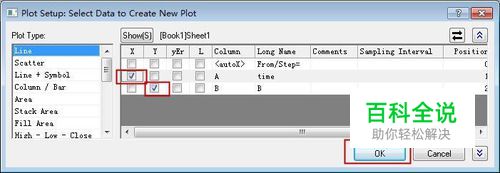

    单击主页面底部的line按钮(如图1所示),出现Plot setup,然后选中相应的坐标轴(如图2所示),然后点击ok,做出相应的的曲线

  • 05

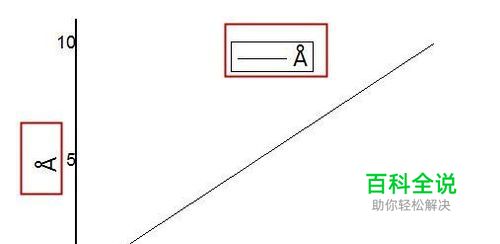

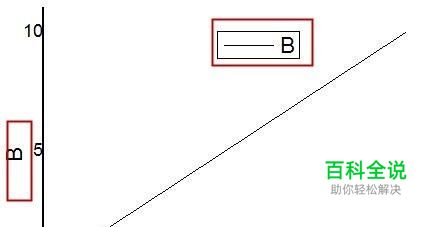

    修改之前的曲线(图1)与修改之后的曲线(图2)对比
