怎么在CAD中插入图片？

2024-03-30 09:09:43

我们平时用CAD绘制图时有时候需要照搬一个模板，或者参考一些图片来进行绘制，这时候就面临一个问题，如果你参考的图片在你所用的电脑上，那么在操作的时候需要绘制一步然后回过头来看看图片，非常麻烦。我们能不能把图片直接放在绘图区域边看边绘制呢？其实CAD是有插入图片这个功能的，小编这就和大家分享一下怎么在CAD中插入图片。

操作方法

01

第一步，启动CAD进入绘制主界面，单击“插入”。如图所示：
02

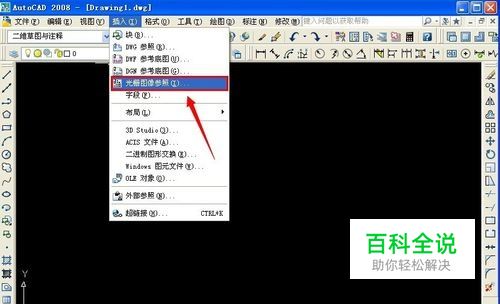

第二步，在插入下拉菜单中单击“光栅图像参照”。如图所示：
03

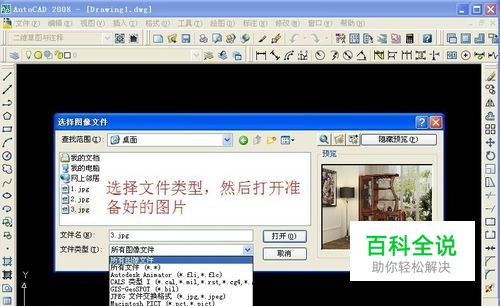

第三步，在选择图像文件窗口中选择文件类型，然后找到图片存在的位置，选中文件单击“打开”。如图所示：
04

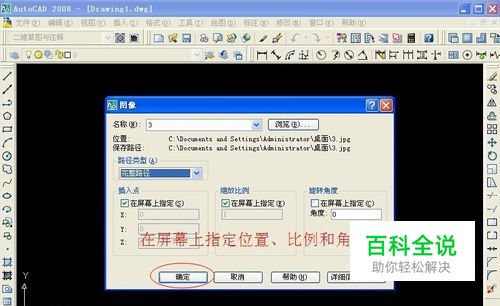

第四步，在图像窗口中设置好路径，插入点、缩放比例和旋转角度，然后单击“确定”。如图所示：
05

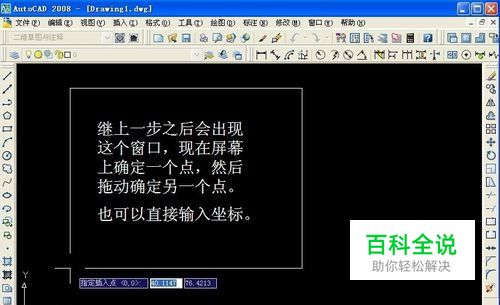

第五步，在屏幕上确定一个点，然后拖动鼠标确定另一个点，也可以直接输入坐标确定位置。如图所示：
06

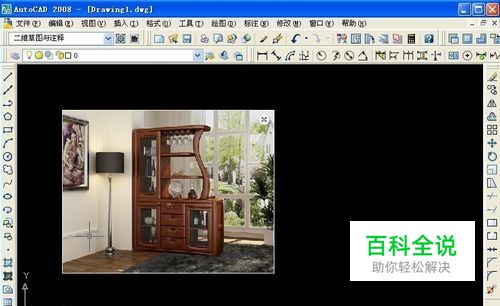

完成效果。如图所示：
