CAD教程:[20]CAD2015绘图实例之三圆相切

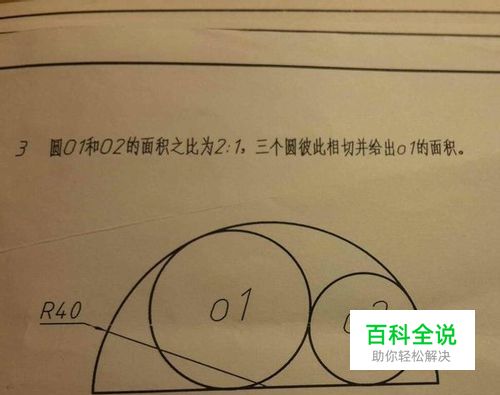

本绘图实例为网友的求助图形,下面为大家讲解下如何使用CAD软件绘制此图;图1
已知条件:大圆的半到是40,中圆是小圆的2倍,此图的难点在于:中圆与小圆的尺寸没有给标示出来;图2为绘图结果;

操作方法

  • 01

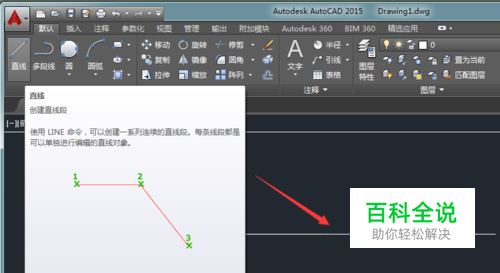

    启动CAD2015软件后,使用直线命令绘制一条需要的直线;

  • 02

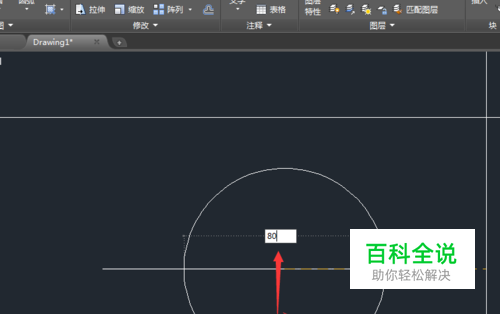

    使用圆心、直径绘制80的圆,圆的圆心要落在第一步绘制的直线上;

  • 03

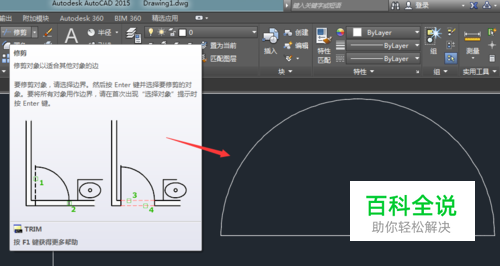

    使用修剪命令剪掉多余、不要的直线;

  • 04

    以相切、相切、半径绘制半径为10的小圆;

  • 05

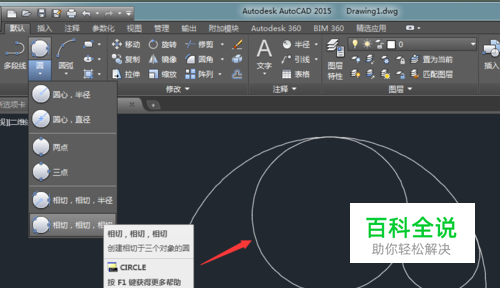

    以相切、相切、相切绘制中圆;

  • 06

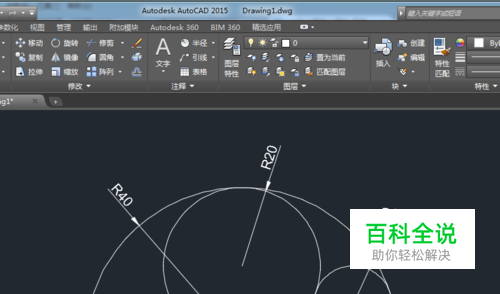

    通过半径标注,来检验我们绘制的CAD图形是否符合要求,检验后得出的结论是正确的,那么本例就设计完成啦。

  • 07

    经验总结: 对于图纸上少尺寸的图形,我们在设计时必须经过尝试才能找准其最终的尺寸,从而绘制出符合要求的图纸,绘图者一定要细心。
