MATLAB如何导出透明的高清晰图片到word?
MATLAB是矩阵实验室的意思。由于集成了诸多的功能为工程和科研人员所亲睐。在撰写科技论文时,如何将MATLAB中的图片以一种高清晰和透明背景的形式导入到word中是困扰很多初学者的难题,下面对这种情况做详细地介绍!
操作方法
- 01

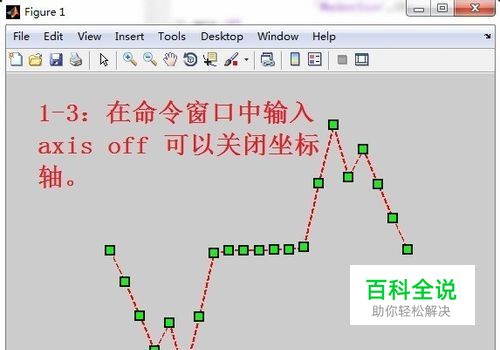

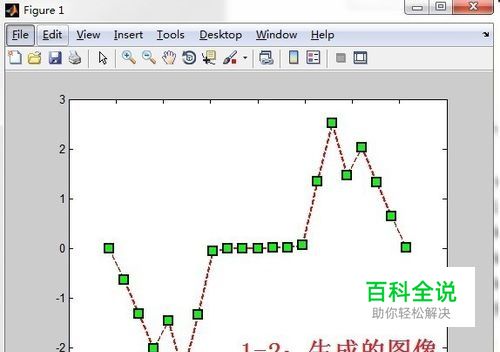

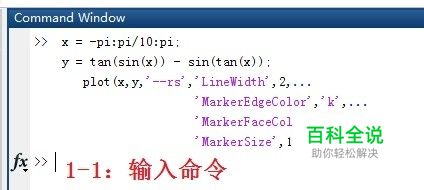

在命令窗口中输入下列命令: x = -pi:pi/10:pi; y = tan(sin(x)) - sin(tan(x)); plot(x,y,'--rs','LineWidth',2,... 'MarkerEdgeColor','k',... 'MarkerFaceColor','g',... 'MarkerSize',10) 生成的图像如图1-2所示。 在命令窗口中输入(axis off)关闭坐标轴,如图1-3所示。
- 02

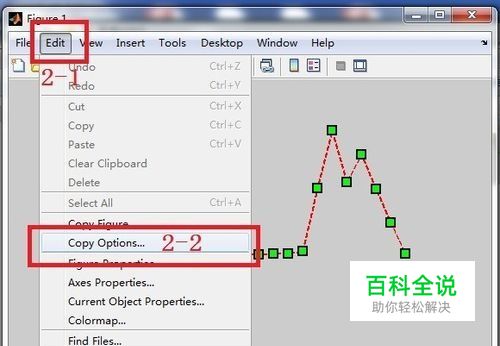

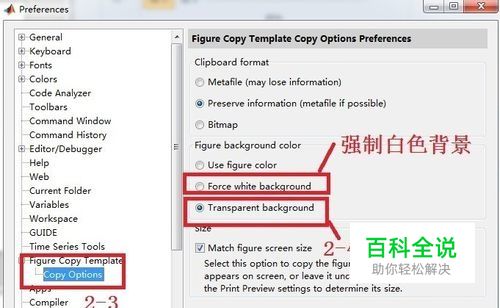

如下图,依次点选 Edit (2-1)---copy options... (2-2)----选中 (2-3)---点选 (2-4)的transparent background(透明背景),设置完后点“ok”。force white background 表示强制白色背景。
- 03

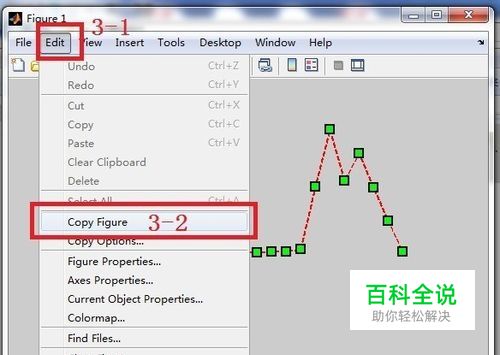

如下图,重新点击Edit (3-1)---copy figure (3-2)。
- 04

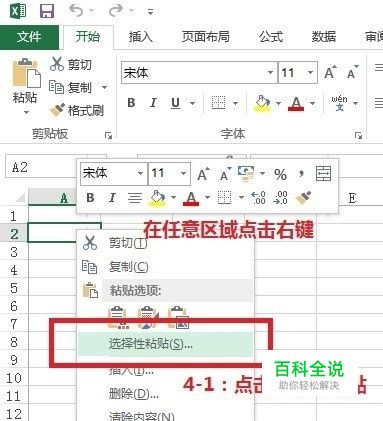

打开excel,选中任意一个格子,右键---选择性粘贴。
- 05

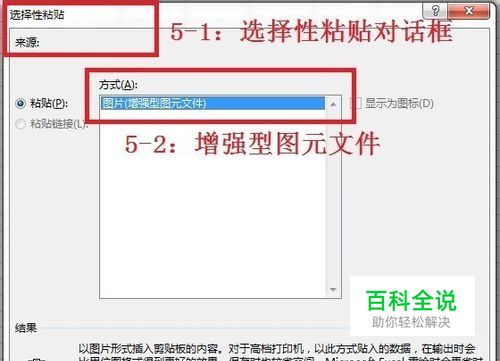

然后出现了“选择性粘贴”的对话框 (5-1)。方式:图片(增强型图元文件)(默认的情况,如图中的 5-2)。然后点击“确定” (5-3)。
- 06

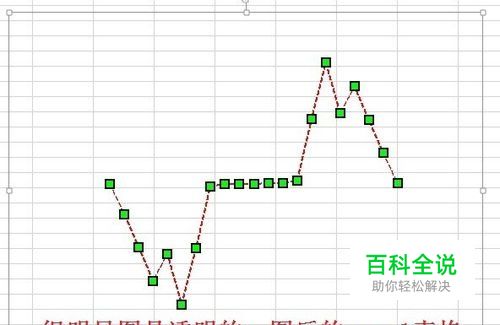

粘贴后的图如下所示。很明显可以看到这个图是透明的背景,可以看到图后的excel表格!而且非常清晰!进而可以将其复制或剪切到word中去!读者们可以自己尝试下,作者已亲测N次!绝对有效!
