solidworks怎么调出标准件
大家在用solidworks做三维模型设计的时候，经常涉及到螺栓、齿轮、轴承等模型，这些模型如果自己画，还需要去查机械设计手册上的很多参数，非常麻烦。其实不需要自己画，这些都是标准件，直接调出即可。
操作方法
- 01
首先打开solidworks，零件模式级装配模式下均可，如图所示
- 02

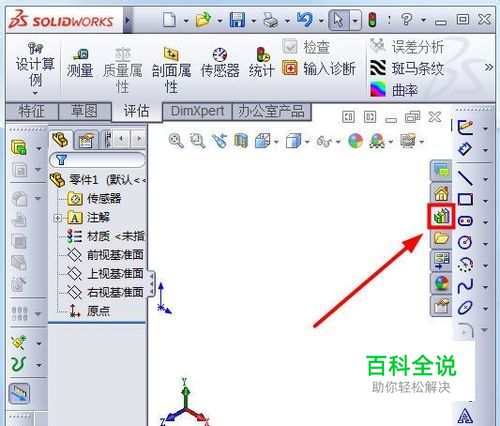

点击界面右上角的符号，如图所示
- 03

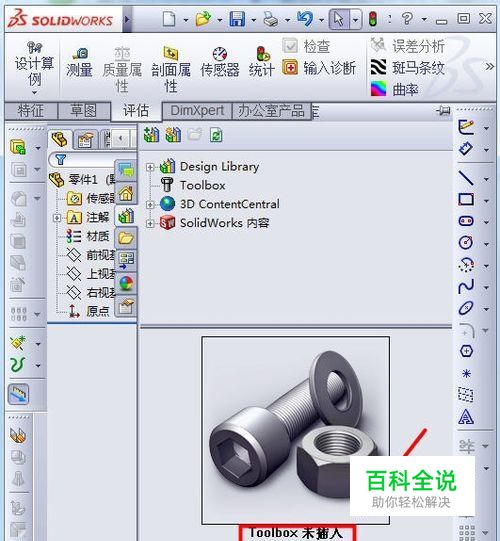

点击后，进入界面，显示“toolbox为插入”，点击“现在插入”，如图所示
- 04

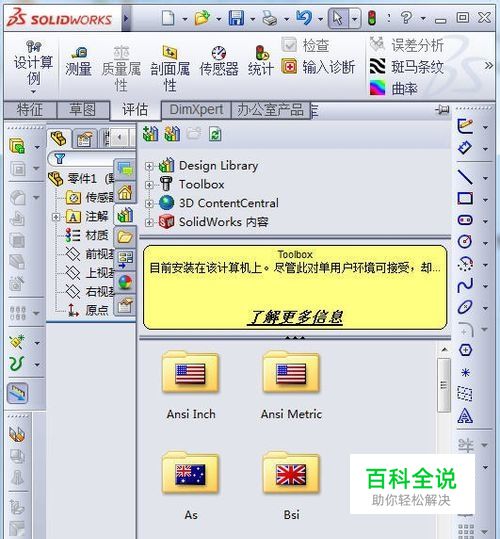

插入之后，显示很多标准，有美国标准、日本标准、英国标准，中国标准等等，如图所示
- 05

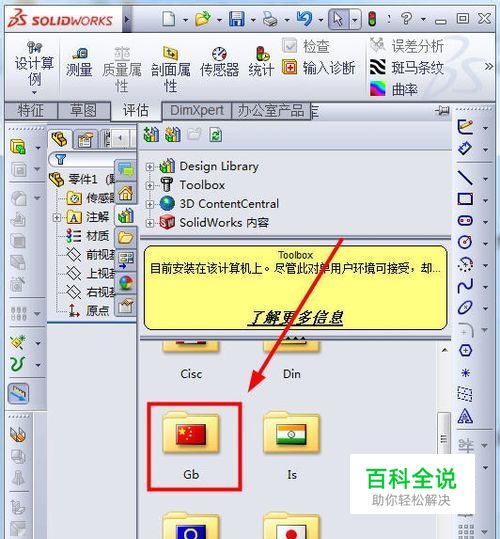

根据自己设计选择标准，我这里以中国标准GB为例，双击进入，如图所示
- 06

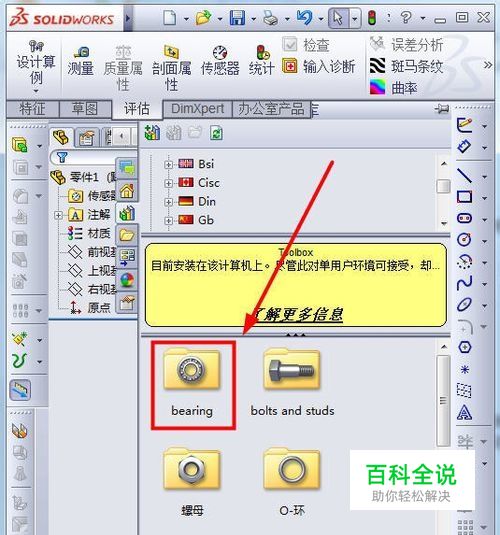

进入界面，可以看见很多标准件：轴承、螺栓、密封圈、螺母等很多类型的标准件，这里以调出轴承标准件为例，双击轴承“bearing”，如图所示
- 07

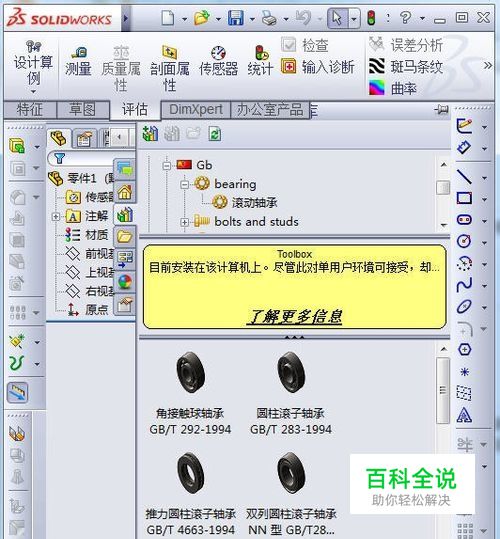

再点击“滚动轴承”，进入界面，如图所示
- 08

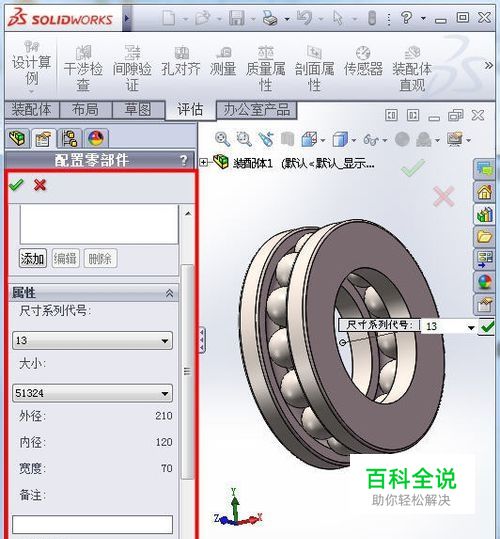

选择你要的标准件，按住鼠标左键，拖动到界面空白位位置，弹出配置零部件，如图所示
- 09

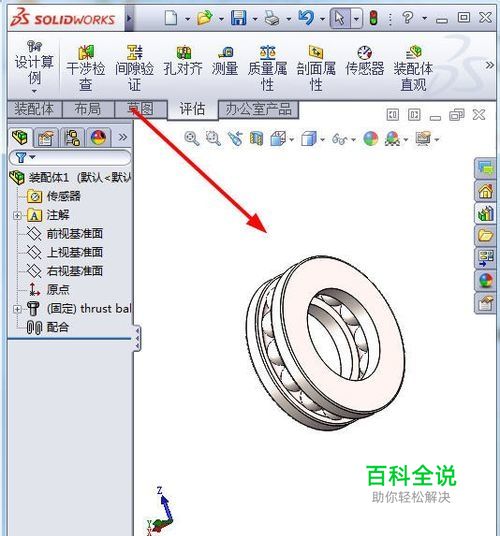

选择轴承代号级大小，打勾确定，轴承标准件就调出来了，如图所示
