Altium Designer设计原理图及PCB电路的简明步骤
Altium Designer是大部分电子和电气工程师常用的PCB设计软件。在使用最少的软件功能和最少步骤的前提下，本文以图文的方式介绍如何快速准确的设计完成一个完整PCB电路图，希望对广大PCB设计开发人员有所帮助。
操作方法
- 01

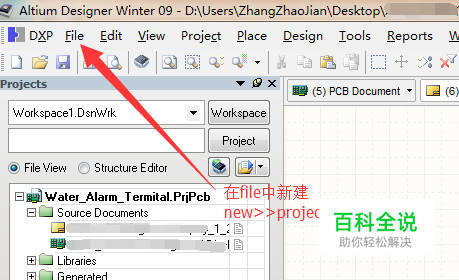

1，打开Altium Designer软件，新建一个工程：PCB project。在新建的PCB project上点击右键，添加新文件（原理图？PCB图？），保存时分别保存“原理图”“PCB图”和“工程文件”
- 02

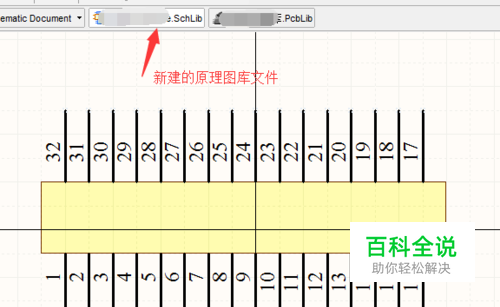

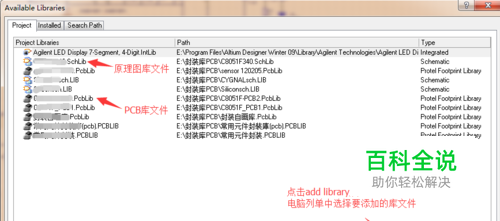

2，添加原理图库和PCB库文件到新建的工程中。也可以自己绘制原理图库和PCB图库。当明确项目要求后，可以确定原理图中所使用的元器件名称，型号和引脚定义。在新建的“工程”右键>>add new to project >>schematic libarary 新建库文件(后缀名为：.schlib），通过菜单栏下的“place”选择功能块进行绘制。
- 03

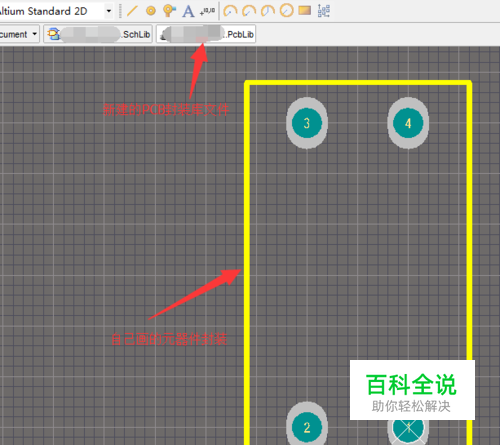

3，自己绘制PCB封装库。当从网络中找不到你想要的元件封装，或者你所用的元件是新出的产品，此时该元件的封装需要亲自绘制。利用游标卡尺或查看该元件datasheet中的封装信息来确定元件管脚行与列之间的距离。在新建的“工程”右键>>add new to project>>pcb library 新建库文件（后缀名为：.pcblib）。
- 04

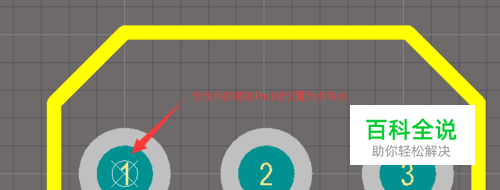

4，特别注意，封装库文件自己绘制完成后需要重新命名，并且设置参考点，目的是在PCB生成时软件能明确此元件封装的坐标信息！设置参考点的方法为：edit>>set reference>>pin1
- 05

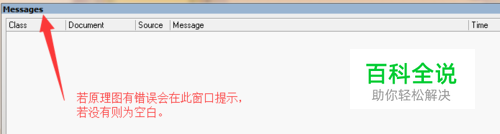

5，原理图绘制完成后编译。原理图绘制完成检查无误后开始编译，若仍然有错误会在编译结果中提示。编译快捷键为“C”“D"，即连续按下键盘上的C和D即可。
- 06

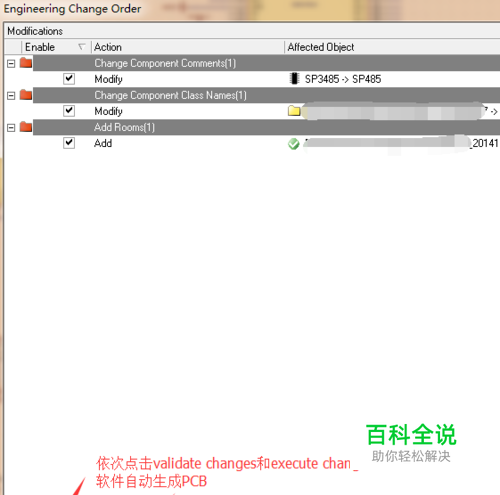

6，生成PCB。原理图编译无错后即可生成PCB。在原理图界面点击：design>>update pcb document xxxx.pcbdoc生成PCB文件。其中xxxx为你原理图的名称。
- 07

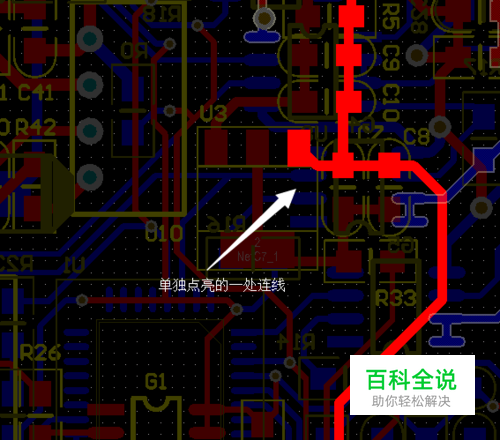

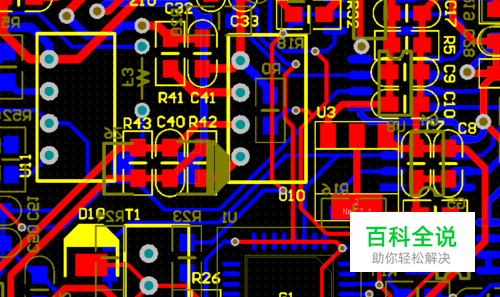

7，在生成的PCB界面，手动摆元件和连线。初步生成的PCB元件是依次排列，连线也不符合要求，此时需要你自己手动连线和摆元件，以达到满意的要求为止。元件重新摆正位置后的效果如下图所示。
