CAD2010线性、标注等入门设置

CAD安装后默认加载的线性和标注不一定适合当下的画图要求，那就需要设置一下,现在以2010CAD未激活版做一下示范。

操作方法

  • 01

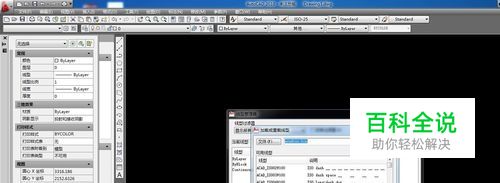

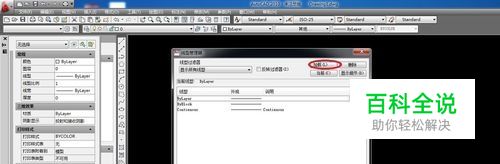

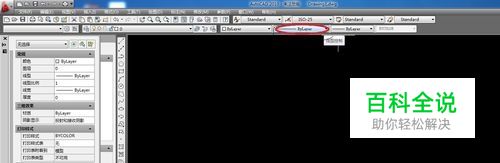

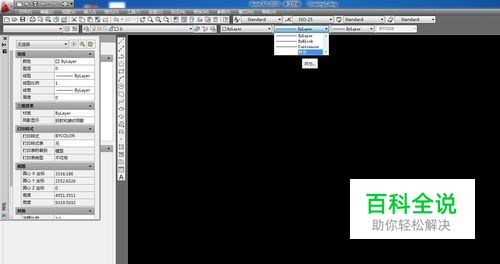

    添加不同线性。点击任务栏的线性控制按键，选择下拉菜单的其他选项，出现线型管理器窗口，点击加载选项，选择需要的线性。

  • 02

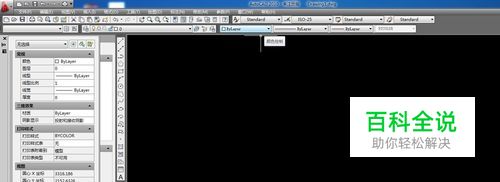

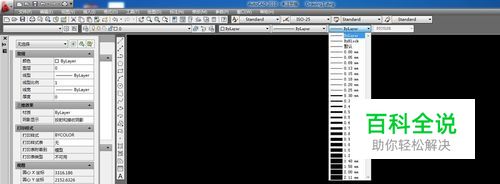

    修改线性颜色和粗细。颜色就是点击颜色控制，选择需要的颜色。

  • 03

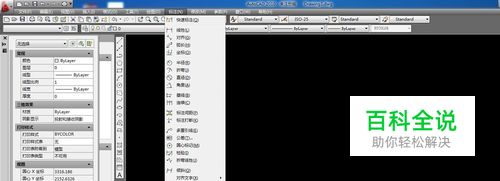

    标注设置。点击菜单栏里的标注，选择下拉菜单的标注样式。

  • 04

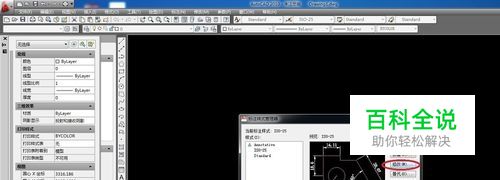

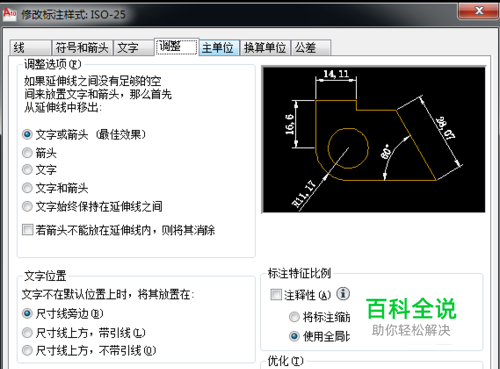

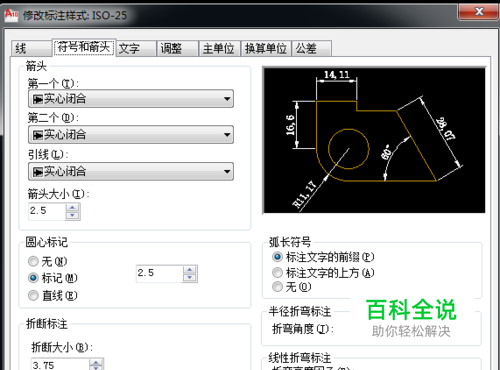

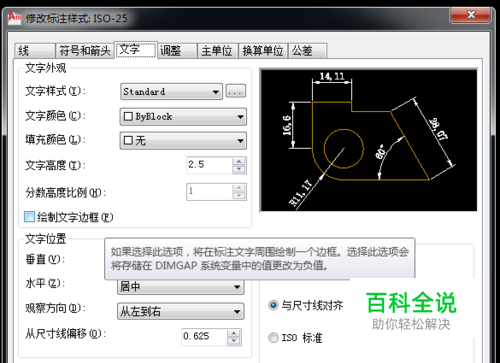

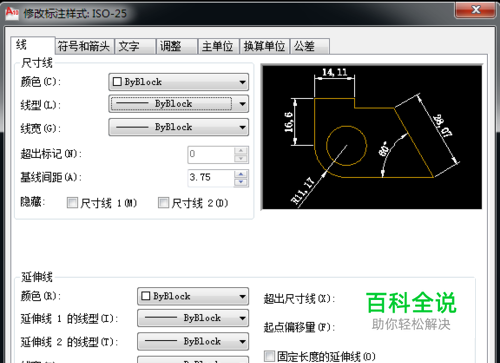

    标注样式管理器窗口中点击修改，修改箭头大小，标注字体大小以及离标注线距离。
