protel99SE中如何放置输入（输出）端口？
protel99SE是一款非常实用的软件，今天小编就给大家介绍一下如何在protel99SE中设置输入/输出端口。
操作方法
- 01
在原理图上放一个排阻
- 02

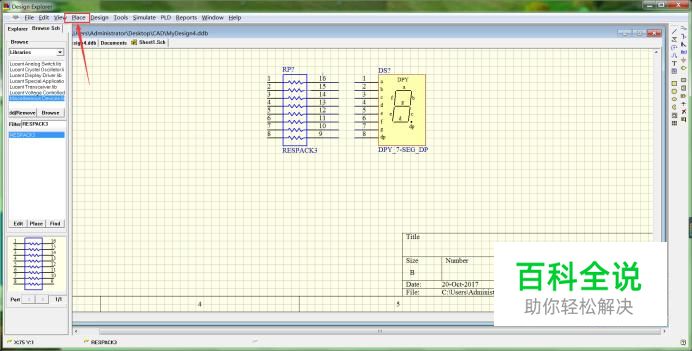

选择【Place】/【Poert】命令
- 03

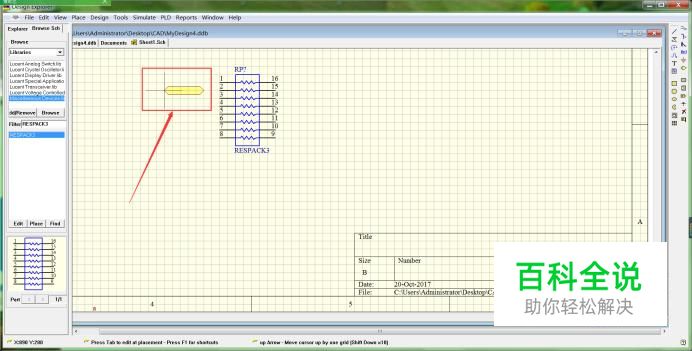

运行放置输入/输出端口命令，光标会变成十字形状，且有黄色菱形I/O端口跟随。
- 04

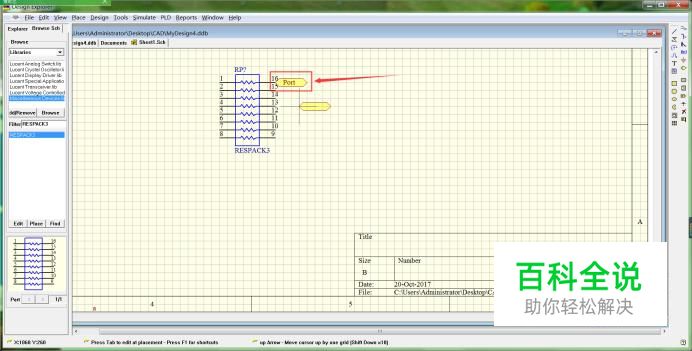

将光标移到与导线产生电气连接的位置，单击鼠标左键，定位I/O端口的一端，移动鼠标光标到合适的位置，单击鼠标左键则完成当前I/O端口的放置。
- 05
单击鼠标右键，系统会退出放置I/O端口的状态。
- 06

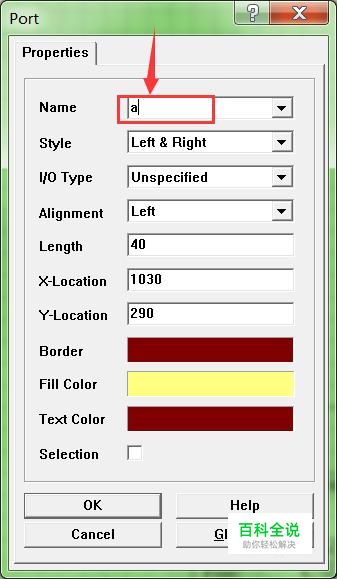

用鼠标左键双击放置完的I/O端口，将弹出端口属性对话框，更改端口的名称，完成后点击OK按钮。
- 07

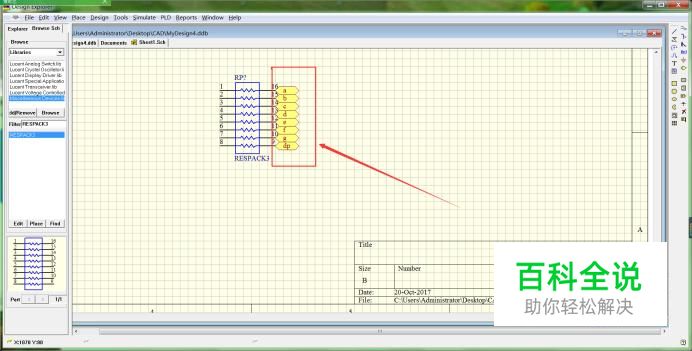

用同样的方法设置和放置其他的I/O端口，最后结果如图所示。
