在CAD中如何执行偏移命令
CAD是一款强大的制图软件，现在就和小编一起学习下如何使用CAD中的偏移功能吧。
操作方法
- 01

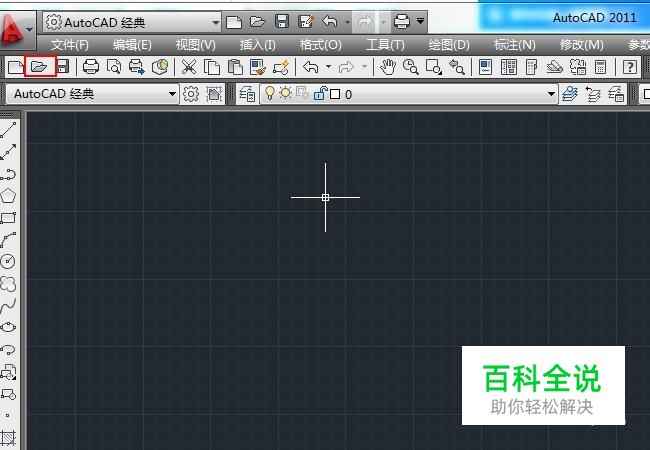

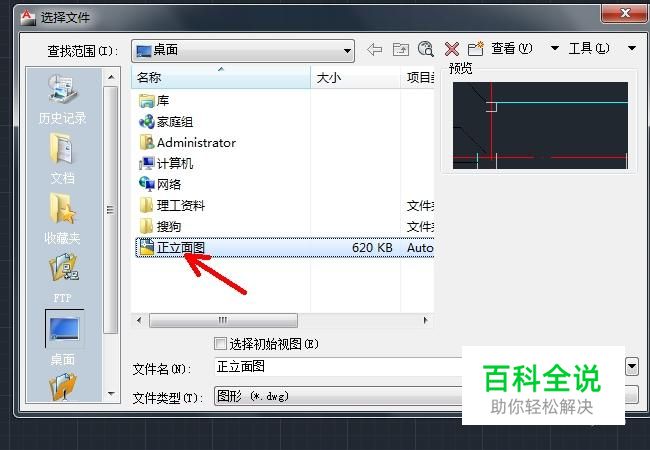

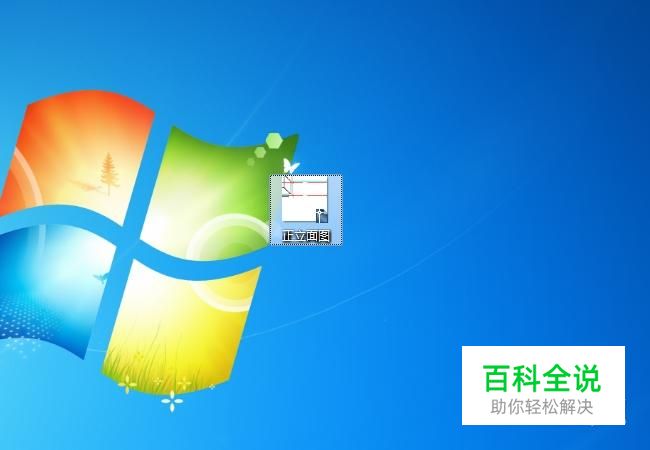

双击运行CAD2011，打开图纸（小编以桌面的“正立面图”为例），在软件界面选择“打开”，然后在弹出的对话框中选择“正立面图”点击“打开”。
- 02

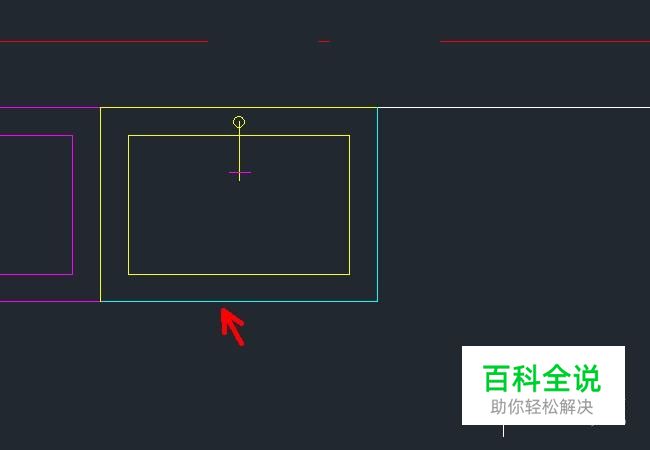

我们选择偏移的线段，发现“青色部分”为一个整体，这时候如果我们进行偏移整个“青色线段”将会被偏移到指定位置。
- 03

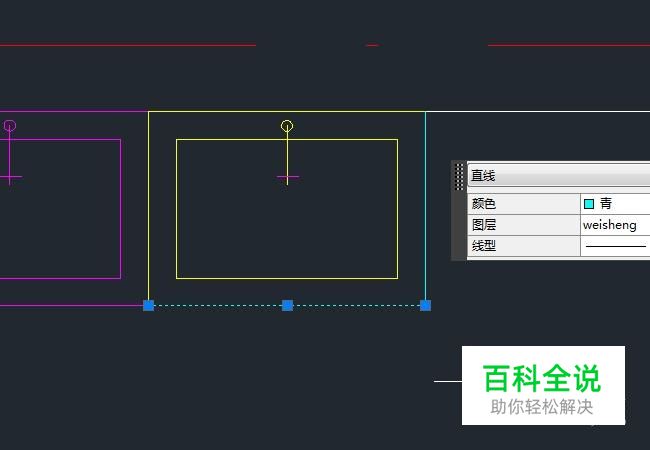

在命令栏输入“x”，选择青色线段为对象按空格键，我们会发现青色部分已分成两条线段。
- 04

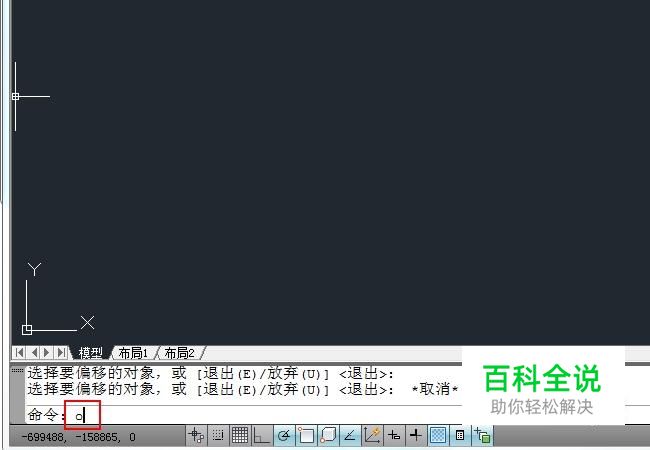

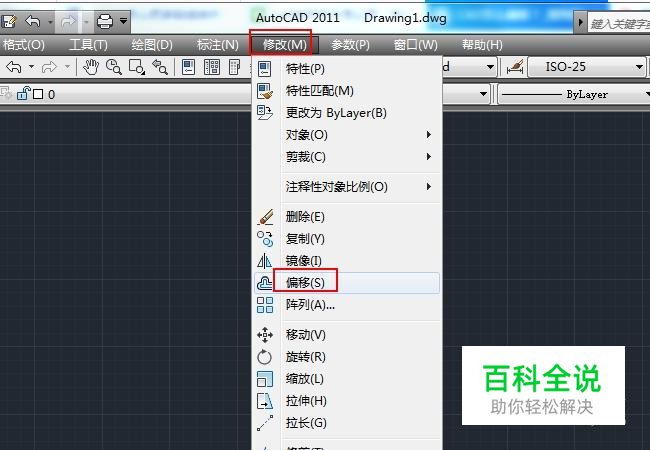

在命令栏输入“o”命令，也可以在菜单栏点击“修改”，选择“偏移”命令。
- 05

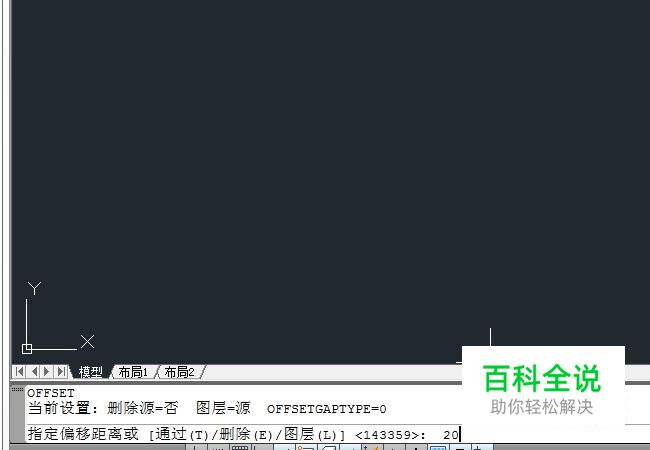

指定偏移距离，这里小编指定偏移距离为20单位。
- 06
选择偏移对象，选中后所选线段变为虚线。
- 07

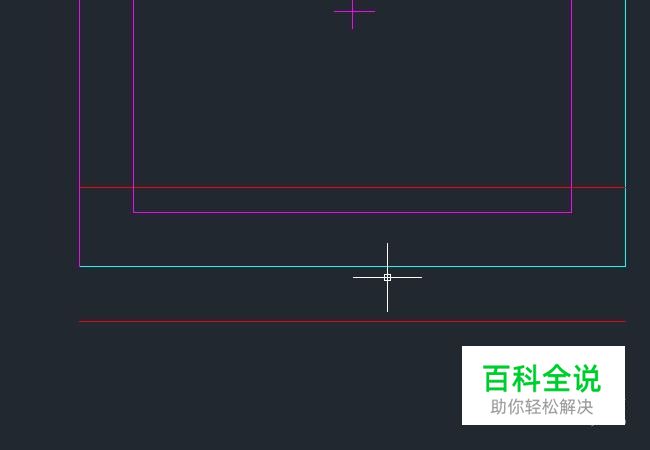

然后“指定要偏移的那一点”，如果我们想要向上偏移就点击偏移对象上面一点，同样我们想要向下偏移就点击偏移对象下面一点。小编这里将偏移后的线段颜色改为红色方便大家区分。
- 08

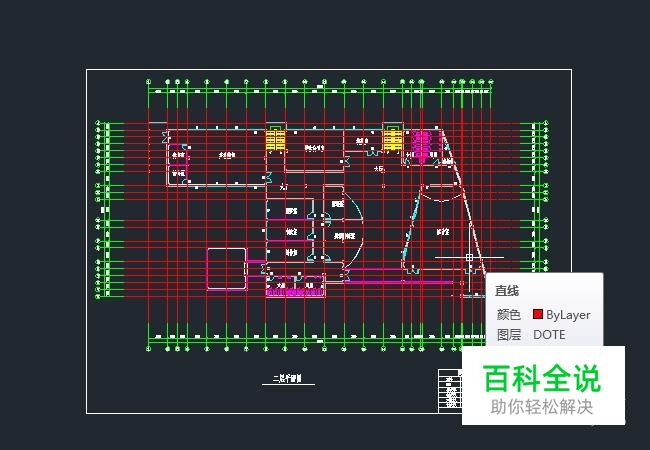

经过以上操作我们就完成了在CAD中直线的偏移操作，怎么样小伙伴是不是很简单呢？
