ArcGis 属性字段标注转CAD注记的方法

ArcGis 属性字段标注转CAD注记的方法。
本教程只阐述方法，不去刻意讲一些为什么，注意什么，因为有的时候讲的越多越乱。
自己学会了之后慢慢揣摩开发效果会更好。

操作方法

  • 01

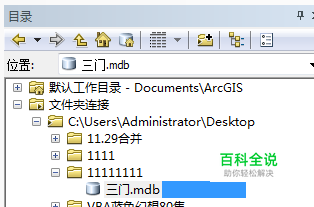

    新建一个“个人地理数据库”，最好与源SHP同名。

  • 02

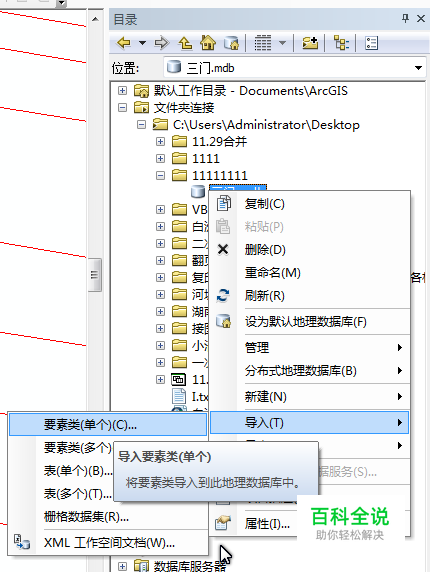

    数据库上右键——导入——要素类（单个），导SHP到数据库。

  • 03

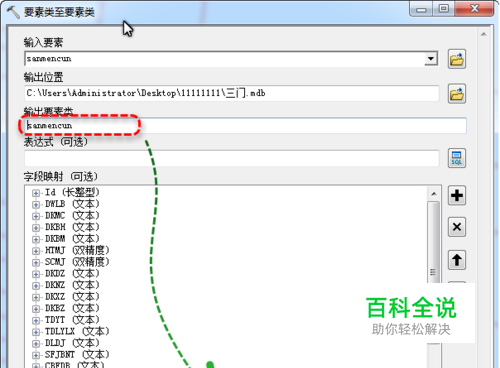

    命个名，点击确定执行导入操作。

  • 04

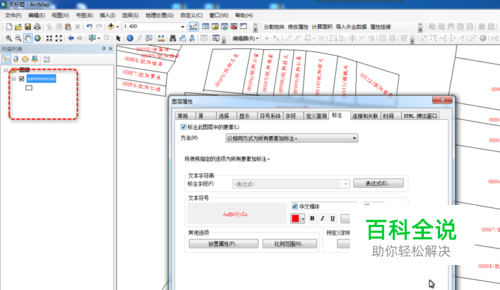

    将数据库中图层“加载”，右键“属性”进行字段标注。标注后进行缩放，至合适显示比例。

  • 05

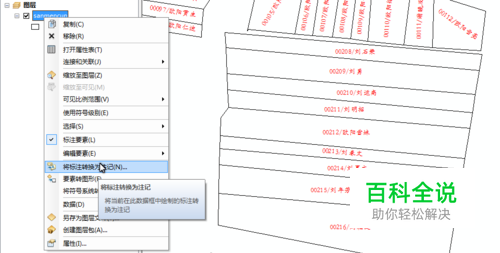

    缩放至合适显示比例后在“图层名”上右键——将标注转换为注记。

  • 06

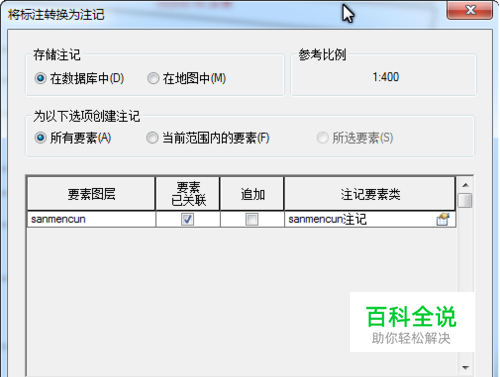

    此对话框不需编辑内容，直接点击“转换”即可。

  • 07

    转换完成后字段标注成为 “注记” 图层，可以进行大小与位置等的属性调整。

  • 08

    调整使用“编辑注记工具”；编辑过程记得点保存，编辑完成应“停止编辑”。

  • 09

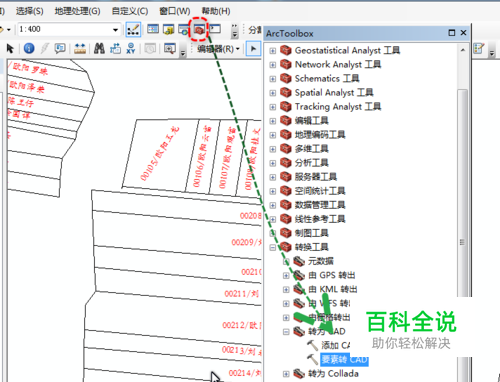

    转为CAD： 使用ArcToolbox 的“转换工具”——转为CAD——要素转CAD功能。

  • 10

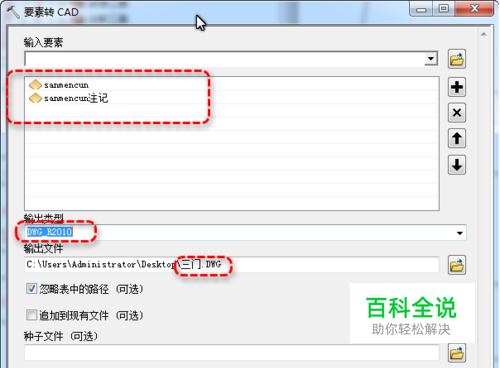

    输入转换要素，一般先输入图形图层，后输入注记层；输出类型根据需要选择CAD文件版本，建议2004；输出文件位置与名称可自行编辑。
