如何通过plcsim，是西门子PLC与WINCC建立连接
通过plcsim，使西门子300或400PLC与WINCC建立连接
操作方法
- 01

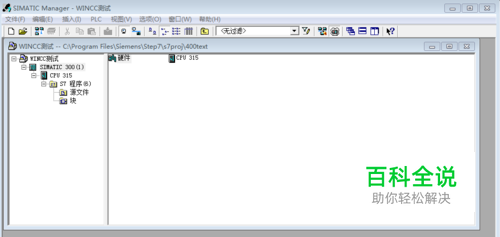

打开step7，新建一个项目和300站点
- 02

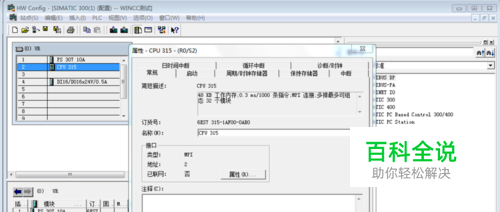

进入硬件配置，依次插入电源，CPU，信号模块，并记下MPI地址，默认为“2”，保存退出
- 03

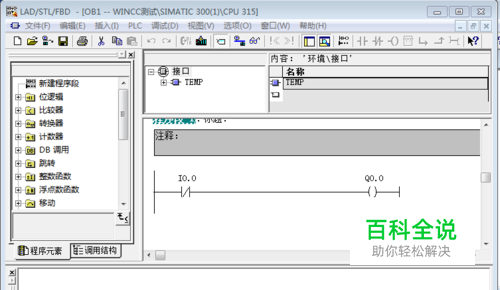

在OB1中新建一段程序，保存退出
- 04

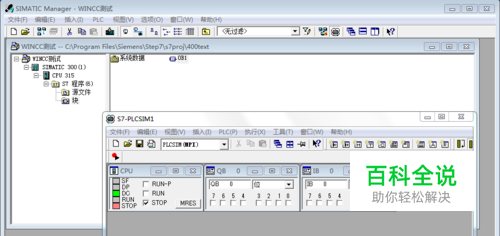

打开S7-PLCSIMV5.4，下载站点硬件配置及软件
- 05

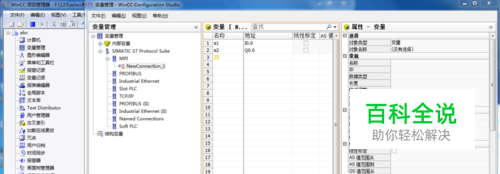

打开wincc管理器，新建一个测试项目，双击变量管理添加变量：添加“S7-MPI”通道，新建一个连接,创建变量，并关联PLC地址
- 06

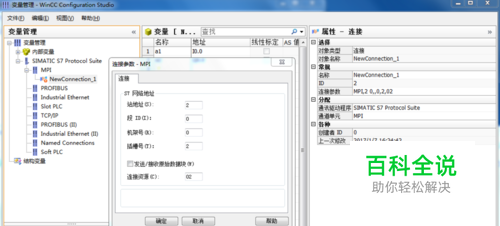

右击新建连接“NewConnection_1”，设置连接参数,设置和PLC保持一致
- 07

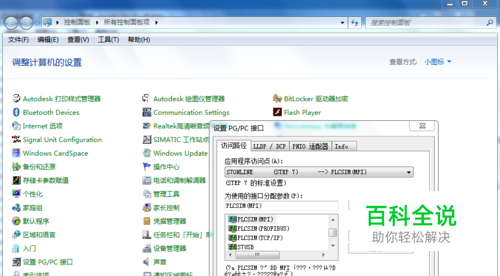

打开“控制面板”>"设置PG/PC接口"，把S7ONLINE连接改成“PLCSIM(MPI)”
- 08

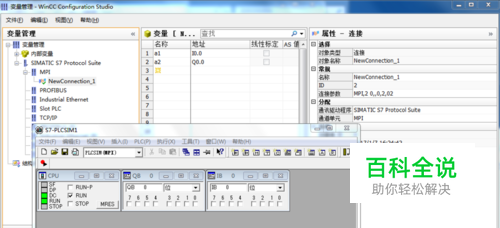

打开仿真器，把PLC改成“RUN”模式，此时wincc变量管理下的“NewConnection_1”显示已经连接
- 09

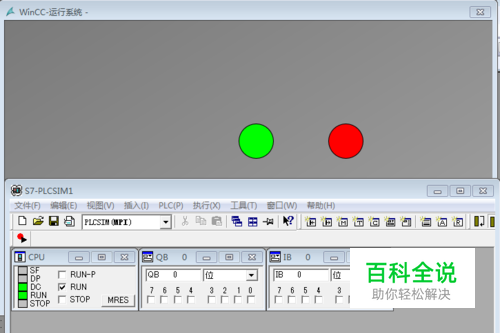

在wincc中新建一个图像，关联变量表中的变量，保存运行，圆圈颜色变化和PLC程序一致
