什么是综合布线系统？
操作方法
- 01

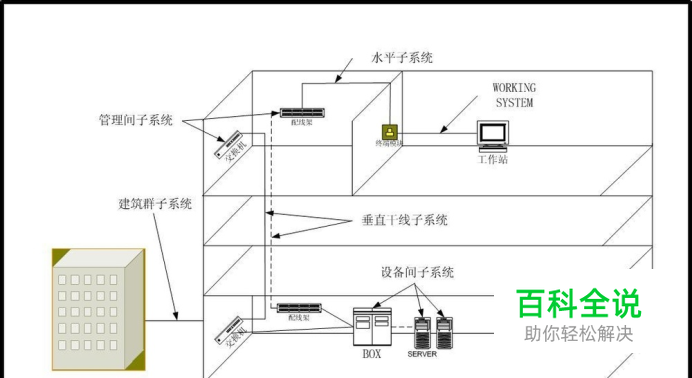

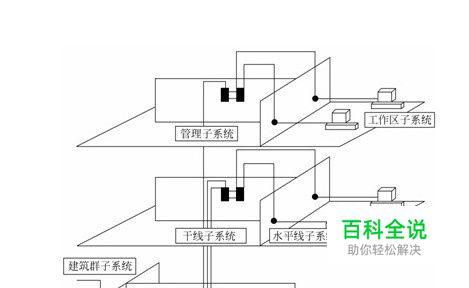

综合布线系统(Premises Distributed System,简称PDS),综合布线系统(PDS)包含6个子系统,分别介绍如下:
- 02
1) 工作区子系统(Work Location)
- 03
它是由终端设备连接到信息插座之间的设备组成,包括信息插座、插座盒(或面板)、连接软线、适配器等。
- 04
2) 水平子系统(Horizontal)
- 05
它的功能是将干线子系统线路延伸到用户工作区。水平系统是布置在同一楼层上的,一端接在信息插座上,另一端接在层配间的跳线架上。水平子系统主要采用4对非屏蔽双绞线,它能支持大多数现代通信设备,在某些要求宽带传输时,可采用"光纤到桌面"的方案。当水平区面积相当大时,在这个区间内可能有一个或多个卫星接线间,水平线除了要端接到设备间之外,还要通过卫星接线间,把终端接到信息出口处。
- 06
3) 垂直子系统(Backbone)
- 07
通常它是由主设备间(如计算机房、程控交换机房)至各层管理间。它采用大对数的电缆馈线或光缆,两端分别接在设备间和管理间的跳线架上。
- 08
4) 设备间子系统(Equipment)
- 09
它是由设备间的电缆、连续跳线架及相关支撑硬件、防雷电保护装置等构成。比较理想的设置是把计算机房、交换机房等设备间设计在同一楼层中,这样既便于管理、又节省投资。当然也可根据建筑物的具体情况设计多个设备间。
- 10
5) 管理子系统(Administration)
- 11
它是干线子系统和水平子系统的桥梁,同时又可为同层组网提供条件。其中包括双绞线跳线架、跳线(有快接式跳线和简易跳线之分)。在需要有光纤的布线系统中,还应有光纤跳线架和光纤跳线。当终端设备位置或局域网的结构变化时,只要改变跳线方式即可解决,而不需要重新布线。
- 12
6) 建筑群子系统(Campus)
- 13
它是将多个建筑物的数据通信信号连接一体的布线系统。它采用可架空安装或沿地下电缆管道(或直埋)敷设的铜缆和光缆,以及防止电缆的浪涌电压进入建筑的电气保护装置。 补充:综合布线系统(PDS)中6个独立的子系统,任何一个子系统可独立地进入综合布线系统(PDS)中。 根据实际需要,可以选择以下3种类型的 综合布线系统: (1) 基本型:适用于综合布线系统中配置标准较低的场合,用铜芯双绞线电缆组网。基本型综合布线系统的配置如下: 每个工作区有一个信息插座。 每个工作区的配线电缆为1条4对双绞线电缆。 采用夹接式交接硬件。 每个工作区的干线电缆至少有1对双绞线。 特性如下: 能够支持所有语音和数据传输应用。 支持语音、综合型语音/数据高速传输。 便于维护人员维护、管理。 能够支持众多厂家的产品设备和特殊信息的传输。 (2) 增强型:适用于综合布线系统中中等配置标准的场合,用铜芯双绞电缆组网。增强型综合布线系统的配置如下: 每个工作区有两个或两个以上信息插座。 每个工作区的配线电缆为两条4对双绞电缆。 采用夹接式或插接交接硬件。 每个工作区的干线电缆至少有两对双绞线。 特点如下: 每个工作区有两个信息插座,灵活方便、功能齐全。 任何一个插座都可以提供语音和高速数据传输。 便于管理与维护。 能够为众多厂商提供服务环境的布线方案。 (3) 综合型:适用于综合布线系统中配置标准较高的场合,用光缆和铜芯双绞电缆混合组网。综合型综合布线系统配置如下; 在建筑、建筑群的干线或水平布线子系统中配置62.5μm的光缆。 在每个工作区的电缆内配有4对双绞线。 每个工作区的电缆中应有两对以上的双绞线。 特点如下: 每个工作区有两个以上的信息插座,不仅灵活方便而且功能齐全。 任何一个信息插座都可以供语音和高速数据传输。 有一个很好的环境为客户提供服务。
