cad怎么标半径

CAXA CAD 电子图板是二维制图常用的一款软件,那么如何标注圆的半径呢?

操作方法

  • 01

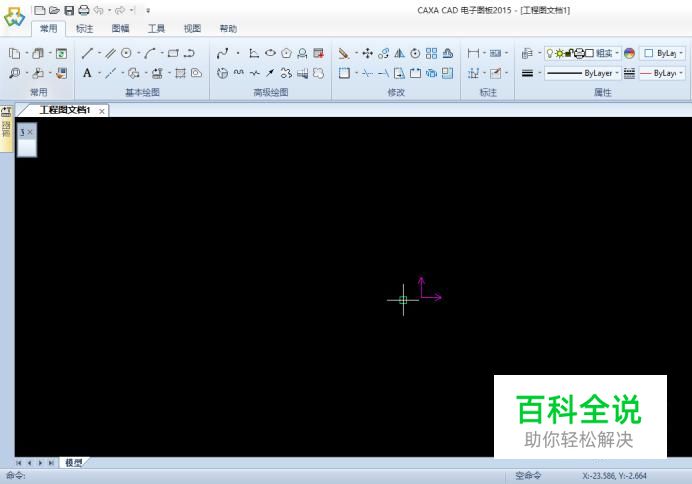

    点击桌面CAD图标,进入该应用程序

  • 02

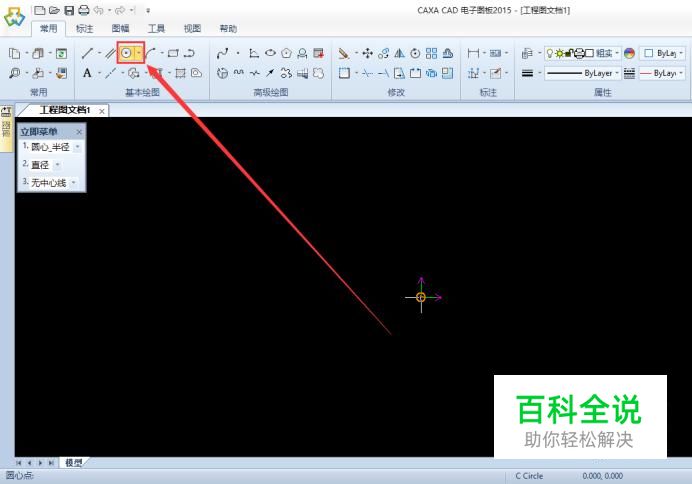

    点击“圆”命令图标

  • 03

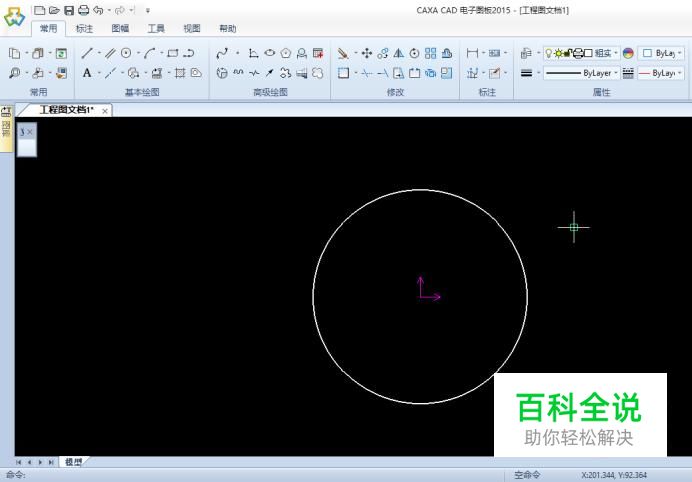

    如图所示,画出一个圆

  • 04

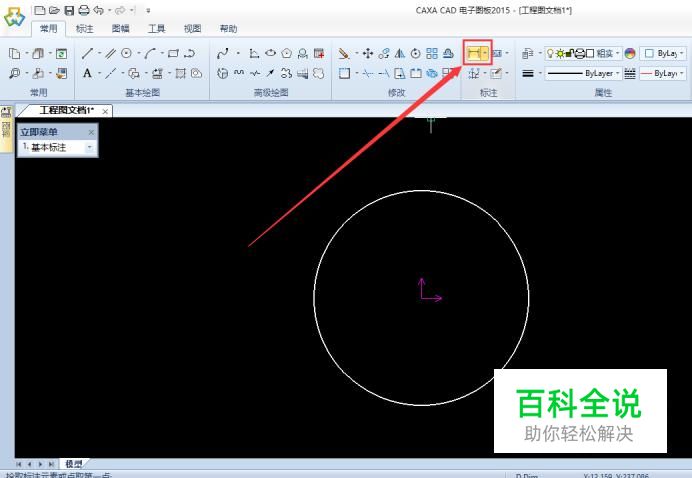

    点击“尺寸标注”按钮

  • 05

    在立即菜单中选择“半径标注”

  • 06

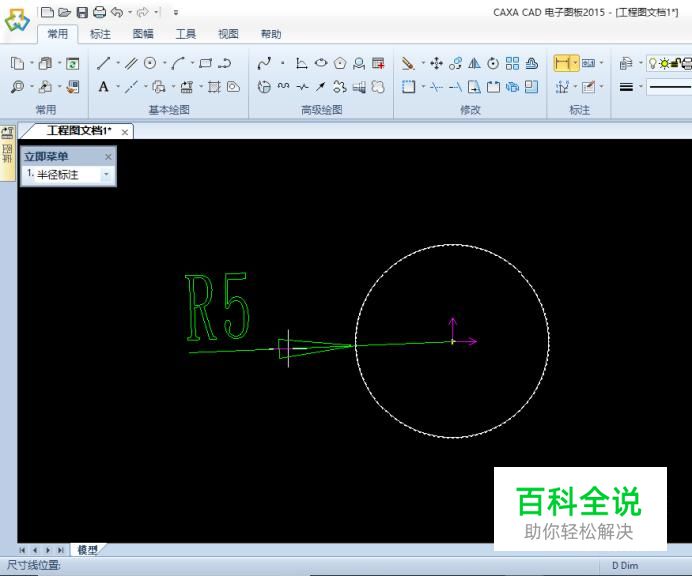

    选择完成后,点击所画的圆,即可标注半径

(0)
