用天正CAD画剖切符号

用天正CAD画剖切符号[仅供参考]

操作方法

  • 01

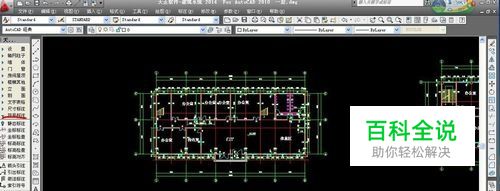

    打开天正建筑悬浮框点【符号标注】

  • 02

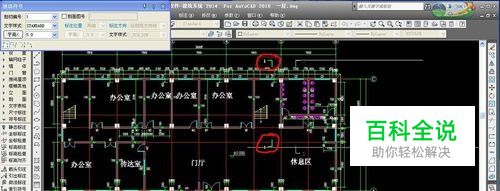

    点下拉菜单中【剖切符号】,根据命令行提示选择第一点第二点

  • 03

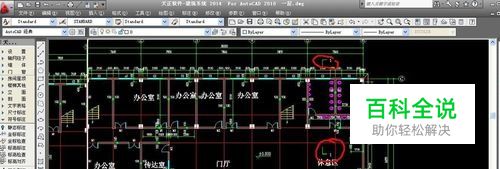

    根据命令行提示,选择剖切方向,向左剖,用鼠标在左侧点一下

  • 04

    若向右剖则在右侧点
