操作方法
- 01

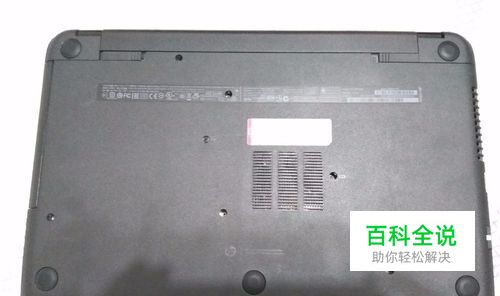

拆机从笔记本背面开始
- 02
向左侧推按钮，卸下电池。
- 03

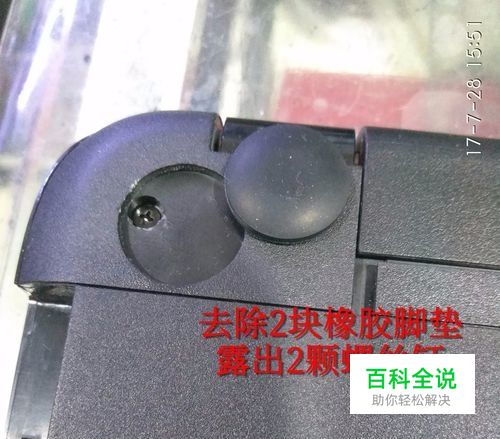

用一字螺丝刀去除左、右上角2块橡胶脚垫。露出2颗螺丝钉。
- 04

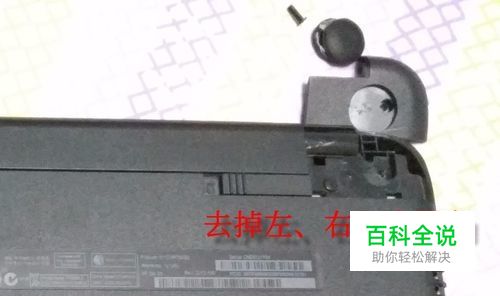

去除这2颗螺丝，向前并向上抬起去掉左右二个圆角
- 05

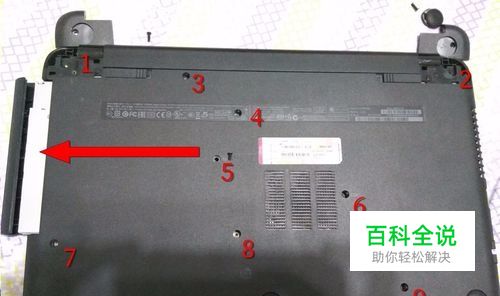

去除背面所有螺丝，一共12个，去除图中5号螺丝后，向左拉出光驱。
- 06
光驱下面2颗钉，去除。
- 07
至此，背面的螺丝去除完毕，将本子翻转，掀起屏幕，开始键盘处的拆解。
- 08

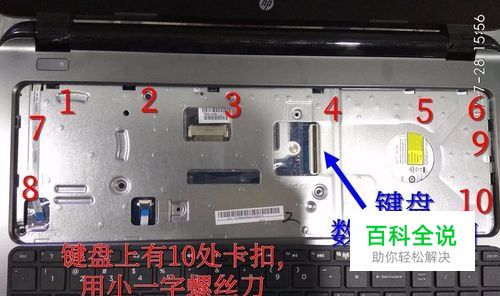

键盘上有10处卡扣，用小一字螺丝刀依次按下就能拆开，建议从1号处开始。 键盘会有数据线和主板连接。 注意，卡扣去除后，不要急于取下键盘，不要有大幅度动作， 要把图中数据线接口摘除后再拿开键盘。
- 09

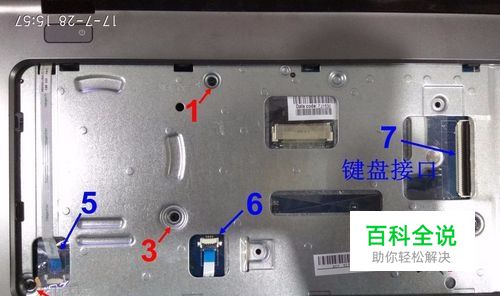

去除键盘下层的面板，依次去除图片中4颗钉，拔去5、6二条数据线。
- 10

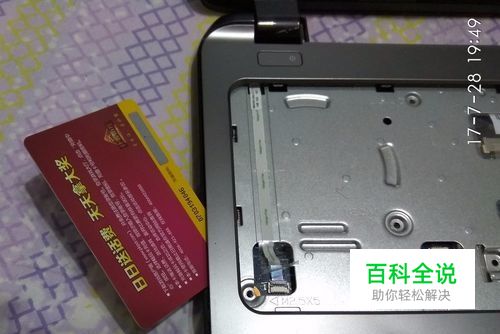

用塑料撬棒或废银行卡之类的撬开C面。
- 11

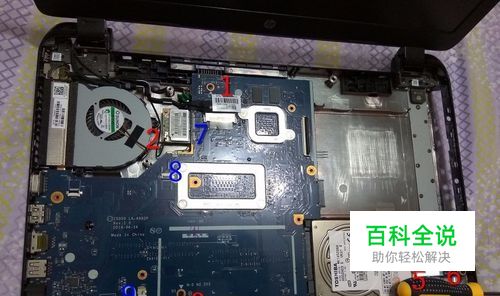

主板处共有 6颗螺丝3个接口。 整体拆解顺序参照图中标示。 1、3号螺丝→2号螺丝和7号接口→8号接口→9号接口→4、5号螺丝→6号螺丝。
- 12
1、3号螺丝用于固定主板。 2号螺丝和7号接口，用于固定和连接无线网卡。 8号接口用于连接风扇。 9号接口用于连接音箱。 4、5号螺丝用于固定硬盘。 6号螺丝用于固定USB接口。
- 13

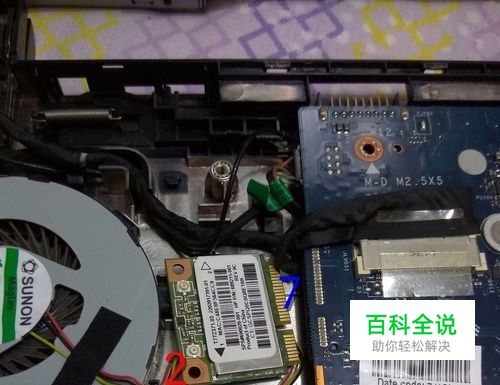

去除图中2号无线网卡固定螺丝，拔去连接线，向左侧拉出无线网卡模块。在8号接口处，向上拉出风扇接口。
- 14

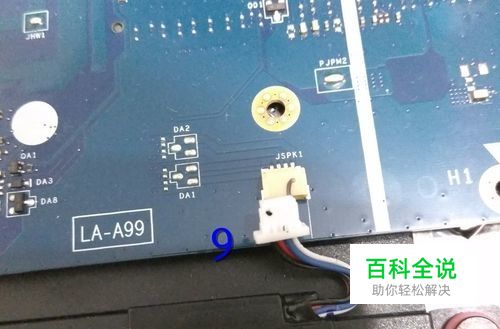

向下拉出音响接口。
- 15

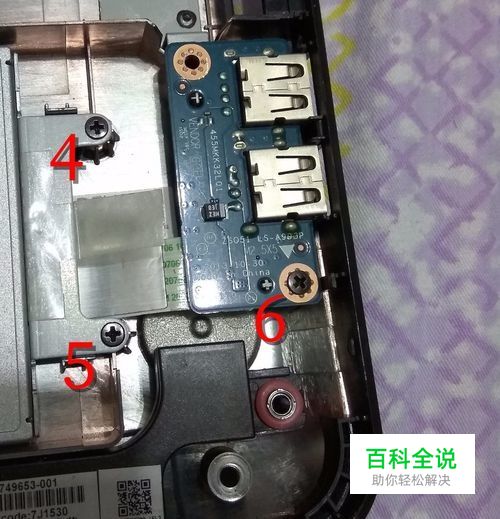

去除2颗硬盘固定螺丝，去除硬盘
- 16

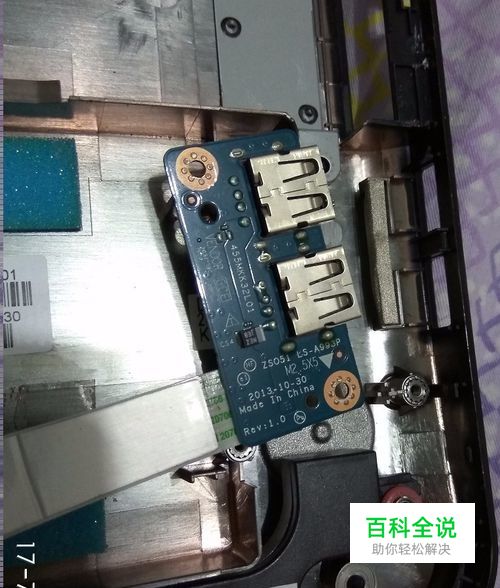

去除右侧USB口固定螺丝，向左侧拉出USB接口
- 17

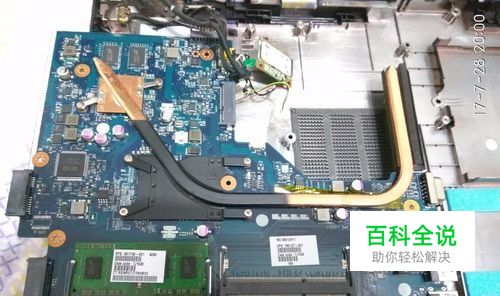

向右侧偏抬高点轻轻地小心翼翼，拉出主板。
- 18

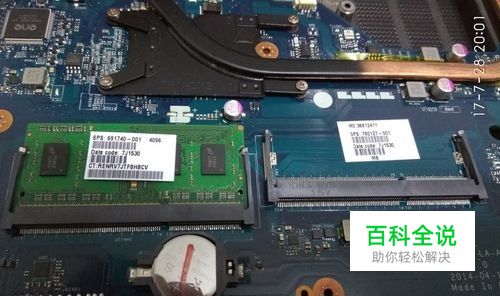

翻转，即可看到有2个内存插槽，还可以加条DDR3内存。
- 19
至此，HP 256 G3笔记本拆机全部完成。
