如何在Revit中正确的绘制桥架?
电气专业是机电中重要的一个分支,在现场中电气涉及到所有专业的设备及系统中,因此做好电气模型对后期的运维和管理有着至关重要的作用。Revit软件中已经跟大家分享过风管和水管的绘制方法,今天就介绍一下电气专业中的电缆桥架该如何绘制?
步骤
- 01

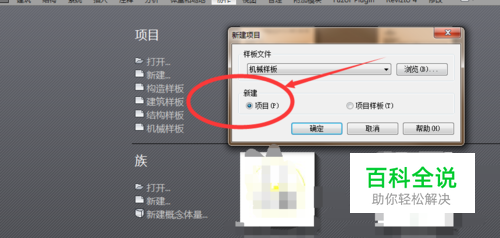

首先打开Revit软件,点击“新建”,选择“机械样板”,勾选为“项目”,然后点击确定进入到项目中。(在选择样板时,一定到勾选项目,而不是勾选项目样板,因为最终我们的文件是存为项目,便于模型的传递和应用)
- 02

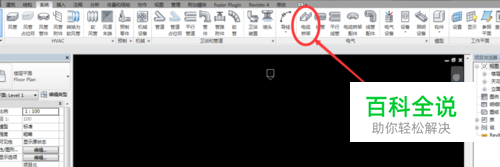

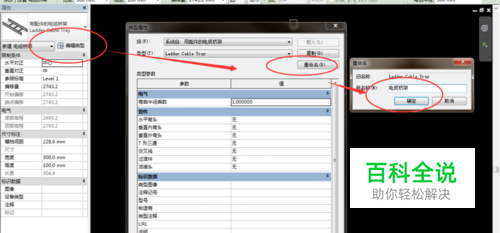

其次单击“系统”选项下“电气”面板中“电缆桥架”工具,鼠标左击,点击完成后左侧会出现电缆桥架的属性栏,可以在这里对桥架进行绘制前的准备工作,然后点击进入,对桥架进行重命名,命名为"电缆桥架"
- 03

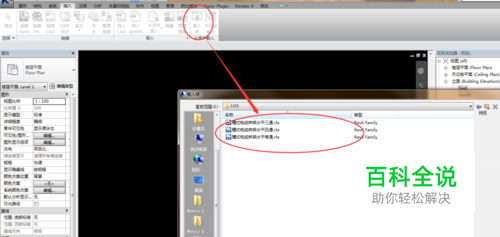

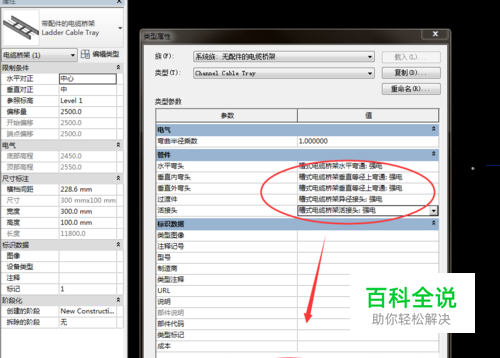

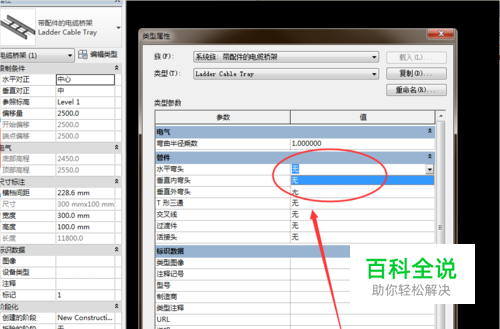

然后开始设置桥架使用的连接件。点击“水平弯头”,发现没有可用的管件族,此时应该在外部路径中载入已经准备好的管件族。点击菜单栏上方的“插入”选项卡下的“插入族”工具,找到本地族的路径文件夹,选中管件族,点击载入,返回到项目中。
- 04

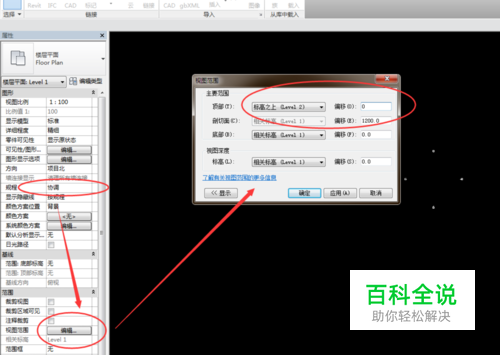

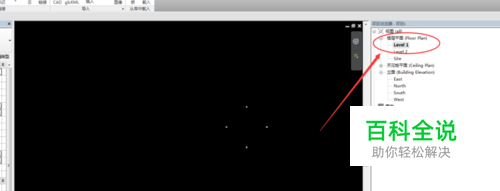

进入“Level 1”平面,点击左侧 属性栏将规程设置为“协调”,接着设置平面的视图范围,设置顶部为“Level 2”,偏移量设置为0,这样才能保证能够正常显示电缆桥架。
- 05

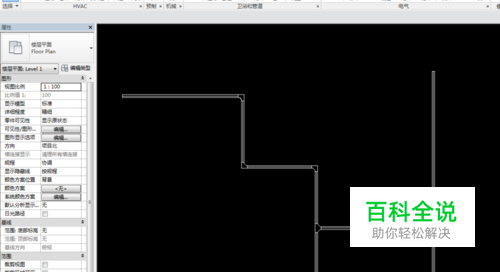

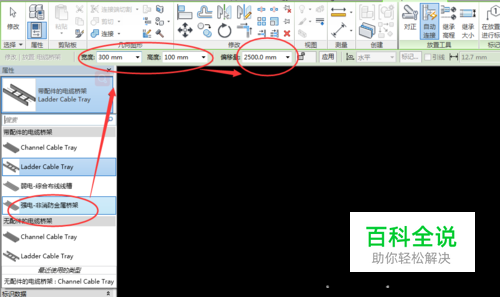

最后准备开始绘制桥架,在左侧属性栏中选择需要绘制的桥架的类型,输入桥架的尺寸和偏移量,然后开始绘制桥架。 左键单击确定电缆桥架起点位置,再次单击确定电缆桥架终点位置。这样电缆桥架就这样绘制完成了,依次绘制完成弯头、三通、四通的桥架。
