solidworks异型孔如何定位

本教程：将告诉你在solidworks中，如何对异型孔定位打孔。异型孔的定位主要用绘制辅助草图的方式来解决。

操作方法

  • 01

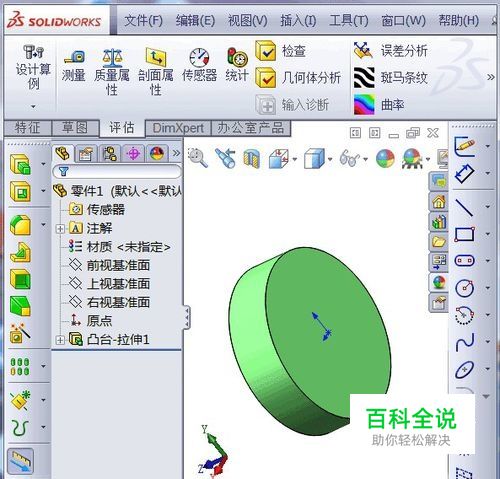

    要打孔的模型已经建立好了，（这里重点介绍打异型孔的时候如何定位），建好的模型如图所示。

  • 02

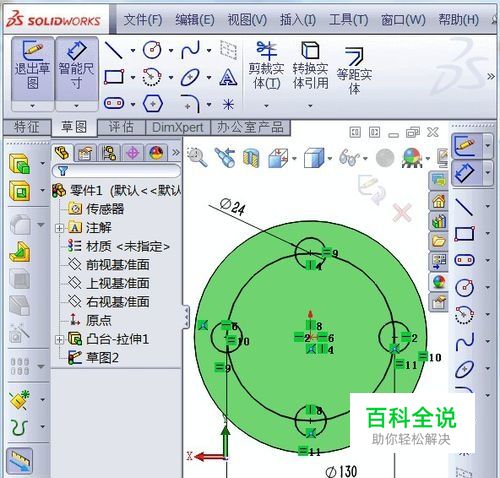

    在打异型孔之前，需要对孔的位置进行定位。一般采取先绘制一个辅助草图来定位异型孔的中心，绘制草图，如图所示

  • 03

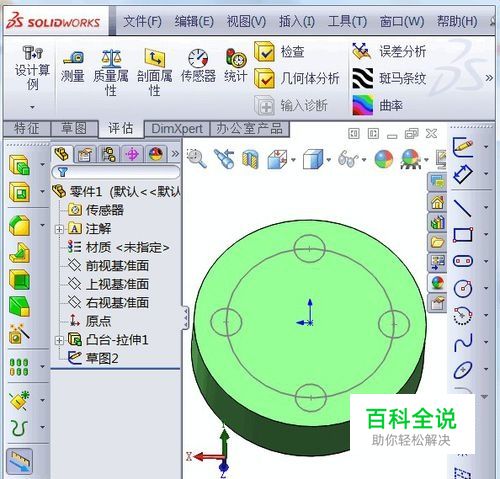

    退出草图，定位异型孔孔中心的位置就知道了，如图所示

  • 04

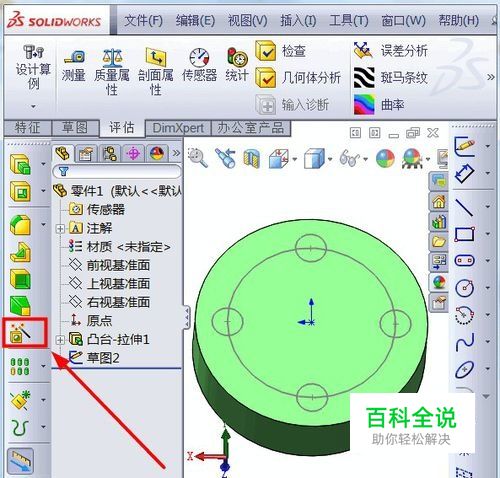

    点击异型孔向导，如图所示

  • 05

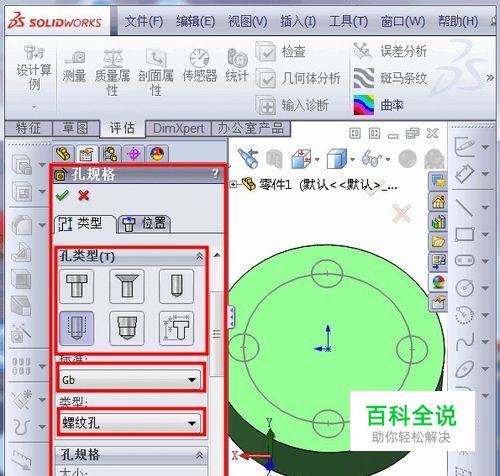

    打开异型孔对话框，选择类型，标准，孔规格，如图所示

  • 06

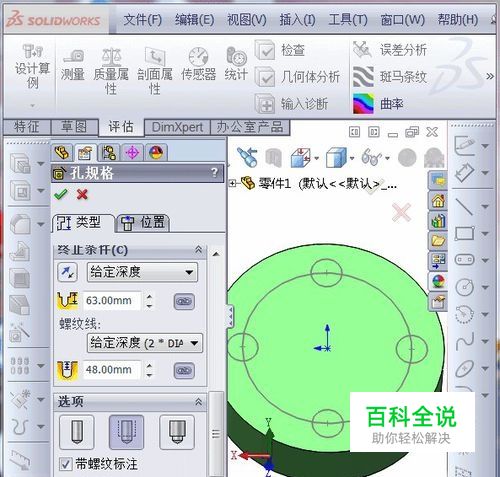

    在输入，孔和螺纹等具体参数，如图所示

  • 07

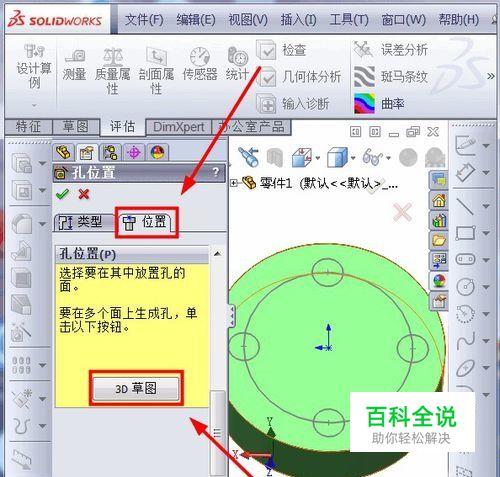

    点击“位置”，点击“3D草图”，如图所示

  • 08

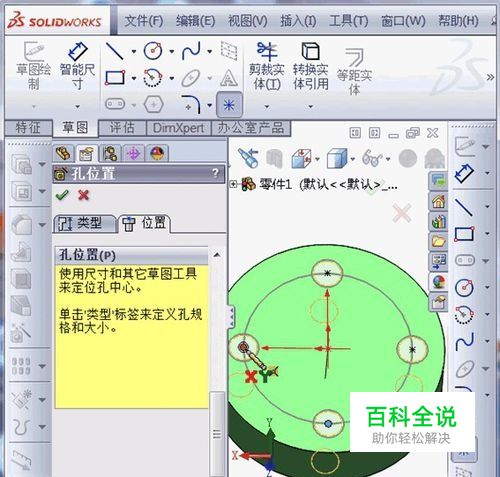

    鼠标在四个圆心处点击，打M24的螺纹孔，如图所示

  • 09

    打勾确定，异型孔就出现了，如图所示

  • 10

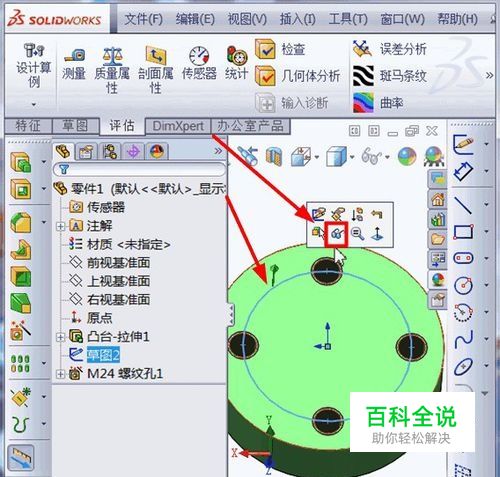

    点击定位草图，将定位草图隐藏，异型孔绘制完成，如图所示

  • 11

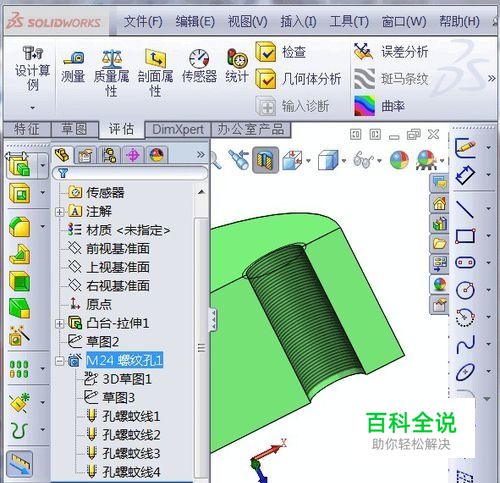

    剖切零件，查看M24的螺纹，如图所示
