如何使用ChemDraw绘制弧线箭头并改变箭头大小
在绘制反应式的过程中时常需要添加弧形箭头，但是在不同的情况下不仅需要添加直线箭头还需要添加有弧度的箭头符号。为了帮助用户能够绘制出满意的箭头，下面就一起学习用ChemDraw绘制弧线箭头并改变箭头大小。（参考ChemDraw中文官网）
操作方法
- 01

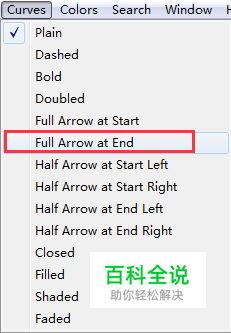

利用ChemDraw Prime 15的箭头工具来绘制弧形箭头，但是不知道ChemDraw最新版的笔工具也是可以绘制箭头的。使用箭头工具可以绘制固定弧度的箭头，而且形状也是固定的，而笔工具绘制的是任意弧度任意形状的ChemDraw箭头，具体步骤如下： 第一步、在ChemDraw Prime 15工具栏中选择笔工具并在Curves菜单中选择Full Arrow at End（末尾添加箭头）命令，如下图所示：
- 02

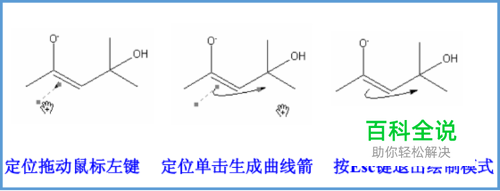

第二步 在需要添加箭头的位置定位单击并拖动，生成需要的箭头雏形，结束后按Esc键或在绘制窗口其他地方单击退出此次编辑；
- 03

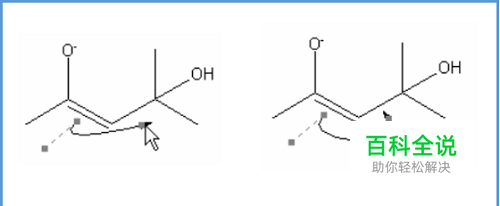

第三步 单击箭头，在需要改变形状的位置按住小手光标并望需要的位置拉动，若是需要形成对称的箭头结构可以参考下面的图案教程：
- 04

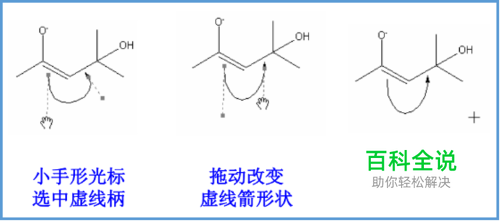

第四步 使用手型光标选中虚线柄朝需要的方向拖动，将箭头形状调整成自己需要的样式，这属于最后的调整操作，绘制结束后按下键盘Esc键或在空白处单击退出此次编辑，效果图如下所示：
- 05
在使用ChemDraw Prime 15绘制反应式的过程中时常需要添加弧形箭头，但是在不同的情况下不仅需要添加直线箭头还需要添加有弧度的箭头符号。为了帮助用户能够绘制出满意的箭头，下文将具体讲解在ChemDraw最新版中添加弧线箭头的方法。
- 06
添加弧形箭头的方法 在之前的旧版本ChemDraw中需要自己绘制弧形箭头，这绘制过程有的时候无比折磨人，需要细心的调整，ChemDraw最新版对绘制弧形箭头的功能进行了优化，拥有内容十分全面的【箭头工具】，在ChemDraw箭头工具中有直线箭头也有弧形箭头，对话框如下图所示：
- 07
在【箭头工具】中有多种ChemDraw箭头，直线箭头、弧形箭头、实线箭头、虚线箭头、单向箭头、双向箭头等。在弧形箭头中还分很多种，有双向的弧形箭头还有不同弧度的箭头，分别有90度、180度和270度，旋转方向也不一致，分顺时针和逆时针两种。 在绘制化学流程图或者反映方程式的时候用户可以根据自己的需要进行选择，这里需要提醒的是，在ChemDraw Prime 15绘制窗口绘制出弧形箭头之后，用户可以单击箭头进行拖拉编辑，调整箭头大小和位置。
- 08

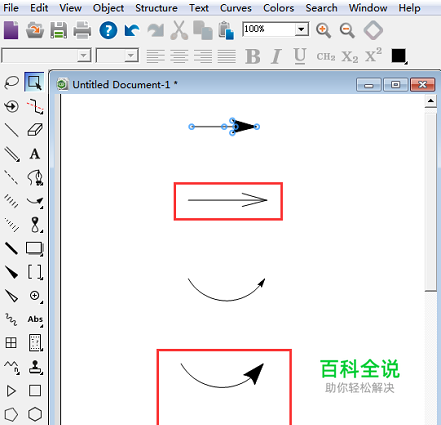

使用者使用ChemDraw绘制化学反应式时经常需要添加不同的箭头符号，可能需要箭头大一点或者小一点，改变箭头大小的方法如下： 第一步：从ChemDraw Professional 15箭头工具中选择需要的箭头并在绘制窗口单击绘制出需要的箭头； 第二步：在箭头符号上单击，此时会出现几个蓝色圆圈表示已选中； 第三步：在箭头符号的箭头处按下鼠标左键并向外/内拖拉，往外拖则箭头处变大，往内拖则箭头处变小，效果图如下所示：
- 09
上图只局部选择了直线箭头和弧形箭头作为案例为大家讲解前后效果图，红框中就是更改后的样式，没有红框的就是ChemDraw Professional 15默认的大小。细心的用户可以发现，最后一个弧形箭头的箭头处变成了一条直线，这是拖拉到极致的原因。如果用户需要添加的是其他类型的箭头，更改箭头大小的操作方法是一样的。
